TRAYUNIT-LBODY2/3 トレ イユニッ ト-L 本体 2/3 AA0DC16 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 2 S4036E 1 SENSOR,AREA センサ エリ ア NA2-N8-PN OT 3 H3202G 4 BKT Ｂ…

100%1 / 967
B
C
D
A
Ref.1/
A,B,C,D
28
28
38
37
36
11
12
13
13
12
11
29
30
31
11
14
14
11
16
15
12
12
12
12
21
21
22
23
22
23
24
24
25
26
25
26
27
27
12
12
13
13
16
15
20
19
14
14
20
19
20
19
32
33
33
34
35
34
35
32
32
39
39
39
39
40
10
28
2
3
4
5
6
3
4
5
6
4
5
6
4
5
6
7
8
9
7
8
9
17
17
AA0DC16
90
PTS-NXT2-04JE
Vol.3

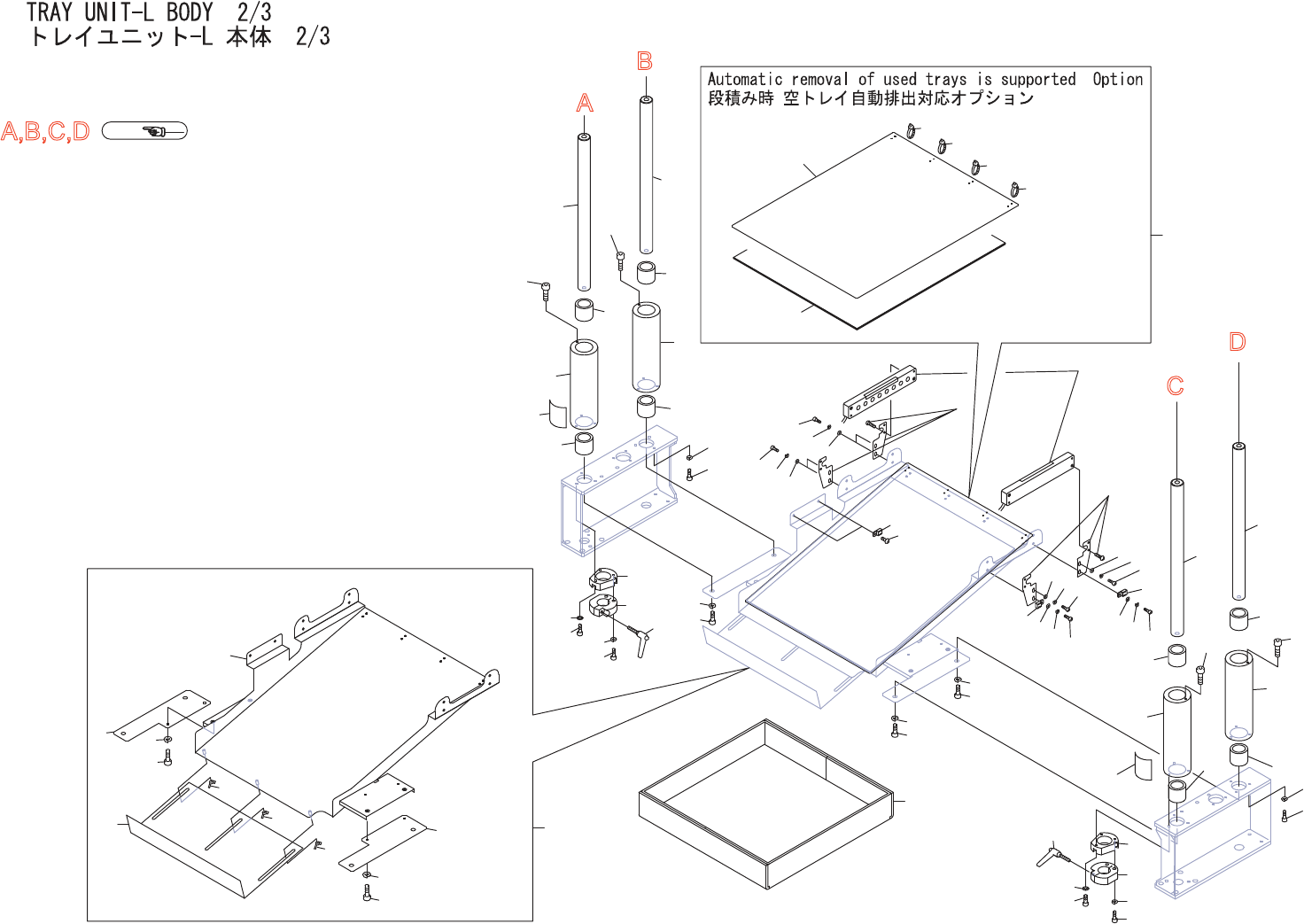

TRAYUNIT-LBODY2/3
トレイユニット-L本体2/3
AA0DC16
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 S4036E 1 SENSOR,AREA センサエリア NA2-N8-PN OT
3 H3202G 4 BKT ＢＫＴ MS-NA2-1 OT
4 H5288A 6 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
5 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
6 W1043A 6 WASHER,FLAT ワッシャ平 4W-4 FE
7 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
8 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
9 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
10 K5208A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
11 S2306D 4 SHAFT シャフト SFJW25-370-M8-N10-SC16 OT
12 H30634 8 BUSHING ブシュ SPB-253530 OT
13 PM25675 4 HOLDER ホルダ FE
14 H5297A 4 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
15 H5300A 6 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
16 W1023A 6 WASHER,LOCK ワッシャスプリング 5M/M FE
17 PZ11961 2 SEAL シール PL
19 H5340A 4 BOLT,HEXSOCKET ボルト六角穴 M08X015 FE
20 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
21 PM59801 2 SPACER スペーサ FE
22 H5303A 6 BOLT,HEXSOCKET ボルト六角穴 M05X022 FE
23 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
24 PM59810 2 RING,LOCKING リング締結 FE
25 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
26 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
27 R4050A 2 LEVER,CLAMP レバークランプ CLDM6-25-S OT
28 S2025A 4 SHEET シート CTAM1 OT ConsumableParts
29 AA44Z03 1 CHUTE,DISCHARGE シュート排出 OT
30 PB68151 1 CHUTE,DISCHARGE シュート排出 FE
31 PB68161 1 HOLDER 受け FE
32 N10130 3 NUT,WING ナット蝶 CHON5 OT
33 PB47970 2 PLATE プレート FE
34 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
35 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
36 AA47A02 1 PLATE プレート OT
37 PB69711 1 PLATE プレート FE
38 PZ27440 1 SHEET,RUBBER シートゴム OT ConsumableParts
39 H1139X 4 BAND,TIE バンド結束 AB-250-B OT
40 XB02560 1 BOX,DUST ＢＯＸ
ダ
スト OT
91
PTS-NXT2-04JE
Vol.3
11
12
16
13
14
15
28
29
30
28
35
36
17
17.1
17.2
18
19
20
26
27
26
27
21
23
23
24
25
22
24
25
26
27
30
31
28
33
37
37
37
38
38
38
34
33
28
29
35
36
33
37
38
34
33
35
36
35
36
31
32
32
32
32
AA0DC16
92
PTS-NXT2-04JE
Vol.3
