TRAYUNIT-M3/9
トレイユニット-M3/9
UT00242
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
45 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
46 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
47 N10813 3 NUT,HEX ナット六角 M043ｼｭ(3ｶｸﾛ) FE
48 PB59673 1 DOOR 扉 FE
49 T2123B 2 HINGE 蝶番 TH-62SUS OT
50 K5255T 8 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
51 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
52 PB59712 2 BKT ＢＫＴ FE
53 K5257D 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M4X10 FE
54 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
55 W1040S 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
56 S3193R 1 SW,LIMIT ＳＷリミット D4DS-K2 OT
57 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
58 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
60 PJ10411 1 PLATE,ACRYLIC プレートアクリル PL
61 N10812 6 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
62 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
63 W1040R 6 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
64 PG01601 1 PLATE,RUBBER プレートゴム OT
65 PB59655 1 COVER カバー FE
66 K5172L 6 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
67 T5003B 6 HANDLE 取手 THA-189 OT
68 K5261H 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X012 FE
69 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
70 PB53311 4 BKT,COVER ＢＫＴカバー AL
71 H5287A 8 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
72 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
73 W1040S 8 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
74 PB53321 4 BKT,COVER ＢＫＴカバー AL
75 H5287A 8 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
76 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
77 W1040S 8 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
78 . 1 SW ＳＷ A3SJ-90A1-24E OT M1PBPL1
79 . 1 SW ＳＷ A3SJ-90A1-24E OT M1PBPL3
80 . 1 SW ＳＷ A3SJ-90A1-24E OT M1PB2
81 K5261T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X015 FE
82 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
124
PTS-NXT2-04JE
Vol.3
TRAYUNIT-M3/9
トレイユニット-M3/9
UT00242
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
83 PZ25381 1 SEAL シール PL
84 S3058H 3 SPACER スペーサ A3SA-4001 OT
85 PG04950 1 SHEET,RUBBER シートゴム OT ConsumableParts
86 PZ19150 1 SEAL シール PL
87 XK03020 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
88 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
89 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
90 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
91 PZ44421 3 SEAL シール OT
125
PTS-NXT2-04JE
Vol.3

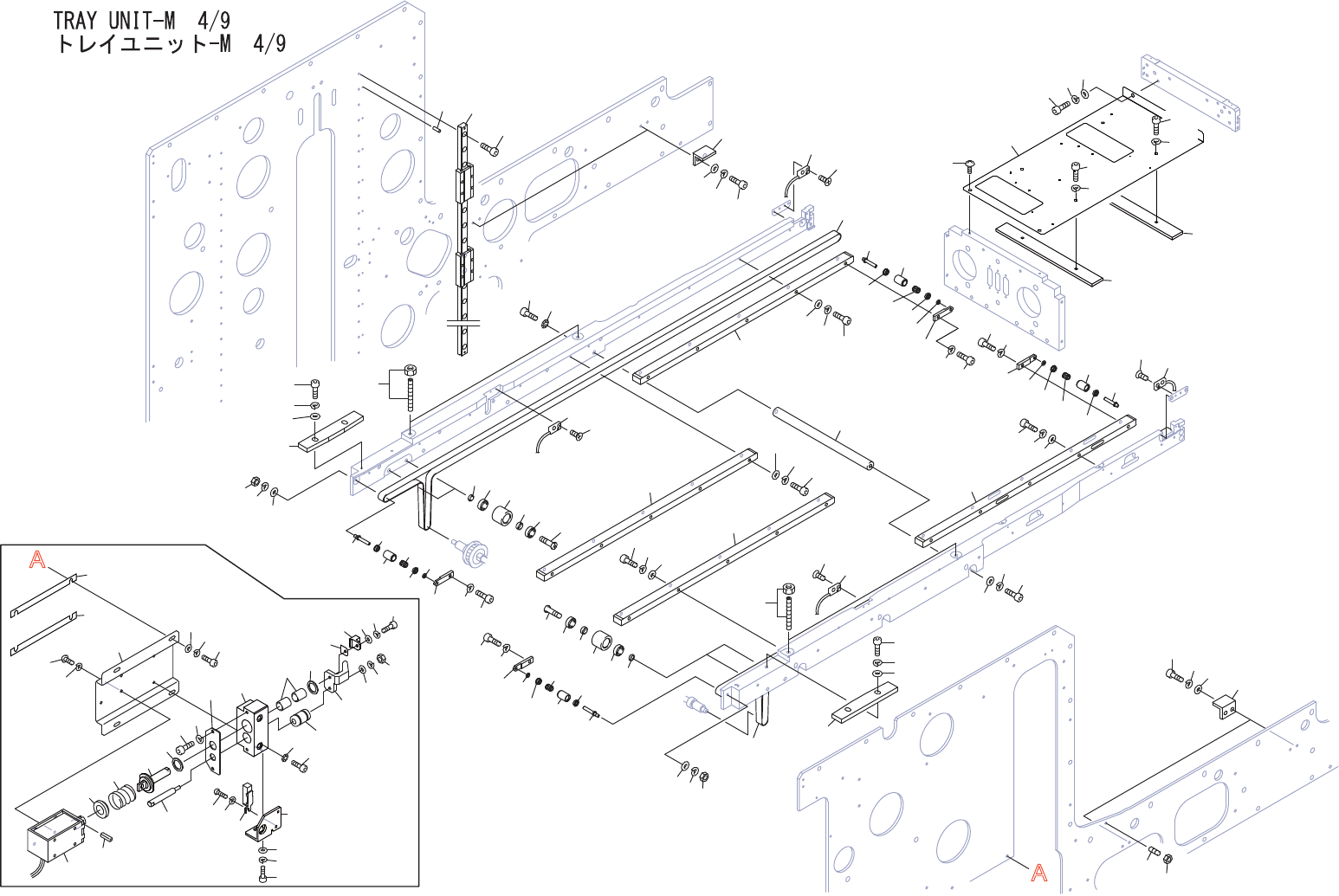

A
A
1
2
99
100
101
99
100
101
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
11
12
13
13
14
16
17
18
23
20
21
22
23
24
2
5
2
6
27
28
29
32
33
34
38
39
40
41
42
44
45
45
46
47
48
50
50
55
56
42
14
15
17
18
61
94
94
62
63
64
65
66
67
71
72
73
74
75
75
76
77
81
83
84
85
87
88
89
90
96
97
98
39
42
40
38
42
41
32
33
34
82
78
79
80
80.1
95
109
110
109
110
102
104
105
105
106
107
108
102
104
105
105
106
107
108
109
110
109
110
103
104
105
106
107
108
105
103
104
105
106
105
107
108
49
49
51
52
51
52
51
52
51
52
91
92
93
68
69.1
69.2
UT00242
