TRAYUNIT-M5/9 トレ イユニッ ト-M 5/9 UT00242 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM53843 1 SHAFT シャフ ト F E 2 PM53861 1 COLLAR カラー AL 3 XP01240 1 PULLEY…

100%1 / 967
A
A
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
73
72
71
69
70
75
76
77
78
44
45
46
49
19
20
21
22
23
24
25
26
27
74

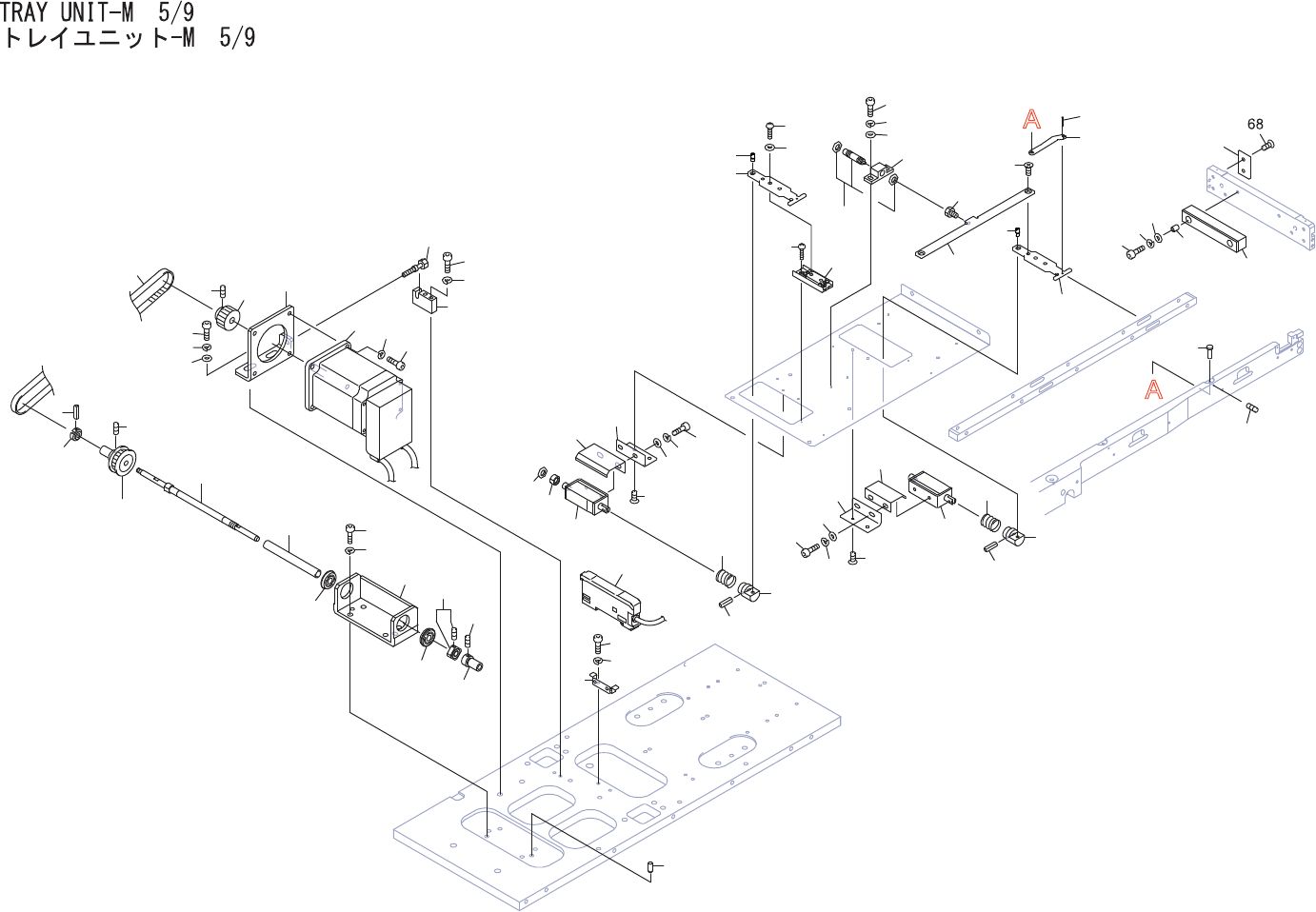

UT00242
130
PTS-NXT2-04JE
Vol.3
TRAYUNIT-M5/9
トレイユニット-M5/9
UT00242
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM53843 1 SHAFT シャフト FE
2 PM53861 1 COLLAR カラー AL
3 XP01240 1 PULLEY プーリ OT
4 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
5 PM84572 1 CLUTCH クラッチ FE
6 H2043A 1 PIN,SPRING ピンスプリング 2ﾟX12 OT
7 PM84881 1 HOLDER,BEARING ホルダベアリング FE
8 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
9 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
10 H4900L 2 BEARING ベアリング F606ZZ OT
11 N1040L 1 NUT,LOCK ナットロック RN6 OT
12 PM53851 1 PULLEY プーリ AL
13 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
14 H2093W 2 PIN,PARALLEL ピン平行 ﾟ4X10Bｼｭ(H8) OT
15 PB42081 1 BKT,MOTOR ＢＫＴモータ FE
16 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
17 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
18 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
19 XM00231 1 MOTOR,STEPPING モータステッピング OT
20 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
21 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
22 XP01230 1 PULLEY プーリ AL
23 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
24 A1038B 1 AMPLIFIER アンプ E3X-MDA41 OT
25 K1045C 1 FIXTURE 金具 E39-L143 OT
26 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
27 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
32 PB58591 2 COVER カバー FE
33 PB89210 1 BKT,SOL ＢＫＴＳＯＬ FE
34 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
35 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
37 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
38 PB89220 1 BKT,SOL ＢＫＴＳＯＬ FE
39 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
40 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
41 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
42 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
131
PTS-NXT2-04JE
Vol.3
TRAYUNIT-M5/9
トレイユニット-M5/9
UT00242
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
43 XS02054 2 SOL ＳＯＬ SS-062-P02 OT
44 PM84822 2 JOINT ジョイント FE
45 H20302 2 PIN,SPRING ピンスプリング ﾟ2.5X10 OT
46 S30194 2 SPRING スプリング WR13-10 OT
47 PM84793 2 STOPPER ストッパ FE
48 N1128C 2 NUT,LOCK ナットロック TNTR6-0.75-1.5 OT
49 PM0BCD1 2 PIN ピン FE
50 PM91391 2 SLIDER スライダ FE
51 K5173F 4 SCREW,C/RPAN 小ネジ十穴鍋 M03X004ｽﾃﾝﾚｽ FE
52 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
53 PB58581 1 STAY ステー AL
54 H51368 1 BOLT,STOPPER ボルトストッパ STEHN5.5A OT
55 K5186N 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
56 PM01KK1 2 PUSHER プッシャ FE
57 H2093S 2 PIN,PARALLEL ピン平行 ﾟ1.5X10(Aｼｭ) OT
58 PM84831 2 PIN ピン FE
59 N4017A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M02X003ﾋﾗｻｷ FE
60 PM89263 1 BKT ＢＫＴ AL
61 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
62 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
63 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
64 A10374 1 ABSORBER,SHOCK アブソーバショック MAKS0604B OT
65 K1185N 2 GUIDE,RAIL ガイドレール LL15040PL1-PNZ0 OT
66 K5175M 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X004(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
67 PB58631 2 RETAINER,WIRING 押え配線 FE
68 K5186T 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X006ﾆｯｹﾙﾒｯｷ FE
69 AA2YS04 1 STOPPER ストッパ OT
70 PM85261 2 COLLAR カラー FE
71 H5277T 2 BOLT,HEXSOCKET ボルト六角穴 M03X014 FE
72 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
73 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
74 H4509W 1 BELT,TIMING ベルトタイミング 192-2GT-6 OT
75 PM84871 1 BLOCK ブロック FE
76 H5280A 2 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
77 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
78 A10107 1 ADJUSTER アジャスタ AJST4-15 OT
