TRAYUNIT-LTSHIFTER1/3
トレイユニット-LTシフタ1/3
AA87K00
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
148 S40671 1 SENSOR センサ AV6352643-A OT
149 K5175Y 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X010ｽﾃﾝﾚｽ FE
150 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
151 W1039A 2 WASHER,FLAT ワッシャ平 2M/M FE
152 PJ16101 1 BOX,REJECT ＢＯＸＮＧ OT
161 PB01DH1 1 BKT,COVER ＢＫＴカバー FE
162 N1080A 6 NUT,HEX ナット六角 M4P=0.7 FE
163 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
164 AA32B03 2 ROLLER ローラ OT
165 AA36A02 2 ROLLER ローラ OT
166 AA2SA02 2 ROLLER ローラ OT
167 AA32C01 8 ROLLER ローラ OT
170 PB065T0 1 BKT ＢＫＴ FE IDOPTION
171 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE IDOPTION
172 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE IDOPTION
173 PB065X0 2 NUT ナット FE IDOPTION
175 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE IDOPTION
176 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE IDOPTION
177 W1108S 4 WASHER,FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE IDOPTION
155
PTS-NXT2-04JE
Vol.3
S
R
1
2
3
4
5
5
7
8
9
10
101
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
49
48
48
50
50
51
52
53
53
54
55
56
57
58
59
60
61 62
63
64
65
65
67
68
68
69
69
70
72
71
73
78
79
80
81
82
83
84
88
89
89
90
90
91
91
92
93
94
95
96
97
97
98
99
100
88
84
85
86
87
66
64
62
54
51
26
12
5
5
6
78
76
77
75
75
76
77
AA87K00
156
PTS-NXT2-04JE
Vol.3

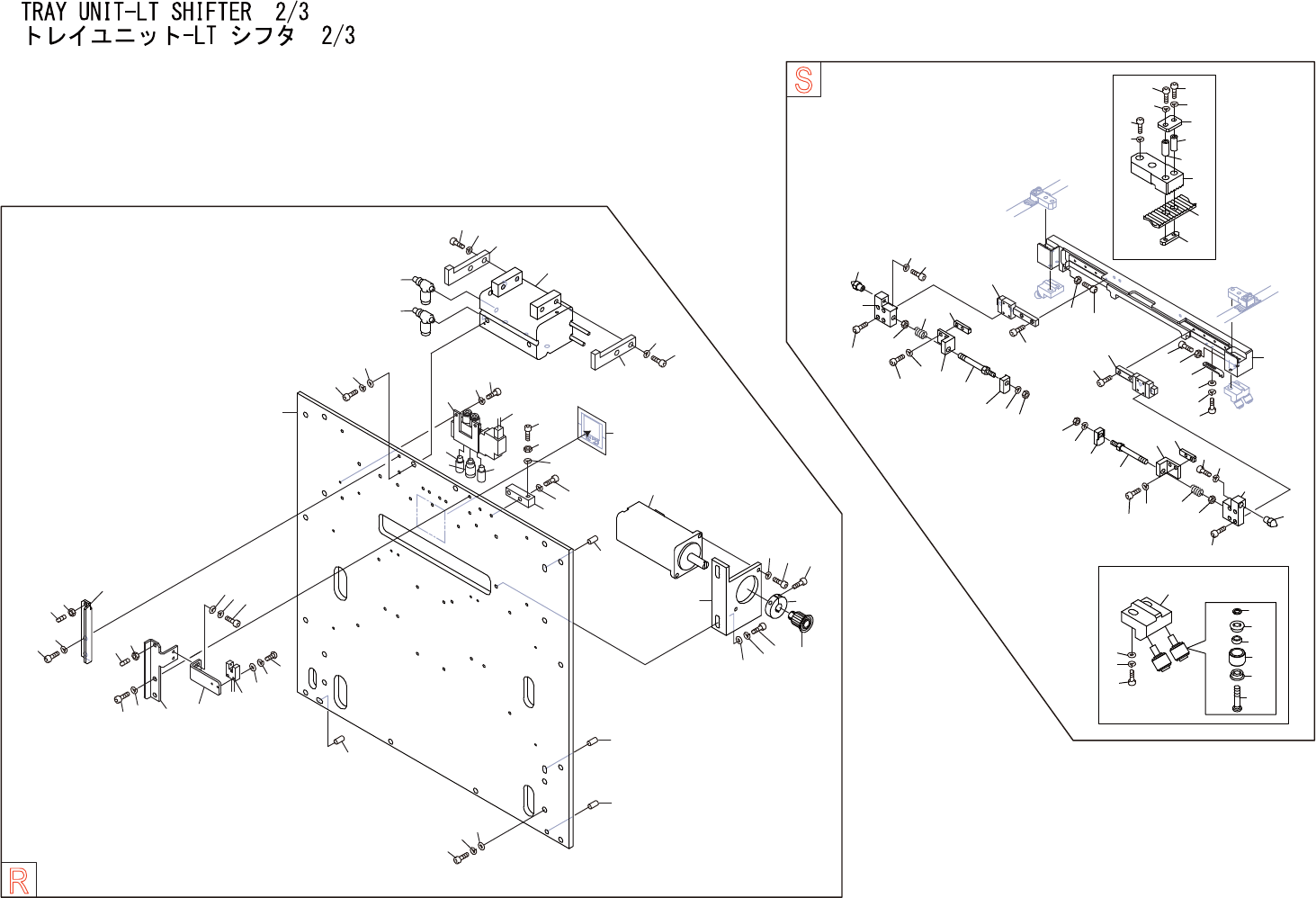

TRAYUNIT-LTSHIFTER2/3
トレイユニット-LTシフタ2/3
AA87K00
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM07FA4 1 PLATE プレート AL
2 H5263C 8 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
3 W1023A 8 WASHER,LOCK ワッシャスプリング 5M/M FE
4 W1050A 8 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5) FE
5 H21460 4 PIN,PARALLEL ピン平行 MSTH5-10 OT
6 PM037C1 1 BKT,MOTOR ＢＫＴモータ FE
7 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
8 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
9 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
10 XM00212 1 MOTOR,ACSERVO モータＡＣサーボ OT
11 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
12 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
13 PM08422 1 COLLAR カラー FE
14 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
15 XP00711 1 PULLEY プーリ OT
16 PM26173 1 BLOCK ブロック FE
17 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 H5505C 1 BOLT,HEXSOCKET ボルト六角穴 ACB4-30 OT
20 N1080A 1 NUT,HEX ナット六角 M4P=0.7 FE
21 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
22 H11356 1 VALVE,SOL バルブＳＯＬ SY3120-5M0-C4-F2 OT
23 K5077H 1 CONNECTOR コネクタ SY100-30-4A-20 OT
24 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
25 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
26 S1058A 2 SILENCER サイレンサ AN120-M5 OT
27 Y3086Y 1 UNION,HALF ユニオンハーフ KQ2S06-M5 OT
28 PB81432 1 BKT ＢＫＴ FE
29 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
30 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
31 N4087Z 2 SCREW,HEXSOCKETSET ネジ六角穴止め MSSF4-10 FE
32 N1081T 2 NUT,HEX ナット六角 M43ｼｭ FE
33 PB97372 1 BKT,STOPPER ＢＫＴストッパ FE
34 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
35 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
36 PB97382 1 BKT,SENSOR ＢＫＴセンサ FE
37 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
38 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
