TRAYUNIT-LTTOWER6/7 トレ イユニッ ト-LT タワー 6/ 7 QK07D04 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 77 W1011A 7 W ASHER,CONICAL ワ ッシャ 皿 M-4-L FE 78 PM03CF4…

100%1 / 967
TRAYUNIT-LTTOWER6/7
トレイユニット-LTタワー6/7
QK07D04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PM03GD0 2 PIN,LOCATING ピン位置決め FE
41 H5506M 2 BOLT,HEXSOCKET ボルト六角穴 CBSS3-6 FE
42 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
43 PM03EG1 1 PLATE,RETAINING プレート押え FE
44 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
45 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
46 PM04XZ2 2 BLOCK,LOCATING ブロック位置決め FE
47 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
48 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
49 H2180Z 1 PIN,LOCATING ピン位置決め FLANA4-P4-B2-L9-T3 OT
49.1 H21800 1 PIN,LOCATING ピン位置決め FLAND4-P4-B2-L9-T3 OT
50 H2096H 4 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
51 PM03ER1 1 STOPPER ストッパ FE
52 PM03EM2 1 LEVER,CLAMP レバークランプ FE
53 PM03EN0 1 PIN,PIVOT ピン支点 FE
54 H5506M 3 BOLT,HEXSOCKET ボルト六角穴 CBSS3-6 FE
55 S30212 1 SPRING スプリング WF5-25 OT
56 PB95351 1 HANDLE 取手 FE
57 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
58 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 PM03ED0 1 JOINT ジョイント AL
60 PM03DY0 1 BLOCK,STOPPER ブロックストッパ FE
61 H5288A 5 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
62 W1011A 5 WASHER,CONICAL ワッシャ皿 M-4-L FE
63 PM03CG5 1 PLATE,SIDE プレートサイド AL
64 H5274A 16 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
65 W1010A 16 WASHER,CONICAL ワッシャ皿 M-3-L FE
66 H2096H 8 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) FE
67 K11440 1 GUIDE ガイド SAR210 OT
68 K5357T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
69 PB89022 1 BKT,WIRING ＢＫＴ配線 FE
70 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
71 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
72 PJ16932 1 GUIDE,SIDE ガイドサイド PL
73 H5287A 3 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
74 W1011A 3 WASHER,CONICAL ワッシャ皿 M-4-L FE
75 PM03EE0 1 JOINT ジョイント AL
76 H5288A 7 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
186
PTS-NXT2-04JE
Vol.3

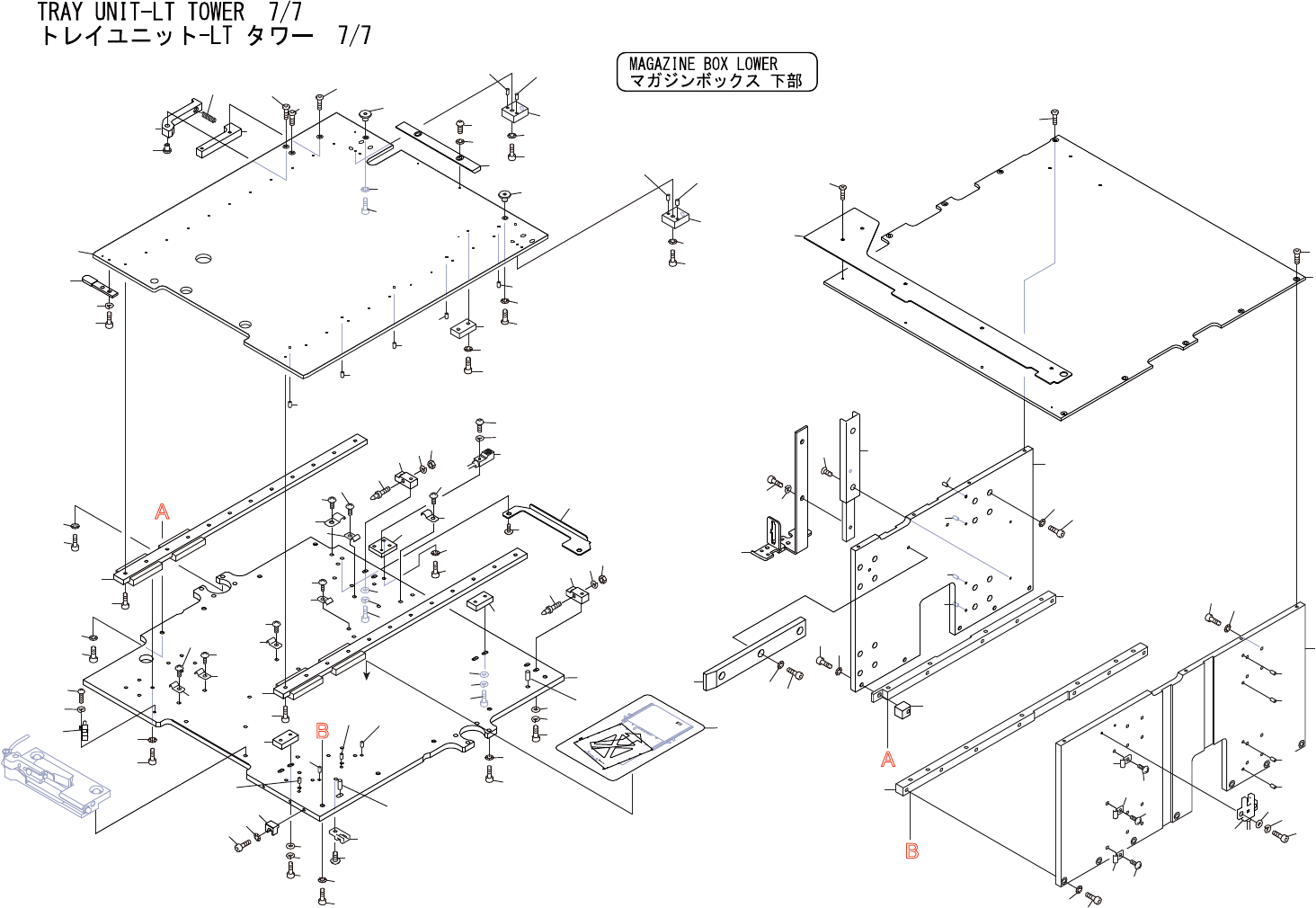

TRAYUNIT-LTTOWER6/7
トレイユニット-LTタワー6/7
QK07D04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 W1011A 7 WASHER,CONICAL ワッシャ皿 M-4-L FE
78 PM03CF4 1 PLATE,SIDE プレートサイド AL
79 PB82391 1 DOG ドッグ FE
80 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
81 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
82 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
83 PM03CE4 1 PLATE,UPPER プレート上 AL
84 H5506M 9 BOLT,HEXSOCKET ボルト六角穴 CBSS3-6 FE
87 H5290A 8 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
88 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
89 PX09130 1 NAMEPLATE 銘板 PL
90 PM09EZ0 1 BLOCK,STOPPER ブロックストッパ FE
91 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
92 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
93 PB013E3 1 GUARD ガード FE
94 K5357M 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
187
PTS-NXT2-04JE
Vol.3
A
A
B
B
1
2
2
3
4
5
6
7
8
9
10
11
30
31
32
30
31
32
33
33
34
35
37
38
39
40
40
41
42
41
42
43
46
47
48
50
50
46
47
48
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
84
66
66
66
65
54
54
34
18
19
20
25
26
27
28
28
29
29
29
28
28
28
29
29
28
29.1
28
28
29.1
29.1
29
12
13
14
12
13
14
11
3
3
3
87
88
89
66
66
66
66
90
92
91
94
93
44
45
36
36
36
36
36
87
88
4
5
15
16
17
49
22
23
24
27
29
15
16
17
49
95
96
QK07D04
188
PTS-NXT2-04JE
Vol.3
