PTS-NXT2-04JE.pdf - 第879页

TRAYUNIT-LTBODY2/3 トレ イユニッ ト-LT 本体 2/3 QK07F04 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM039T1 3 HOLDER ホルダ FE 2 S2306C 4 SHAFT シ ャフト SFJW20-247-M…

100%1 / 967
Ref.1/
A,B,C,D
E
E
K
K
J
J
F
F
G
G
H
H
C
D
B
A
53
1
2
2
3
3
3
3
4
5
6
5
6
7
8
8
9
10
9
10
11
11
12
13
12
13
14
14
15
16
17
18
17
18
17
18
56
57
58
59
60
61
62
62
55
65
66
63
63
64
64
49
50
49
50
52
51
4
1
1
2
2
51
3
3
3
3
7
51
4
4
QK07F04
202
PTS-NXT2-04JE
Vol.3

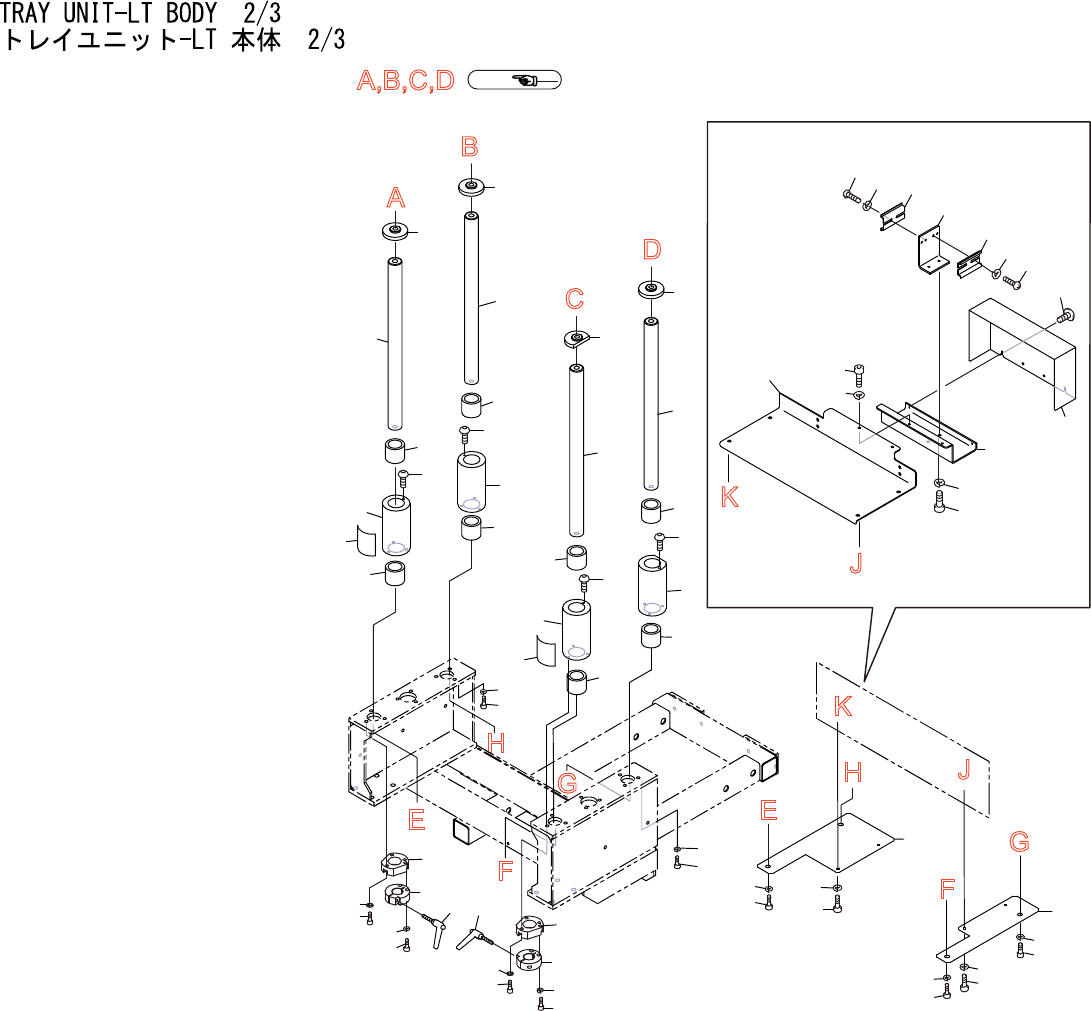

TRAYUNIT-LTBODY2/3
トレイユニット-LT本体2/3
QK07F04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM039T1 3 HOLDER ホルダ FE
2 S2306C 4 SHAFT シャフト SFJW20-247-M8-N8-SC16-DKC OT
3 H30636 8 BUSHING ブシュ SPB-203030 OT
4 K5260A 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X008 FE
5 H5300A 6 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
6 W1023A 6 WASHER,LOCK ワッシャスプリング 5M/M FE
7 PZ11961 2 SEAL シール PL
8 PM039S1 2 SPACER スペーサ FE
9 H5304A 6 BOLT,HEXSOCKET ボルト六角穴 M05X025 FE
10 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
11 PM039R2 2 RING,LOCKING リング締結 FE
12 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
13 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
14 R4050A 2 LEVER,CLAMP レバークランプ CLDM6-25-S OT
15 PB021R1 2 PLATE プレート FE
16 PB021M0 1 PLATE プレート FE
17 H5340A 4 BOLT,HEXSOCKET ボルト六角穴 M08X015 FE
18 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
49 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
50 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
51 PM0BAC2 3 FLANGE フランジ FE
52 PM0BAW1 1 FLANGE フランジ FE
53 PM0ASX1 1 HOLDER ホルダ FE
55 PB99150 1 BKT ＢＫＴ FE
56 PB95892 1 BKT,WIRING ＢＫＴ配線 FE
57 H5286A 2 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
58 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
59 PB95870 1 BKT ＢＫＴ FE
60 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
61 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
62 PZ20191 2 RAIL レール OT
63 K5233A 4 SCREW,C/RPAN 小ネジ十穴鍋 M04X006ﾆｯｹﾙﾒｯｷ FE
64 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
65 PB88824 1 COVER,WIRING カバー配線 FE
66 K5365R 2 SCREW,C/RTRUSS 小ネジ 十穴トラス M03X004(3ｶｼﾛ) FE
203
PTS-NXT2-04JE
Vol.3
12
16
13
14
15
28
29
30
28
20
21
23
22
30
31
28
33
37
37
37
38
38
38
34
33
28
29
31
33
37
38
34
33
35
36
32
32
32
32
17
19
18
39
40
23
24
24
36.1
35
36
36.1
35
36
36.1
35
36
36.1
QK07F04
204
PTS-NXT2-04JE
Vol.3
