TRAYUNIT-LTBODY3/3 トレ イユニッ ト-LT 本体 3/3 QK07F04 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 12 N40099 1 SCR EW,ADJUSTING ネジ 調整 LVBM30-40 FE 13 W10976 1…

100%1 / 967
12
16
13
14
15
28
29
30
28
20
21
23
22
30
31
28
33
37
37
37
38
38
38
34
33
28
29
31
33
37
38
34
33
35
36
32
32
32
32
17
19
18
39
40
23
24
24
36.1
35
36
36.1
35
36
36.1
35
36
36.1
QK07F04
204
PTS-NXT2-04JE
Vol.3

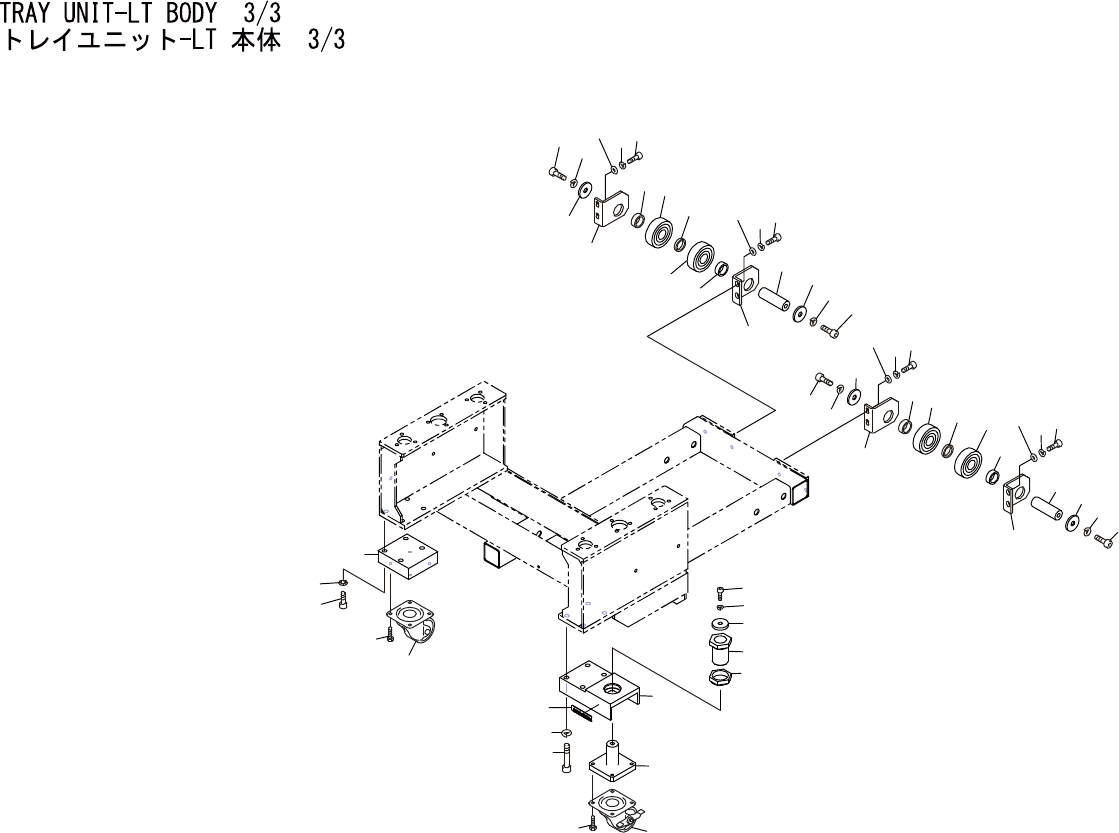

TRAYUNIT-LTBODY3/3
トレイユニット-LT本体3/3
QK07F04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
12 N40099 1 SCREW,ADJUSTING ネジ調整 LVBM30-40 FE
13 W10976 1 WASHER ワッシャ WSSM30-8-5 OT
14 H5342A 1 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
15 W1025A 1 WASHER,LOCK ワッシャスプリング 8M/M FE
16 N1128G 1 NUT,LOCK ナットロック LVNM30 FE
17 PM03AA2 1 ADAPTER アダプタ FE
18 H5346A 4 BOLT,HEXSOCKET ボルト六角穴 M08X045 FE
19 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
20 PM34532 1 SPACER スペーサ FE
21 H5342A 4 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
22 W1014A 4 WASHER,CONICAL ワッシャ皿 M-8-H FE
23 K2024Y 2 CASTER キャスタ NO.104HB-PAS-I OT
24 H5181A 8 BOLT,HEX ボルト六角 M06X01210.9 FE
28 PM28992 4 COLLAR カラー FE
29 PM29002 2 COLLAR カラー FE
30 PB92461 2 BKT ＢＫＴ FE
31 PB92451 2 BKT ＢＫＴ FE
32 H4094L 4 BEARING ベアリング UMBW20-55 OT
33 W1090Z 4 WASHER ワッシャ WSSB30-12-2 OT
34 S2306A 2 SHAFT シャフト SFJW20-50-M10-N10 OT
35 H5323A 8 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
36 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
36.1 W1045A 8 WASHER,FLAT ワッシャ平 4W-6 FE
37 H5359A 4 BOLT,HEXSOCKET ボルト六角穴 M10X020 FE
38 W1026A 4 WASHER,LOCK ワッシャスプリング 10M/M FE
39 PM039Z0 1 ADJUSTER,LEVEL アジャスタレベル FE
40 PX07091 1 SEAL,BARCODE シール バーコード OT unitserialnumber
205
PTS-NXT2-04JE
Vol.3
A
A
D
B
C
B
C
D
1
2
3.1
85
86
4
5
6
2
2
2
83
84
85
86
3
7
8
9
10
11
12
13
14
15
16
15
13
21
22
23
25
25
25
25
26
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
58
59
60
61
62
63
64
65
66
63
62
61
57
27
24
4
5
6
17
18
19
20
EMITTER
EMITTER
RECEIVER
RECEIVER
66
67
67
68
69
70
70
71
72
68
68
68
73
74
75
76
76
77
77
67
67
78
79
80
81
82
82
78
QK07K02
206
PTS-NXT2-04JE
Vol.3
