TRAYUNIT-LTBODY3/3
トレイユニット-LT本体3/3
QK07F04
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
12 N40099 1 SCREW,ADJUSTING ネジ調整 LVBM30-40 FE
13 W10976 1 WASHER ワッシャ WSSM30-8-5 OT
14 H5342A 1 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
15 W1025A 1 WASHER,LOCK ワッシャスプリング 8M/M FE
16 N1128G 1 NUT,LOCK ナットロック LVNM30 FE
17 PM03AA2 1 ADAPTER アダプタ FE
18 H5346A 4 BOLT,HEXSOCKET ボルト六角穴 M08X045 FE
19 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
20 PM34532 1 SPACER スペーサ FE
21 H5342A 4 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
22 W1014A 4 WASHER,CONICAL ワッシャ皿 M-8-H FE
23 K2024Y 2 CASTER キャスタ NO.104HB-PAS-I OT
24 H5181A 8 BOLT,HEX ボルト六角 M06X01210.9 FE
28 PM28992 4 COLLAR カラー FE
29 PM29002 2 COLLAR カラー FE
30 PB92461 2 BKT ＢＫＴ FE
31 PB92451 2 BKT ＢＫＴ FE
32 H4094L 4 BEARING ベアリング UMBW20-55 OT
33 W1090Z 4 WASHER ワッシャ WSSB30-12-2 OT
34 S2306A 2 SHAFT シャフト SFJW20-50-M10-N10 OT
35 H5323A 8 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
36 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
36.1 W1045A 8 WASHER,FLAT ワッシャ平 4W-6 FE
37 H5359A 4 BOLT,HEXSOCKET ボルト六角穴 M10X020 FE
38 W1026A 4 WASHER,LOCK ワッシャスプリング 10M/M FE
39 PM039Z0 1 ADJUSTER,LEVEL アジャスタレベル FE
40 PX07091 1 SEAL,BARCODE シール バーコード OT unitserialnumber
205
PTS-NXT2-04JE
Vol.3
A
A
D
B
C
B
C
D
1
2
3.1
85
86
4
5
6
2
2
2
83
84
85
86
3
7
8
9
10
11
12
13
14
15
16
15
13
21
22
23
25
25
25
25
26
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
58
59
60
61
62
63
64
65
66
63
62
61
57
27
24
4
5
6
17
18
19
20
EMITTER
EMITTER
RECEIVER
RECEIVER
66
67
67
68
69
70
70
71
72
68
68
68
73
74
75
76
76
77
77
67
67
78
79
80
81
82
82
78
QK07K02
206
PTS-NXT2-04JE
Vol.3

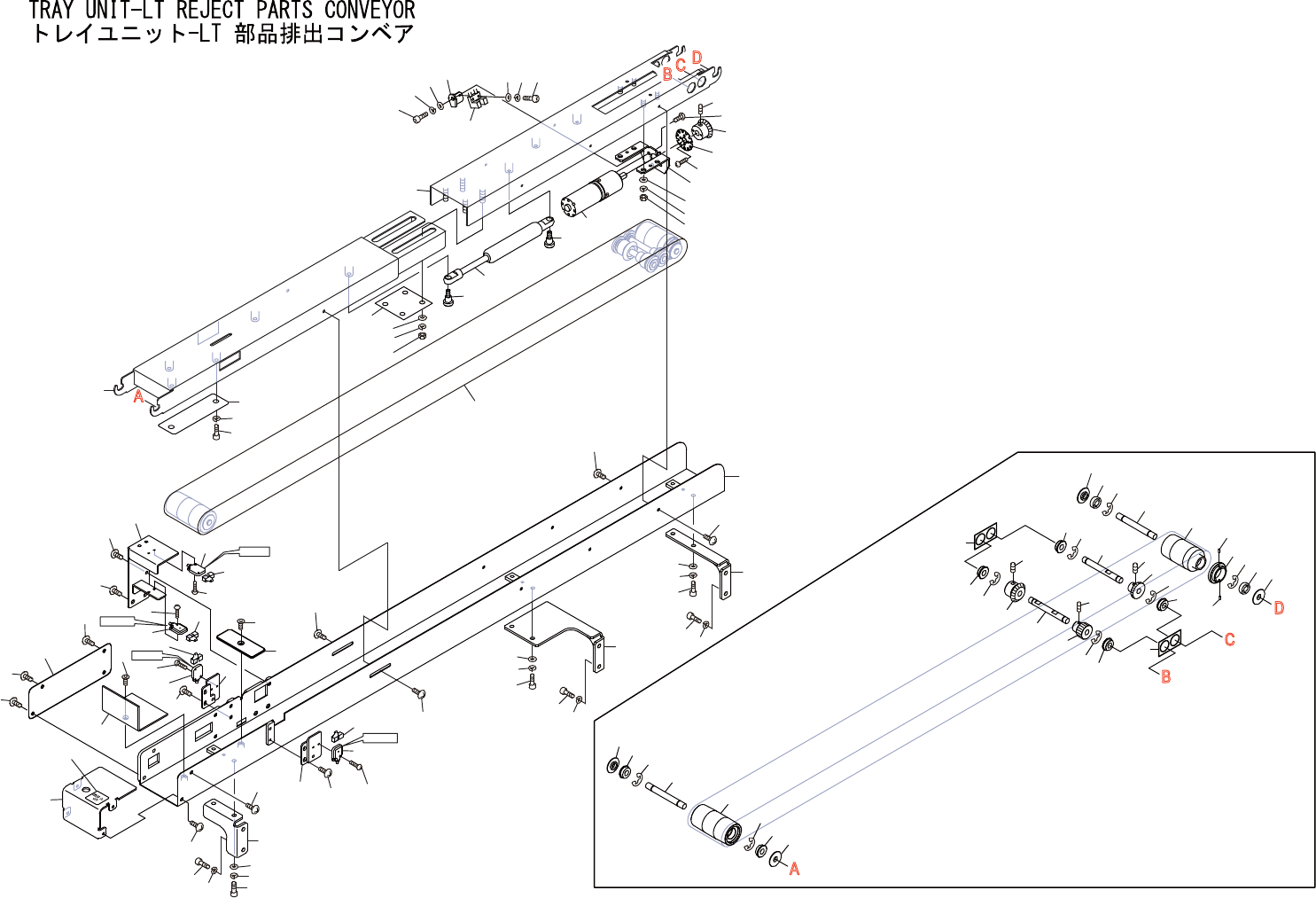

TRAYUNIT-LTREJECTPARTSCONVEYOR
トレイユニット-LT部品排出コンベア
QK07K02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB81662 1 FRAME フレーム FE
2 K5202B 8 SCREW,C/RTRUSS 小ネジ十穴トラス M03X004 FE
3 PB81590 1 BKT ＢＫＴ FE
3.1 PB03ET0 1 BKT ＢＫＴ FE
4 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
5 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
6 W1041A 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
7 PB81600 1 BKT ＢＫＴ FE
8 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
9 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
10 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
11 PB81641 1 COVER,SWITCH カバーＳＷ FE
12 PX00220 1 SEAL シール PL
13 K5202A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X003ﾕﾆｸﾛﾒｯｷ FE
14 PB81681 1 COVER,WIRING カバー配線 FE
15 K5204A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X008ﾕﾆｸﾛﾒｯｷ FE
16 K51721 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
17 PB85730 1 RETAINER,WIRING 押え配線 FE
18 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
19 PB77011 1 PLATE,RETAINING プレート押え FE
20 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
21 PB83120 1 BKT,SENSOR ＢＫＴセンサ FE
22 K5202B 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X004 FE
23 PB83210 1 BKT,SENSOR ＢＫＴセンサ FE
24 K5202B 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X004 FE
25 S4058Y 2 SENSOR センサ E3T-FT13 OT SET
26 S3070L 4 SLIT スリット E39-S64 OT
27 K5175N 8 SCREW,C/RPAN 小ネジ十穴鍋 M02X003ｽﾃﾝﾚｽ FE
28 PB81632 1 BKT,SENSOR ＢＫＴセンサ FE
29 K5170T 1 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
30 K5209A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008ﾕﾆｸﾛﾒｯｷ FE
31 XB02900 1 BELT ベルト OT
32 PB81622 1 FRAME フレーム FE
33 PB85740 1 COVER,WIRING カバー配線 FE
34 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
35 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
36 PB76900 1 PLATE プレート FE
37 N1082A 4 NUT,HEX ナット六角 M5P=0.8 FE
207
