H12HSHEAD1/3 H12HS ヘッド 1/3 UH03019 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 151 A51721 1 ORING Ｏリン グ SS11 OT ConsumableParts 152 A5192B 1 ORING Ｏリン…

100%1 / 967
H12HSHEAD1/3
H12HSヘッド1/3
UH03019
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
113 PM0EET0 1 HOLDER,ROTARY ホルダロータリ AL
114 PZ16242 2 SPRING スプリング FE
115 H5065A 2 BALL,STEEL ボールスチール 3M/M OT
116 PM59052 12 GUIDE ガイド FE
117 H5265A 12 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
118 PX03741 1 NAMEPLATE 銘板 PL
119 PX00182 1 NAMEPLATE 銘板 PL
120 H21927 2 PIN,PARALLEL ピン平行 2ﾟX6Bｼｭ(H8) OT
121 PM76306 12 PUSHER プッシャ FE
122 PM04MK6 12 GEAR ギヤ FE
123 PZ34392 12 SPRING スプリング FE
124 H4108B 12 BEARING ベアリング DDL-630HP0P25LY121F OT
125 PM98531 12 HOLDER,SPRING 受けスプリング FE
126 PZ37041 12 SPRING スプリング FE
127 PH01800 12 RETAINER,FELT 押えフェルト OT
128 PZ26702 24 RING,FELT リングフェルト OT
129 PM008K1 12 RETAINER,FELT 押えフェルト FE
130 H4436S 12 BEARING,MINIATURE ベアリングミニチュア DDL-840HPOP25LY121F OT
131 AA19H05 12 FILTER フィルタ OT ConsumableParts
132 A51906 12 ORING Ｏリング ﾟ4.20X0.53(FKM70) OT ConsumableParts
133 PH00575 12 HOLDER ホルダ OT
134 A5188S 12 ORING Ｏリング ﾟ3.0X0.5(FKM70) OT ConsumableParts
135 XH00801 12 FILTER フィルタ OT ConsumableParts
136 PM04MH8 4 GEAR ギヤ FE
137 PM053S7 4 GEAR ギヤ FE
138 PM053T7 4 GEAR ギヤ FE
139 AA65D08 12 SYRINGE シリンジ OT
140 PM0L6W1 12 SYRINGE シリンジ FE
141 PM59831 12 ROLLER,NEEDLE ローラニードル FE
142 A5188Z 12 ORING Ｏリング ﾟ4.0X1.0(FKM70) OT ConsumableParts
143 PG00622 12 ORING Ｏリング OT ConsumableParts
144 PZ16856 12 SPRING,COIL スプリングコイル FE
145 PM0BZZ0 12 PIPE パイプ FE
146 PM59842 12 ROLLER,NEEDLE ローラニードル FE
147 PZ13362 12 SPRING,COIL スプリングコイル FE
148 PM074Z1 12 COLLAR カラー FE
149 PM05FC2 1 SHAFT,CENTER シャフトセンタ FE
150 H11798 1 PACKING パッキン KSYN-10 OT
88
PTS-NXT2-04JE
Vol.1
H12HSHEAD1/3
H12HSヘッド1/3
UH03019
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
151 A51721 1 ORING Ｏリング SS11 OT ConsumableParts
152 A5192B 1 ORING Ｏリング ﾟ12.5Xﾟ1.0 OT ConsumableParts
153 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
154 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
155 PB97641 1 RETAINER,BEARING 押えベアリング FE
156 PZ48412 12 BOLT,HEXSOCKET ボルト六角穴 FE
157 AA7ES01 1 PIN,REFERENCE ピン基準 OT
158 H5268K 4 BOLT,HEXSOCKET
ボ
ルト 六角穴 M02X015 FE
89
PTS-NXT2-04JE
Vol.1

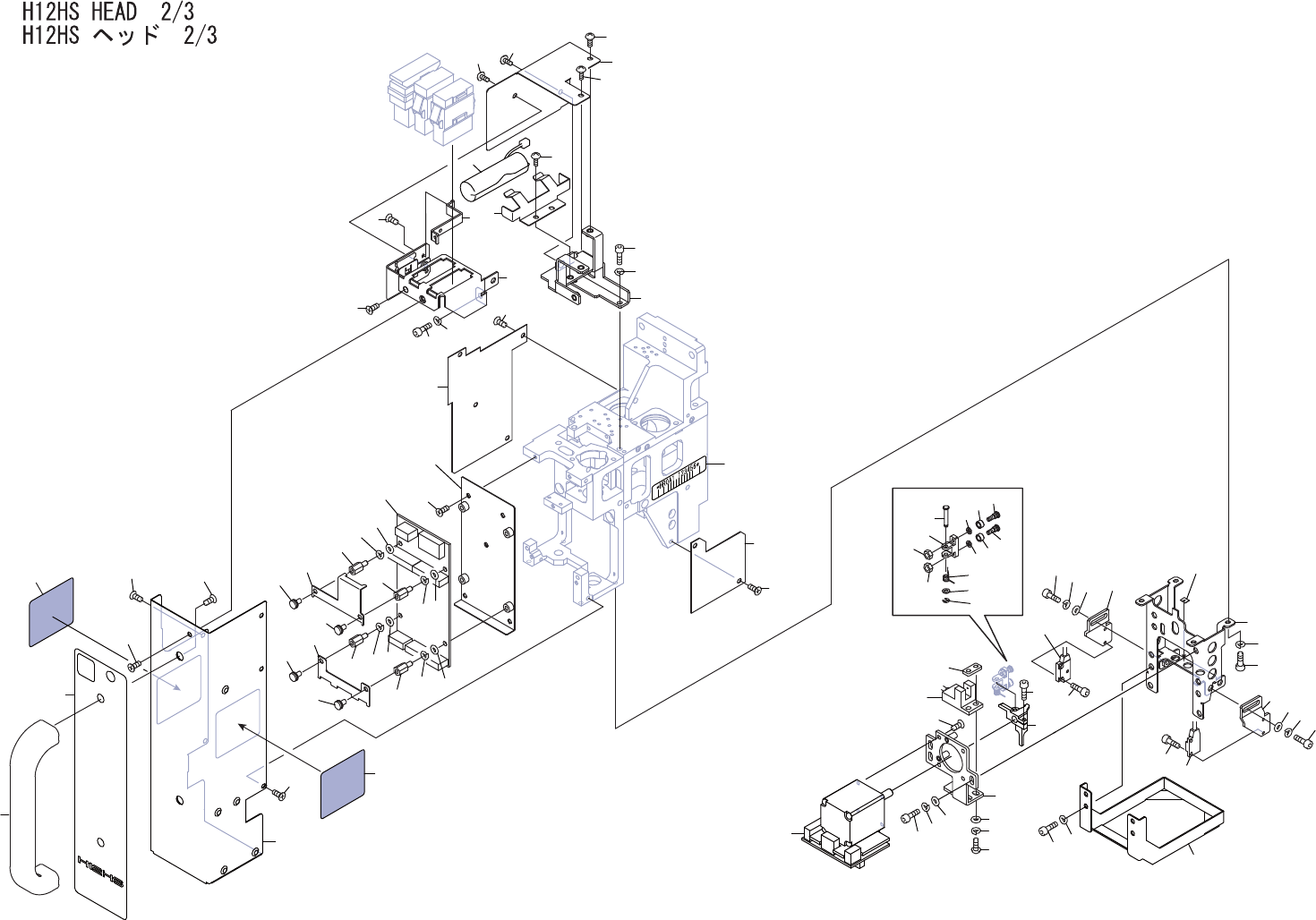

1
2
3
4
5
6
7
8
8
9
68
69
69
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
22
23
25
25
25
26
27
27
29
29
31
32
33
34
35
36
37
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
53
54
54
55
55
56
56
58
59
60
60.1
61
62
63
64
65
66
67
38
39
27
25
24
22
21
21
21
8
8
28
30
71
72
73
UH03019
90
PTS-NXT2-04JE
Vol.1
