217
PTS-NXT2-04JE
Vol.3
A
A
A
DETAIL
1
2
3
4
5
6
7
8
8
8
9
11
11
12
14
14
14
14
14
14
14
15
15
16
17
18
16
16
13
12
11
11
11
11
10
8
19
20
19
19
18
18
18
18
18
18
21
22
14
14
14
16
AA75D00
218
PTS-NXT2-04JE
Vol.3

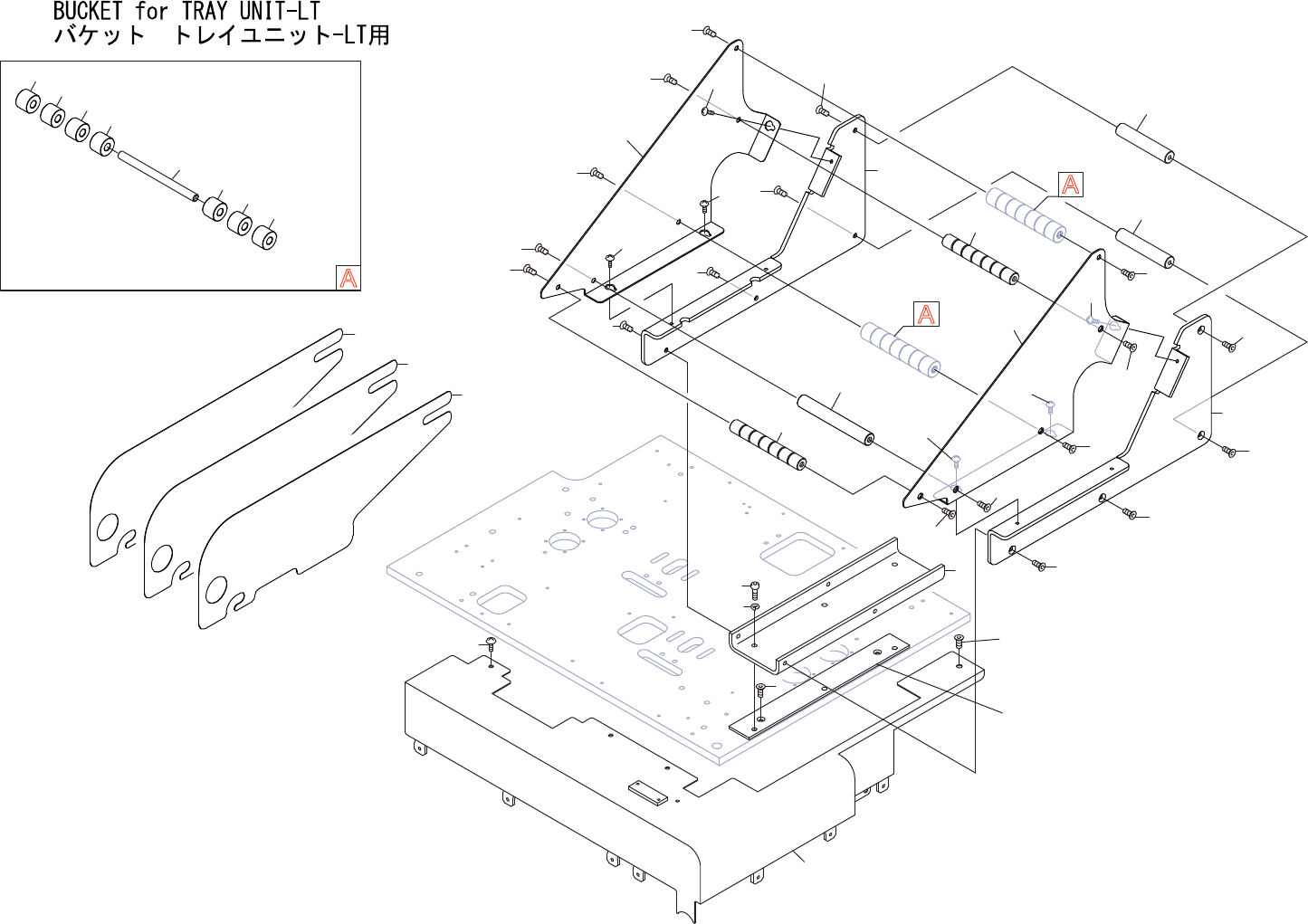

BUCKETforTRAYUNIT-LT
バケットトレイユニット-LT用
AA75D00
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB02LD1 1 SPACER スペーサ FE
2 K5359D 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008(ｽﾃﾝﾚｽ) FE
3 PB02MW0 1 BKT,BASE ＢＫＴベース FE
4 H5263C 3 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
5 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
6 PB00KS3 1 BKT ＢＫＴ FE
7 PB00KR2 1 BKT ＢＫＴ FE
8 K5361H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X010 FE
9 PB57252 1 COVER,SIDE カバーサイド AL
10 PB57242 1 COVER,SIDE カバーサイド AL
11 K5172M 6 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
12 PM08MR1 2 SHAFT シャフト AL
13 PM08MT0 1 BAR バー FE
14 K5359D 10 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008(ｽﾃﾝﾚｽ) FE
15 PM08MW0 2 BAR バー FE
16 K5361H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X010 FE
17 PM08MS0 2 SHAFT シャフト FE
18 PH01151 14 ROLLER ローラ OT
19 PP02890 3 PLATE,PARTITION プレート仕切り FE
20 PB02LF0 1 COVER,FRONT カバーフロント FE
21 K5172M 8 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
22 K5359D 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M04X008(ｽﾃﾝﾚｽ) FE
