234 PTS-NXT2-04JE Vol.3

100%1 / 967
PCU1/4
UX04205(M3S,M3II)
UX04305(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 H5426L 2 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
75 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
76 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
77 H5309C 1 BOLT,HEXSOCKET ボルト六角穴 M05X050ｾﾞﾝﾈｼﾞ(3ｶｼﾛ) FE
78 N1079H 1 NUT,HEX ナット六角 M05(3ｶｼﾛ) FE
79 H54251 1 BOLT,HEXSOCKET ボルト六角穴 M03X006(3ｶｼﾛ) FE
80 W1108B 1 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE
81 N1079F 1 NUT,HEX ナット六角 M03(3ｶｼﾛ) FE
93 PB80011 1 COVER カバー FE
94 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
95 PZ17691 1 SEAL シール PL
96 PB00GX0 1 COVER カバー FE
97 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
98 PX06171 1 SEAL,BARCODE シールバーコード OT M3S,unitserialnumber
99 PX06181 1 SEAL,BARCODE シールバーコード OT M6S,unitserialnumber
100 PB60540 2 BKT ＢＫＴ FE Tparts
101 H5428X 2 BOLT,HEXSOCKET ボルト六角穴 M08X055(3ｶｼﾛ) FE Tparts
102 W1106G 2 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE Tparts
102.1
N1079L 2 NUT,HEX ナット六角 M08(3ｶｼﾛ) FE Tparts
103 PB66530 2 BKT ＢＫＴ FE Tparts
104 H5353K 2 BOLT,HEXSOCKET ボルト六角穴 M08X105(3ｶｼﾛ) FE Tparts
105 W1106G 2 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE Tparts
106 N1079L 2 NUT,HEX ナット六角 M08(3ｶｼﾛ) FE Tparts
107 PB000A0 1 SLIDER スライダ FE
108 PM82132 2 COLLAR カラー FE
109 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
110 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
111 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
112 S2003L 1 SHAFT シャフト BSPO4-20 OT
113 H3038Z 1 HOOK フック BSPO4-15 OT
114 PZ21161 1 SPRING,TENSION ス
プ
リン
グ
引張 FE
233
PTS-NXT2-04JE
Vol.3
234
PTS-NXT2-04JE
Vol.3

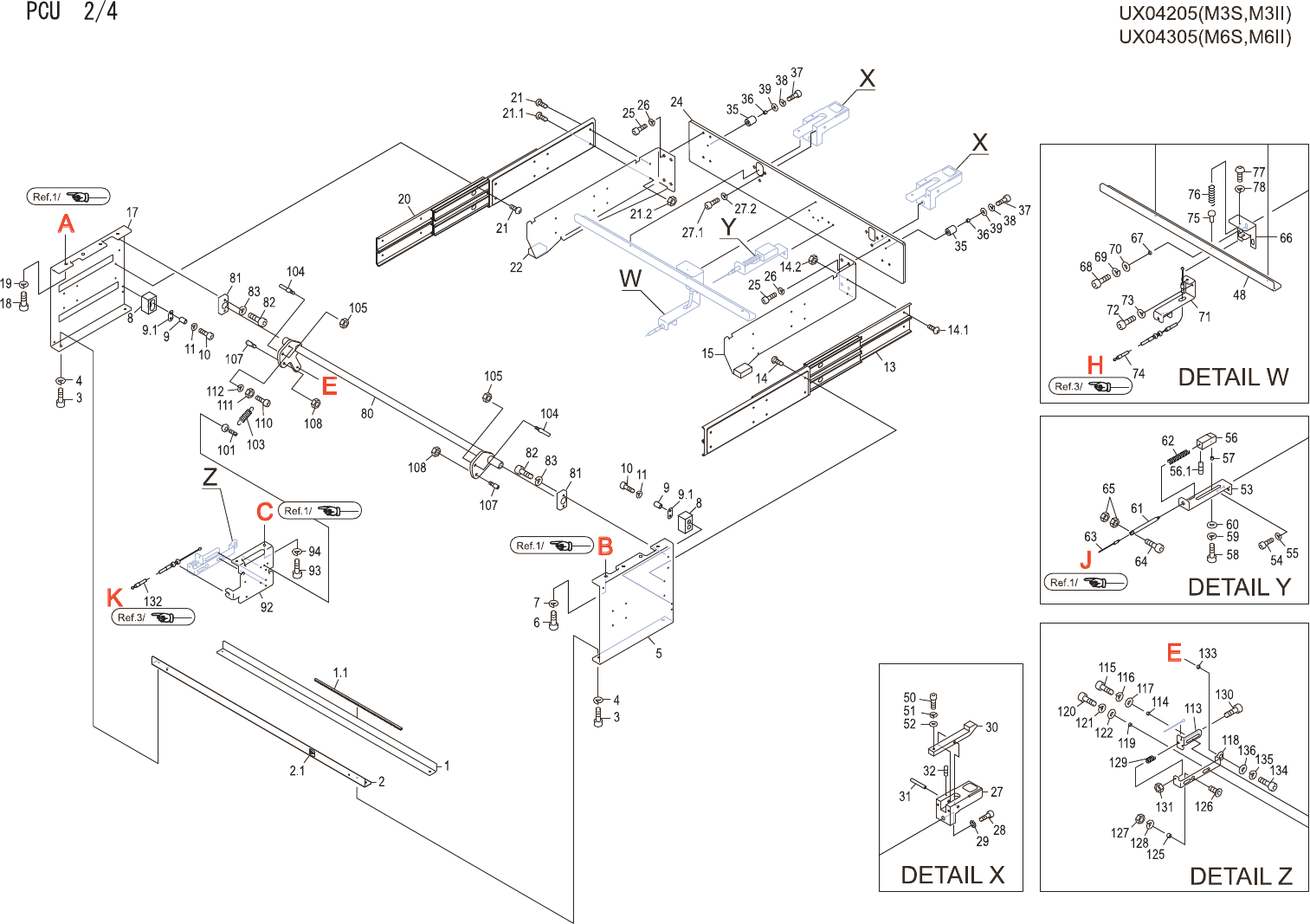

PCU2/4
UX04205(M3S,M3II)
UX04305(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB77780 1 BKT ＢＫＴ FE
1.1 H3068A 1 BUSHING ブシュ KG-032L=250M/M OT
2 PB77790 1 BKT ＢＫＴ FE
2.1 PZ30601 1 SEAL シール PL
3 H5426L 4 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
4 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
5 PB00GC0 1 BKT,RAIL ＢＫＴレール FE
6 H5425D 4 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
7 W1106F 4 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
8 PG04931 2 STOPPER ストッパ PL
9 PM08BW0 2 COLLAR カラー FE
9.1 PB00CB0 2 PLATE プレート FE
10 H5427E 4 BOLT,HEXSOCKET ボルト六角穴 M05X018(3ｶｼﾛ) FE
11 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
13 S3070F 1 SLIDE スライド H35K+305L OT
14 K5258L 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008(3ｶｼﾛ) FE
14.1 K5258M 8 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X010(3ｶｼﾛ) FE
14.2 N1079B 8 NUT,HEX ナット六角 M4P=0.71ｼｭ(3ｶｼﾛ) FE
15 PB77821 1 BKT ＢＫＴ FE
17 PB00GB0 1 BKT,RAIL ＢＫＴレール FE
18 H5425D 4 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
19 W1106F 4 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
20 S3070F 1 SLIDE スライド H35K+305L OT
21 K5258L 10 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008(3ｶｼﾛ) FE
21.1 K5258M 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X010(3ｶｼﾛ) FE
21.2 N1079B 4 NUT,HEX ナット六角 M4P=0.71ｼｭ(3ｶｼﾛ) FE
22 PB77811 1 BKT ＢＫＴ FE
24 PB77801 1 PLATE プレート FE
25 H5425C 8 BOLT,HEXSOCKET ボルト六角穴 M06X012(3ｶｼﾛ) FE
26 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
27 PM02ED1 2 GUIDE,CLAMP ガイドクランプ FE
27.1 H54271 4 BOLT,HEXSOCKET ボルト六角穴 M06X018(3ｶｼﾛ) FE
27.2 W1106F 4 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
28 H5428F 2 BOLT,HEXSOCKET ボルト六角穴 M08X015(3ｶｼﾛ) FE
29 W1014A 2 WASHER,CONICAL ワッシャ皿 M-8-H FE
30 PM02EE1 2 LEVER レバー FE
31 H2103R 2 PIN ピン CLSGH6-40-F3-E4 OT
32 N4029D 2 SCREW,HEXSOCKETSET ネジ六角穴止め M04X008(3ｶｼﾛ) FE
