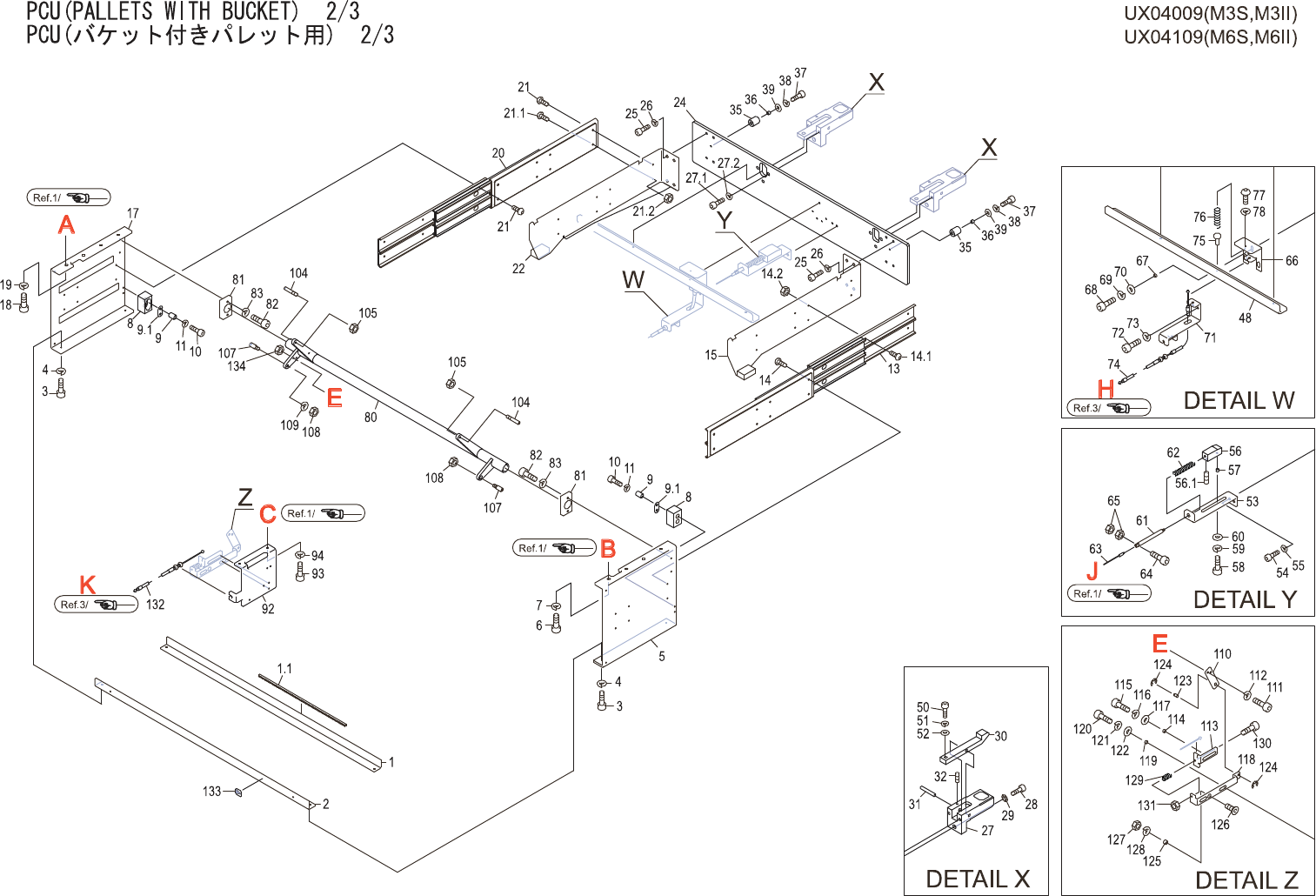

PCU(PALLETSWITHBUCKET)1/3
UX04009(M3S,M3II)
PCU(バケット付きパレット用)1/3
UX04109(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 PM25692 1 GEAR,SPIRALBEVEL ギヤスパイラルベベル OT
42 H2065A 1 PIN,SPRING ピンスプリング 5ﾟX40 FE
43 H4121T 1 BEARING ベアリング NAX1523 OT
44 PM87591 1 HOLDER,BEARING ホルダベアリング AL
45 H5427E 4 BOLT,HEXSOCKET ボルト六角穴 M05X018(3ｶｼﾛ) FE
46 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
47 PM87601 2 BLOCK ブロック AL
48 H48987 2 BEARING,DRY ベアリングドライ JZF12-20 OT
49 H5427S 4 BOLT,HEXSOCKET ボルト六角穴 M05X050(3ｶｼﾛ) FE
50 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
51 PM65584 1 SHAFT シャフト FE
52 W1090C 1 WASHER ワッシャ WSSB20-10-3 OT
53 N1094D 2 NUT,HEX ナット六角 M103ｼｭ(3ｶｼﾛ) FE
54 W1106K 1 WASHER,LOCK ワッシャスプリング 10M/M(3ｶｼﾛ) FE
55 PM65562 1 GEAR,SPIRALBEVEL ギヤスパイラルベベル OT
56 H2031C 1 PIN,SPRING ピンスプリング ﾟ5X20 FE
57 XH01151 1 HANDLE ハンドル OT
58 H2063T 1 PIN,SPRING ピンスプリング ﾟ5X25 FE
59 PB55302 1 PLATE プレート AL
60 XH00951 1 FRAME フレーム OT
61 H5337K 4 BOLT,HEXSOCKET ボルト六角穴 M06X120(3ｶｼﾛ) FE
62 W1106F 4 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
63 PM93201 1 BAR バー AL
64 H54277 6 BOLT,HEXSOCKET ボルト六角穴 M06X040(3ｶｼﾛ) FE
65 W1106F 6 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
66 N10034 2 NUT ナット SFB-103(M6) OT
67 H54274 2 BOLT,HEXSOCKET ボルト六角穴 M06X025(3ｶｼﾛ) FE
68 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
69 PB65801 1 BKT ＢＫＴ FE
70 H5425D 2 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
71 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
72 N10034 4 NUT ナット SFB-103(M6) OT
72.1 PB99990 1 BKT ＢＫＴ FE
72.2 PB99980 1 PLATE プレート FE
72.3 H54273 2 BOLT,HEXSOCKET ボルト六角穴 M06X022(3ｶｼﾛ) FE
72.4 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
72.5 N10034 2 NUT ナット SFB-103(M6) OT
73 PB65811 1 BKT ＢＫＴ FE
248
PTS-NXT2-04JE
Vol.3
PCU(PALLETSWITHBUCKET)1/3
UX04009(M3S,M3II)
PCU(バケット付きパレット用)1/3
UX04109(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 H5426L 2 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
75 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
76 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
77 H5309C 1 BOLT,HEXSOCKET ボルト六角穴 M05X050ｾﾞﾝﾈｼﾞ(3ｶｼﾛ) FE
78 N1079H 1 NUT,HEX ナット六角 M05(3ｶｼﾛ) FE
79 H54252 1 BOLT,HEXSOCKET ボルト六角穴 M03X008(3ｶｼﾛ) FE
80 W1108B 1 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE
81 N1079F 1 NUT,HEX ナット六角 M03(3ｶｼﾛ) FE
93 PB80011 1 COVER カバー FE
94 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
94.1 H3064A 1 BUSHING ブシュ KG-012 OT
95 PZ17691 1 SEAL シール PL
96 PB00GX0 1 COVER カバー FE
97 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
98 PX05181 1 SEAL,BARCODE シールバーコード OT M3S,unitserialnumber
99 PX05191 1 SEAL,BARCODE シールバーコード OT M6S,unitserialnumber
100 PB60540 2 BKT ＢＫＴ FE Tparts
101 H5428X 2 BOLT,HEXSOCKET ボルト六角穴 M08X055(3ｶｼﾛ) FE Tparts
102 W1106G 2 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE Tparts
102.1
N1079L 2 NUT,HEX ナット六角 M08(3ｶｼﾛ) FE Tparts
103 PB66530 2 BKT ＢＫＴ FE Tparts
104 H5353K 2 BOLT,HEXSOCKET ボルト六角穴 M08X105(3ｶｼﾛ) FE Tparts
105 W1106G 2 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE Tparts
106 N1079L 2 NUT,HEX ナット六角 M08(3ｶｼﾛ) FE Tparts
107 PB000A0 1 SLIDER スライダ FE
108 PM93242 2 COLLAR カラー FE
109 H5426N 2 BOLT,HEXSOCKET ボルト六角穴 M04X015(3ｶｼﾛ) FE
110 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
111 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
112 S2003L 2 SHAFT シャフト BSPO4-20 OT
113 H3038Z 2 HOOK フック BSPO4-15 OT
114 PZ21161 1 SPRING,TENSION ス
プ
リン
グ
引張 FE
