254 PTS-NXT2-04JE Vol.3

100%1 / 967
PCU(PALLETSWITHBUCKET)2/3
UX04009(M3S,M3II)
PCU(バケット付きパレット用)2/3
UX04109(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
83 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
92 PB00FY0 1 BKT ＢＫＴ FE
93 H5427C 2 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
94 W1106E 2 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
104 PM02RK1 2 PIN ピン FE
105 N1067A 2 NUT,U ナットＵ M06 FE
107 PM93230 2 PIN ピン FE
108 N1067A 2 NUT,U ナットＵ M06 FE
110 PB60421 1 LINK リンク FE
111 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
112 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
112.1
PB60433 1 SLIDER スライダ FE
113 PB60433 1 SLIDER スライダ FE
114 PM82132 2 COLLAR カラー FE
115 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
116 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
117 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
118 PB60443 1 SLIDER スライダ FE
119 PM82132 2 COLLAR カラー FE
120 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
121 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
122 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
123 PM93211 1 PIN ピン FE
124 S1003F 2 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
125 W1092L 1 WASHER ワッシャ WSSB8-4-5 OT
126 K5359X 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X012(3ｶｼﾛ) FE
127 N1079X 1 NUT,HEX ナット六角 M043ｼｭ(3ｶｼﾛ) FE
128 W1106D 1 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
129 S3019Y 1 SPRING スプリング WR6-70 OT
130 H54265 1 BOLT,HEXSOCKET ボルト六角穴 M04X065(3ｶｼﾛ) FE
131 N1079G 1 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
132 XW00412 1 WIRE ワイヤ OT
133 PZ30601 1 SEAL シール PL
134 N1079G 1 NUT,HEX ナット 六角 M04(3ｶｼﾛ) FE
253
PTS-NXT2-04JE
Vol.3
254
PTS-NXT2-04JE
Vol.3

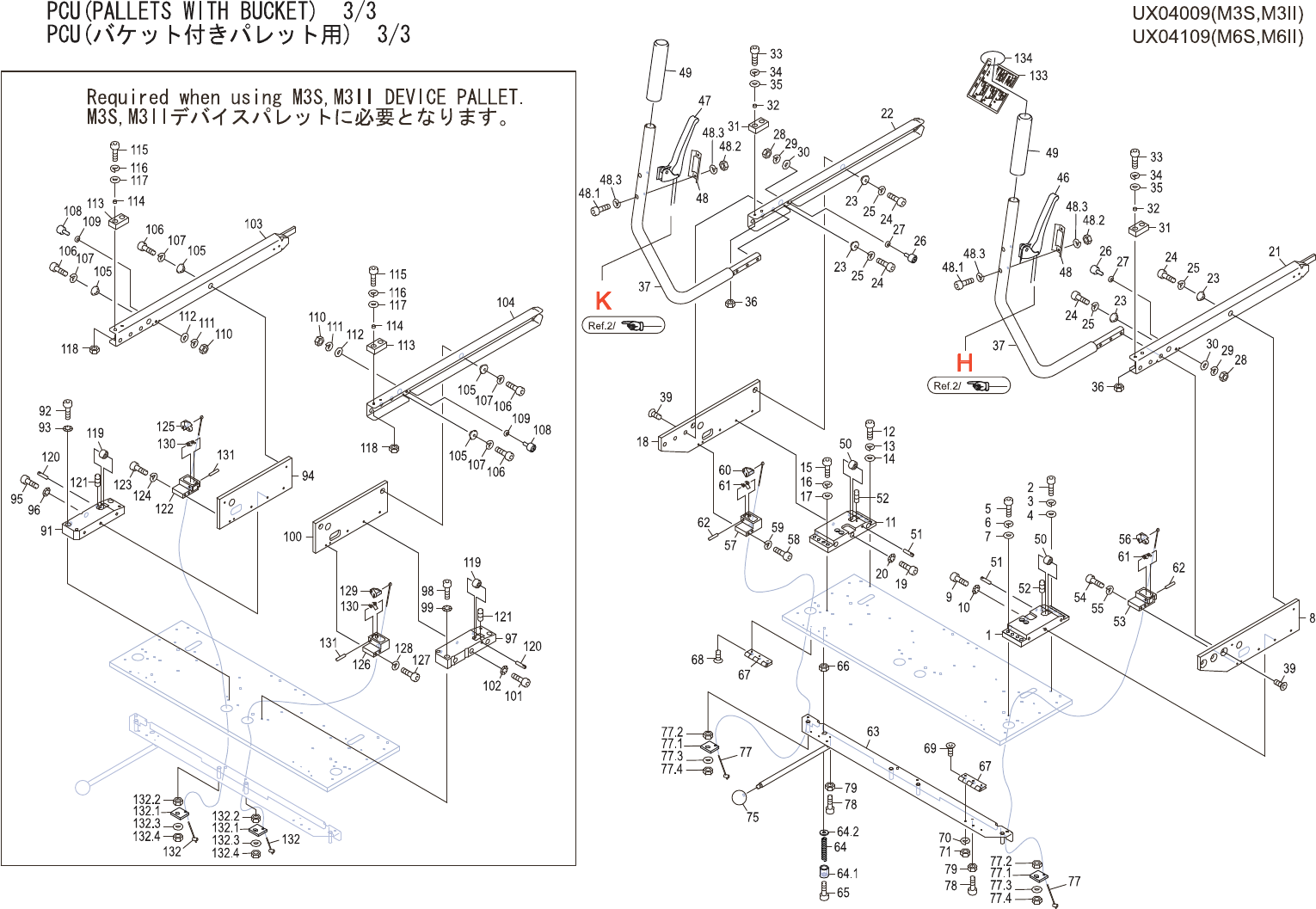

PCU(PALLETSWITHBUCKET)3/3
UX04009(M3S,M3II)
PCU(バケット付きパレット用)3/3
UX04109(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM08KM0 1 BLOCK ブロック AL
2 H54272 1 BOLT,HEXSOCKET ボルト六角穴 M06X020(3ｶｼﾛ) FE
3 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
4 W1108F 1 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE
5 H54274 1 BOLT,HEXSOCKET ボルト六角穴 M06X025(3ｶｼﾛ) FE
6 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
7 W1108F 1 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE
8 PM009E3 1 PLATE,ARM プレートアーム FE
9 H54274 3 BOLT,HEXSOCKET ボルト六角穴 M06X025(3ｶｼﾛ) FE
10 W1013B 3 WASHER,CONICAL ワッシャ皿 M-6-H(3ｶｼﾛ) FE
11 PM08KL0 1 BLOCK ブロック AL
12 H54272 1 BOLT,HEXSOCKET ボルト六角穴 M06X020(3ｶｼﾛ) FE
13 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
14 W1108F 1 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE
15 H54274 1 BOLT,HEXSOCKET ボルト六角穴 M06X025(3ｶｼﾛ) FE
16 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
17 W1108F 1 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE
18 PM009D3 1 PLATE,ARM プレートアーム FE
19 H54274 3 BOLT,HEXSOCKET ボルト六角穴 M06X025(3ｶｼﾛ) FE
20 W1013B 3 WASHER,CONICAL ワッシャ皿 M-6-H(3ｶｼﾛ) FE
21 PB99261 1 ARM アーム FE
22 PB99251 1 ARM アーム FE
23 PM88101 4 PIN ピン FE
24 H5427D 4 BOLT,HEXSOCKET ボルト六角穴 M05X016(3ｶｼﾛ) FE
25 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
26 K1113Z 2 CAMFOLLOWER カムフォロア CF06-A(TN32,TNW32) OT
27 W10877 2 WASHER ワッシャ WSSB12-6-3 OT
28 N1079K 2 NUT,HEX ナット六角 M06(3ｶｼﾛ) FE
29 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
30 W1108F 2 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE
31 PG02851 2 STOPPER ストッパ PL
32 PM93251 4 COLLAR カラー FE
33 H5427C 4 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
34 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
35 W1108C 4 WASHER,FLAT ワッシャ平 M05(3ｶｼﾛ) FE
36 N1079H 4 NUT,HEX ナット六角 M05(3ｶｼﾛ) FE
37 PM009C3 2 HANDLE ハンドル FE
39 K53632 6 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M08X020(3ｶｼﾛ) FE
