TRAYUNIT-MCHANGEUNIT
トレイユニット-M用交換台車
UT00403
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 PB70711 1 LEVER レバー FE
78 H2014C 1 PIN ピン CDGH6-45 OT
79 H2014D 1 PIN ピン CDGH6-50 OT
80 W1045A 2 WASHER,FLAT ワッシャ平 4W-6 FE
81 PB79590 1 BKT ＢＫＴ FE
82 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
83 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
84 PZ30961 1 SEAL シール PL
85 PM01EN1 1 PIN,STOPPER ピンストッパ FE
86 S3262E 1 SPRING スプリング WF18-55 OT
87 PB89581 1 PLATE,RETAINING プレート押え FE
88 H5292T 4 BOLT,HEXSOCKET ボルト六角穴 M04X022 FE
89 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
90 S4243X 4 SPACER スペーサ CU-415 OT
91 PB89592 1 WASHER ワッシャ FE
92 K5261H 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X012 FE
93 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
94 PM04ZF4 1 HOLDER ホルダ FE
95 H2094X 1 PIN,PARALLEL ピン平行 ﾟ3X8AｼｭSUS OT
96 H4902K 1 BEARING,DRY ベアリングドライ K5B1215 OT
97 S32615 1 SPRING スプリング WR6-50 OT
98 PM04ZG2 1 SHAFT シャフト FE
99 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
100 H5277T 1 BOLT,HEXSOCKET ボルト六角穴 M03X014 FE
101 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
102 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
103 T5013C 1 HANDLE 取手 NKPF8-R OT
104 PM04ZH4 1 STOPPER ストッパ FE
105 N4024B 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X012ﾋﾗｻｷ FE
106 N10812 1 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
107 PS03261 1 SEAL シール OT
108 PZ40950 1 SPRING,TORSION スプリングネジリ FE
109 PX06481 1 SEAL,BARCODE シールバーコード OT unitserialnumber
110 PZ44930 1 SEAL シール PL
111 PB60540 4 BKT ＢＫＴ FE Tparts
112 H5341A 4 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
113 N1089A 4 NUT,HEX ナット六角 M8P=1.25 FE
114 W1025A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M/M FE
283
PTS-NXT2-04JE
Vol.3
This page intentionally blank.
284
PTS-NXT2-04JE
Vol.3

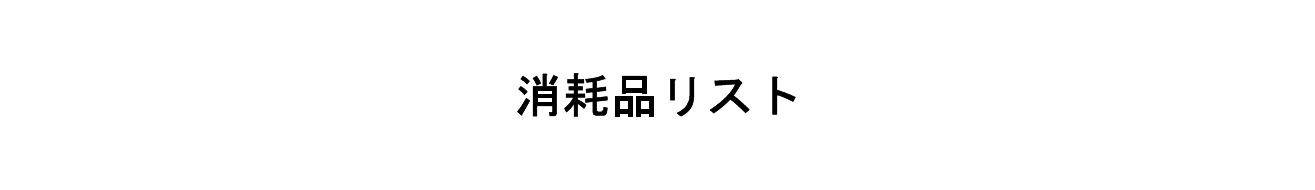

Consumable Parts List
285
