3.4.7 贴片机的重心
3

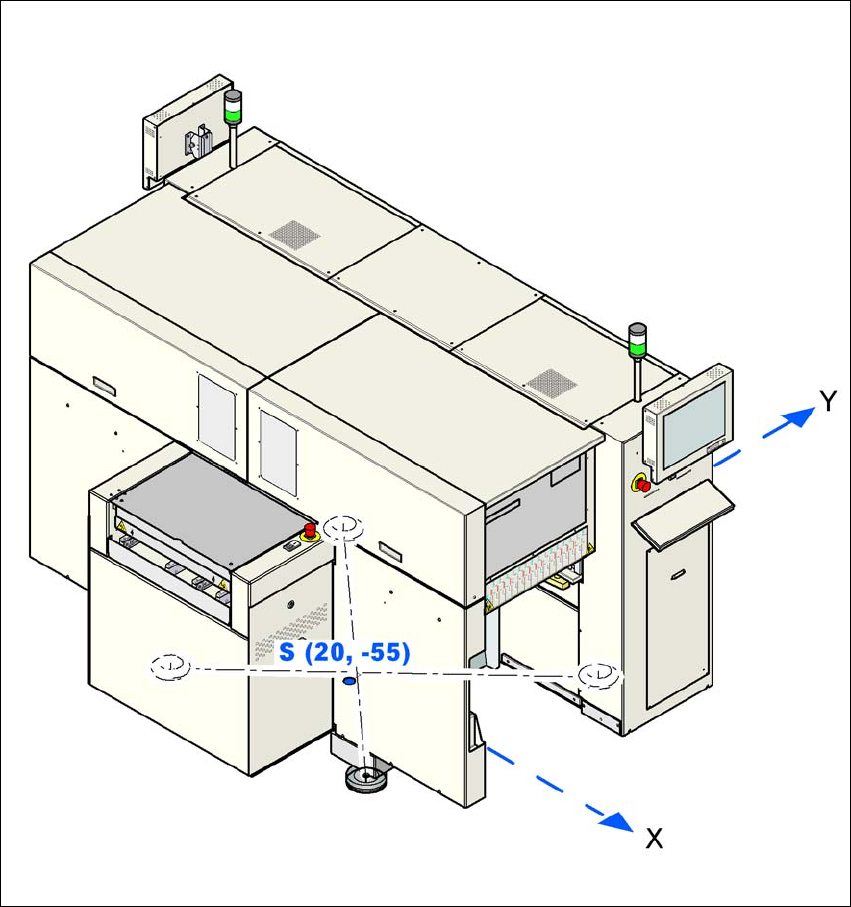

图
3.4 - 6
贴片机的重心 （毫米）
X 坐标 20 mm
Y 坐标 -55 mm
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.5 组件概述
111
3.5 组件概述
3.5.1 SIPLACE D1i 组件概述
3

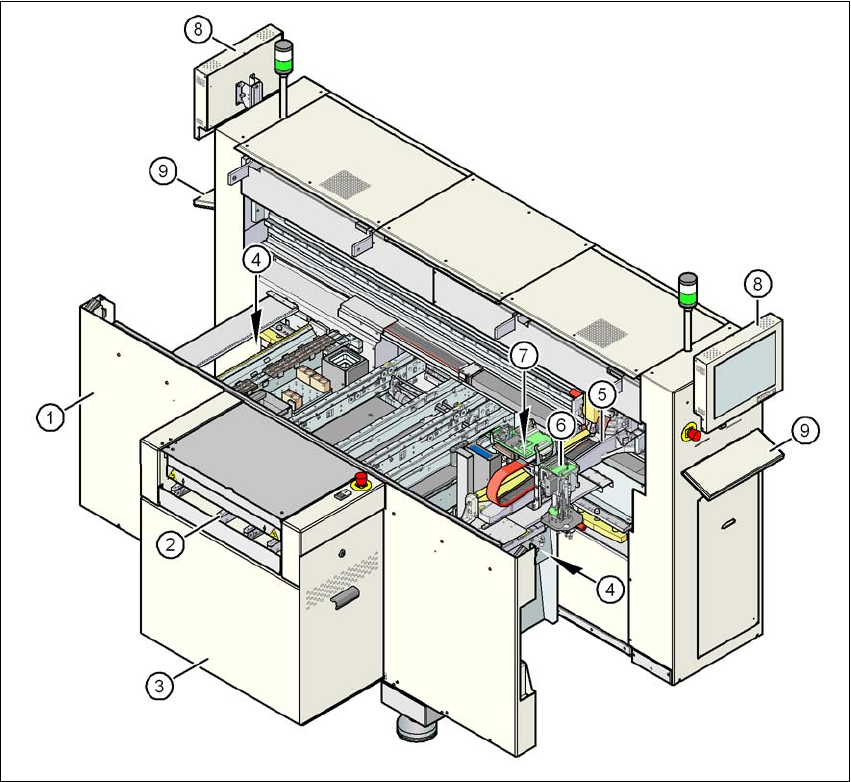

图
3.5 - 1 SIPLACE D1i
组件概述
(1) 贴片机机架
(2) PCB 传送导轨 （灵活双传送导轨）
(3) 扩展套件
(4) 料带切割器，废料带导槽 (2x)
(5) 悬臂 1
(6) P&P 贴片头
(7) C&P 贴片头
(8) 显示器 (2x)
(9) 键盘 (2x)
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.5 组件概述 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
112
3.5.2 SIPLACE D2i 组件概述
3

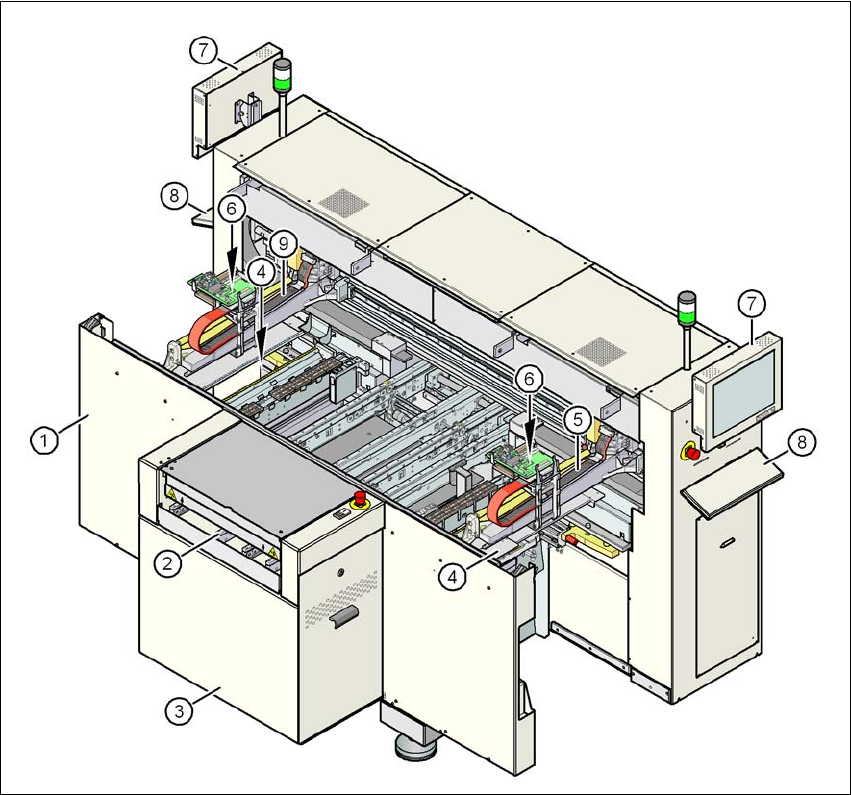

图
3.5 - 2 SIPLACE D2i
组件概述
(1) 贴片机机架
(2) PCB 传送导轨 （灵活双传送导轨）
(3) 扩展套件
(4) 料带切割器，废料带导槽 (2x)
(5) 悬臂 1
(6) C&P 贴片头
(7) 显示器 (2x)
(8) 键盘 (2x)
(9) 悬臂 2
