3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.6 贴片头 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 118 3 图 3.6 - 4 6 吸嘴收集贴片头 - 功能组，第二部分 3 (1) 中间分布器 印制电路板，在盖子下面 (2) 星形轴 -DR 马达 (3) Z 轴马达 (4) 阀调整驱动 装置 (5) C&P 元件照相机 （ 30 型， 27 x 27 ，数字）
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.6 贴片头
117
3.6.2 用于高速 IC 贴片的 6 吸嘴收集贴片头
部件号 00119875-xx 6 吸嘴 C&P 贴片头， D2i/D1i
3

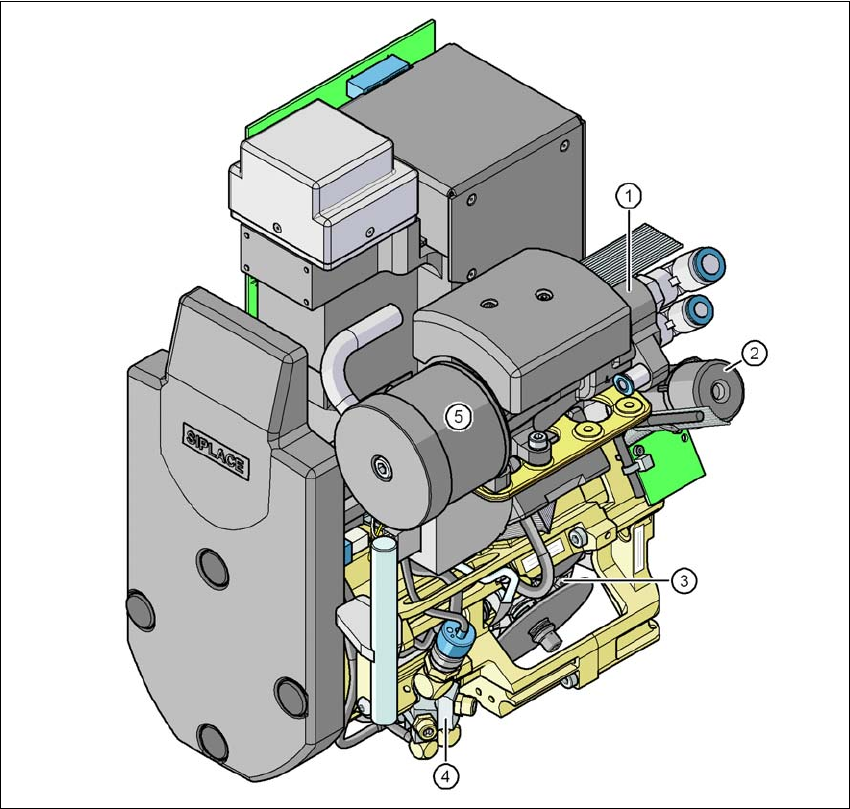

图
3.6 - 3 6
吸嘴收集贴片头
-
功能组，第一部分
(1) 真空发生器
(2) DP 马达， DP 轴
(3) 带有 6 个段位器光栅盘的星形轴
(4) 吹气压力阀
(5) 消声器
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.6 贴片头 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
118
3
图
3.6 - 4 6
吸嘴收集贴片头
-
功能组，第二部分
3
(1) 中间分布器印制电路板，在盖子下面
(2) 星形轴 -DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) C&P 元件照相机 （30 型， 27 x 27，数字）
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.6 贴片头
119
3.6.2.1 说明
6 吸嘴收集贴片头遵循收集贴片原理。配备了高分辨率数字元件照相机的 6 吸嘴收集贴片头可以
贴装的元件边长最高能达到 27 mm，且非常精确和快速。因此，它适用于包括大量 IC 的产品。
即便在 PLCC 44 到 QFP 208 范围内使用，也能显著提高贴片量。
3.6.2.2 使用真空泵的操作
6 吸嘴收集贴片头可以进行转换以适应真空泵的操作，从而更有效地制造真空状态 （见第 6.16
节，第 302 页）。
3.6.2.3 技术数据
3
配备高分辨率元件照相机（30 型，27 x 27，数字）的
6 吸嘴收集贴片头
（见第 3.9.2
节，第 141 页）
元件范围
a
0201 至 27 x 27 mm²
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
8.5 mm
0.3 mm
0.15 mm
< 18 x 18 mm² 的元件为 0.25 mm
≥ 18 x 18 mm² 的元件为 0.35 mm
< 18 x 18 mm² 的元件为 0.14 mm
≥ 18 x 18 mm² 的元件为 0.2 mm
0.6 x 0.3 mm²
27 x 27 mm²
5 g
