3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.6 贴片头 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 120 程序设定功率级 1 2 3 4 5 程序设定的贴片力 [N] 2.4 ± 0.5 2.4 ± 0.5 3 + 1 4 + 1 5 + 1 吸嘴类型 8xx 、 9xx X/Y 轴精确度 b ± 52.5 μ m/3 σ , ± 70 μ m/4 σ 角度精确度 ± 0.225°…
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.6 贴片头
119
3.6.2.1 说明
6 吸嘴收集贴片头遵循收集贴片原理。配备了高分辨率数字元件照相机的 6 吸嘴收集贴片头可以
贴装的元件边长最高能达到 27 mm，且非常精确和快速。因此，它适用于包括大量 IC 的产品。
即便在 PLCC 44 到 QFP 208 范围内使用，也能显著提高贴片量。
3.6.2.2 使用真空泵的操作
6 吸嘴收集贴片头可以进行转换以适应真空泵的操作，从而更有效地制造真空状态 （见第 6.16
节，第 302 页）。
3.6.2.3 技术数据
3
配备高分辨率元件照相机（30 型，27 x 27，数字）的
6 吸嘴收集贴片头
（见第 3.9.2
节，第 141 页）
元件范围
a
0201 至 27 x 27 mm²
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
8.5 mm
0.3 mm
0.15 mm
< 18 x 18 mm² 的元件为 0.25 mm
≥ 18 x 18 mm² 的元件为 0.35 mm
< 18 x 18 mm² 的元件为 0.14 mm
≥ 18 x 18 mm² 的元件为 0.2 mm
0.6 x 0.3 mm²
27 x 27 mm²
5 g
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.6 贴片头 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
120
程序设定功率级
1
2
3
4
5
程序设定的贴片力 [N]
2.4 ± 0.5
2.4 ± 0.5
3 + 1
4 + 1
5 + 1
吸嘴类型 8xx、 9xx
X/Y 轴精确度
b
± 52.5 μm/3σ, ± 70 μm/4σ
角度精确度
± 0.225°/3σ, ± 0.3°/4σ
元件范围
99.8%
元件照相机类型
30
照明级别
5
可能的照明级别设置
256
5
a) 请注意，可以放置的元件范围还会受到衬垫几何形状、客户特定的标准和封装公差的影响。
b) 精确值可使用与厂商无关的 IPC 标准测量得出。
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.6 贴片头
121
3.6.3 SIPLACE 拾取贴片头 （适用于高精确度的 IC 贴片）
部件号 00119833-xx P&P 贴片头
3

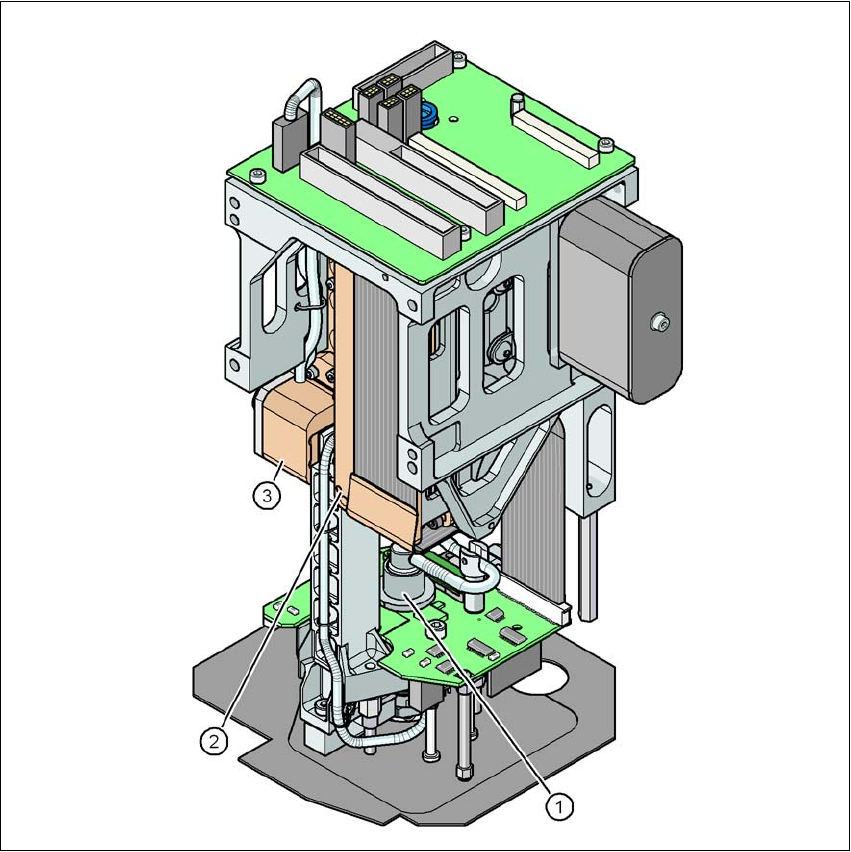

图
3.6 - 5
适用于高精确度
IC
贴片的拾取贴片头
(1) DP 轴
(2) Z 轴驱动装置
(3) Z 轴增量距离测量系统
3.6.3.1 说明
此高级贴片头遵循拾取贴片原理。SIPLACE 拾取贴片头适合处理特别困难或大型的元件。元件由
贴片头拾取后，根据贴片位置进行光学对中，然后旋转至所需的贴片角度。通过吹气将这些元件
轻柔而准确地放在 PCB 上。
