3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.7 悬臂系统 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 124 悬臂系统由两个功能组构成： – X 轴和 – Y 轴 3.7.2 X 轴的结构 3 图 3.7 - 2 X 轴的结构 X 轴主要由以下主要组件构 成： – 悬臂 (1) – 贴片头座 (2) – 线性测量系 统 (3) – X 轴导向系统 (4) – X 轴三相交流伺服马达 …
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.7 悬臂系统
123
3.7 悬臂系统

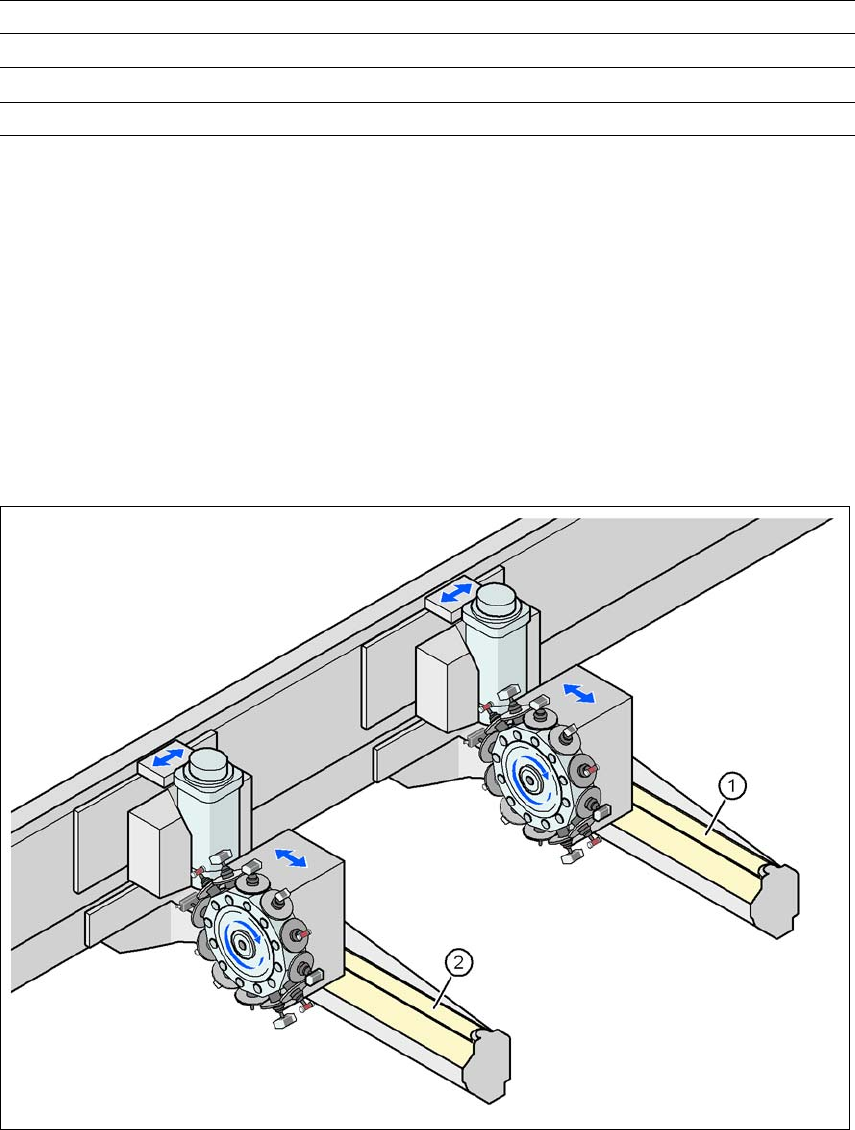

3.7.1 悬臂位置
3
图
3.7 - 1
悬臂位置
(1) 悬臂 1 （D1i 和 D2i）
(2) 悬臂 2 （D2i）
元件范围
99.8% 99.9% 99.8%
元件照相机类型
36 33 25
照明级别
666
可能的照明级别设置
256
6
256
6
256
6
a) 请注意可以贴装的元件范围还会受到垫子几何形状、客户特定的标准、元件封装公差和元件公差的影响。
b) 如果使用了标准吸嘴
c) 精确值可使用与厂商无关的 IPC 标准测量得出。
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.7 悬臂系统 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
124
悬臂系统由两个功能组构成：
– X 轴和
– Y 轴

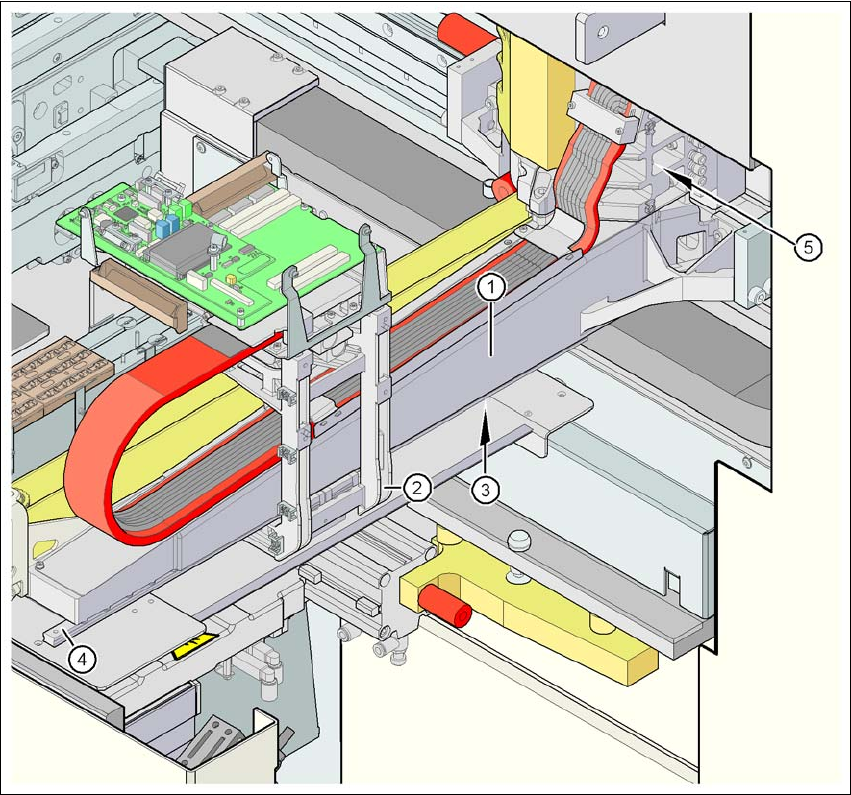

3.7.2 X 轴的结构
3
图
3.7 - 2 X
轴的结构
X 轴主要由以下主要组件构成：
– 悬臂 (1)
– 贴片头座 (2)
– 线性测量系统 (3)
– X 轴导向系统 (4)
– X 轴三相交流伺服马达 (5)
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.7 悬臂系统
125
贴片头座装有下列元件：
– 副悬臂照相机 （用于 PCB 视像组件的照相机）
– 贴片头控制板
– 用于 X 轴测量系统的测量头
– 收集贴片头 (SIPLACE D2i)
– 收集贴片头和拾取贴片头 (SIPLACE D1i)
3.7.3 X 轴的技术数据
3
驱动装置 三相交流伺服马达 / 齿形皮带
最大速度
2.5 m/s
移动行程
470 mm
距离测量系统 金属线性光栅尺
测量长度
520 mm
光栅尺长度
520 mm
分辨率
1 μm
