3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.8 PCB 传送导轨系统 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 138 PCB 曲度下降，最大 0.5 mm 3 → 使用磁针支承获得此值。 印制电路板 磁针 支承 可移动的夹紧装置 固定的夹紧边缘 传送导轨轨道 0.5 mm
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.8 PCB 传送导轨系统
137

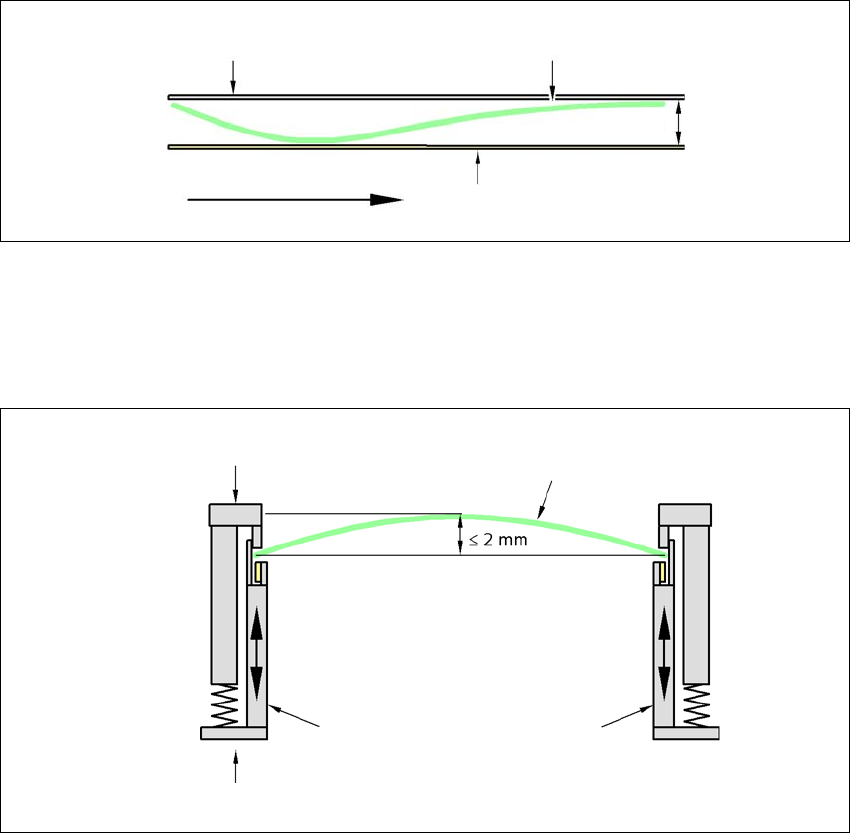

行程方向的 PCB 曲度 + PCB 厚度 <5.5 mm
3
3
3.8.8.2 贴片时的 PCB 曲度
2 毫米的曲度可导致 PCB 中间局部基准点和墨点出现问题。数字照相机的焦距为 2 mm。如果考
虑了所有的公差，此值会降低到 1.5 mm。另外请注意，元件高度将因曲度而降低。
3
3
固定的夹紧边缘
传送带
印制电路板
PCB 传送方向
5.5 mm
可移动的夹紧装置
固定的夹紧边缘
印制电路板
传送导轨轨道
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.8 PCB 传送导轨系统 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
138

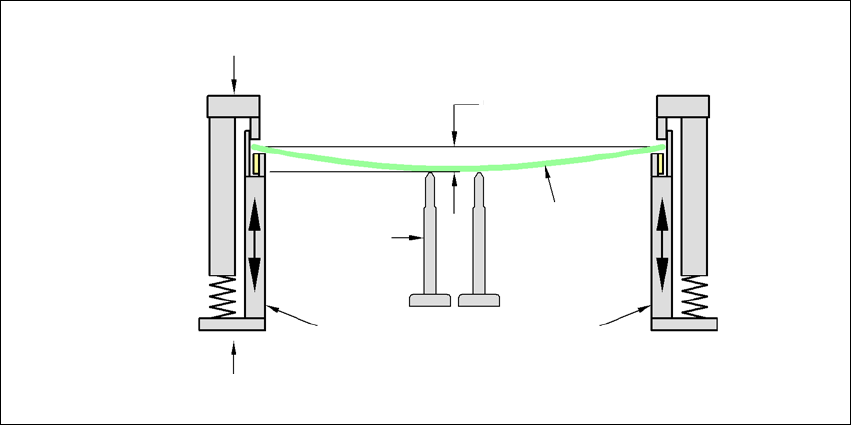

PCB 曲度下降，最大 0.5 mm
3
→ 使用磁针支承获得此值。
印制电路板
磁针
支承
可移动的夹紧装置
固定的夹紧边缘
传送导轨轨道
0.5 mm
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.9 视像系统
139
3.9 视像系统
每个收集贴片头都可以集成一个元件照相机 （见图 3.6 - 2，第 114 页和图 3.6 - 4，第 118 页）。
在 D1i 贴片机上，适用于拾取贴片头的 36 型静止元件照相机可以安装到贴片机支架上（见图 3.9
- 1 中的 1）
3
图
3.9 - 1 D1i
贴片机：静止元件照相机 （
36
型）的装配位置
元件视像组件
用于确定：
– 元件在吸嘴处的精确位置，以及
– 元件封装形式的几何形状。
PCB
视像组件
使用 PCB 上的基准点，以确定：
– PCB 的位置
– PCB 的旋转角
– PCB 的偏移。
PCB 照相机 （见图 3.9 - 5
中的 2，第 143 页）可以固定在悬臂轴底部。通过使用供料器组件上
的基准点，可精确测定元件拾取位置，而这点对于小型元件至关重要。
