3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 152 3.10.8.4 12 / 16 mm S 料带供料器组件 3 图 3.10 - 4 12 / 16 mm S 料带供料器组件 部件号 00141 092-xx 3 宽度 30.3 mm 3 每个供料器组件的料槽数目 1 3 已填充的供料器组件位置 1 3 每台贴片机的最…
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件
151

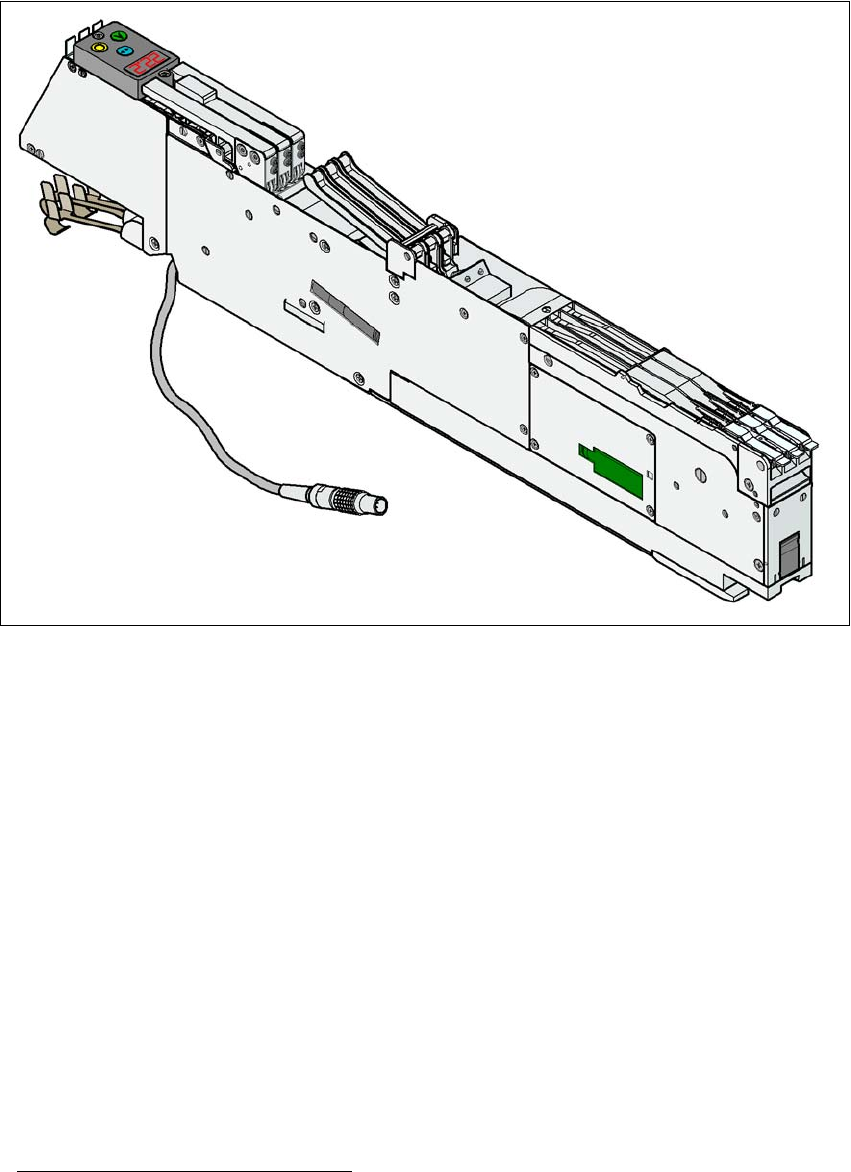

3.10.8.3 用于 0201 和大型元件的 3 x 8 mm SL 料带供料器组件
3
图
3.10 - 3
用于
0201
和大型元件的
3x8mm SL
a
料带供料器组件
3
部件号 00141088-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 3 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 10,000 3
传送导轨增量 2 mm / 4 mm / 8 mm 3
料带材料 纸带和起泡带 3
最大元件高度 2.5 mm 3
元件范围 从 0201 开始 3
2 拾取位置 前面位置： 元件 ≥ 1.6 mm
后面位置：元件 ≤ 1.6 mm 3
3
已在该供料器组件上实现了新的 “按需供料”原则，以降低元件抛料率。贴片头移到拾取位置
前，不会将元件运送到拾取位置。
aSL =无遮门，即没有任何元件罩
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
152

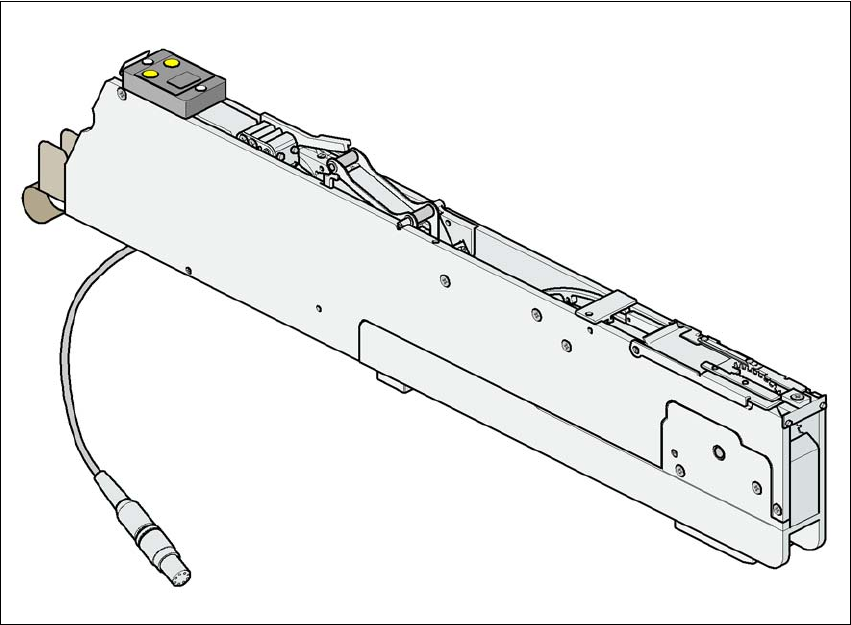

3.10.8.4 12 / 16 mm S 料带供料器组件
3
图
3.10 - 4 12 / 16 mm S
料带供料器组件
部件号 00141092-xx 3
宽度 30.3 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 4,000 3
传送导轨增量 以 4 mm 为一个增量单位，
从 4 mm 增加到 24 mm 3
料带材料 纸带和起泡带 3
最大元件高度 14 mm 3
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件
153
3.10.8.5 24 / 32 mm S 料带供料器组件
图
3.10 - 5 24 / 32 mm S
料带供料器组件
部件号 00141093-xx 3
宽度 42.4 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 1.5 3
每台贴片机的最大供料器组件数量 2 x 10 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量 以 4 mm 为一个增量单位，
从 4 mm 增加到 40 mm 3
料带材料 起泡带 3
最大元件高度 14 mm 3
