3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
160
3.10.8.12 88 mm S 料带供料器组件
图
3.10 - 12 88 mm S
料带供料器组件
部件号 00141070-xx 3
宽度 98.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 3.5 3
每台贴片机的最大供料器组件数量 2 x 4 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量 以 4 mm 为一个增量单位，
从 4 mm 增加到 96 mm 3
料带材料 起泡带 3
最大元件高度 14 mm 3
3
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件
161

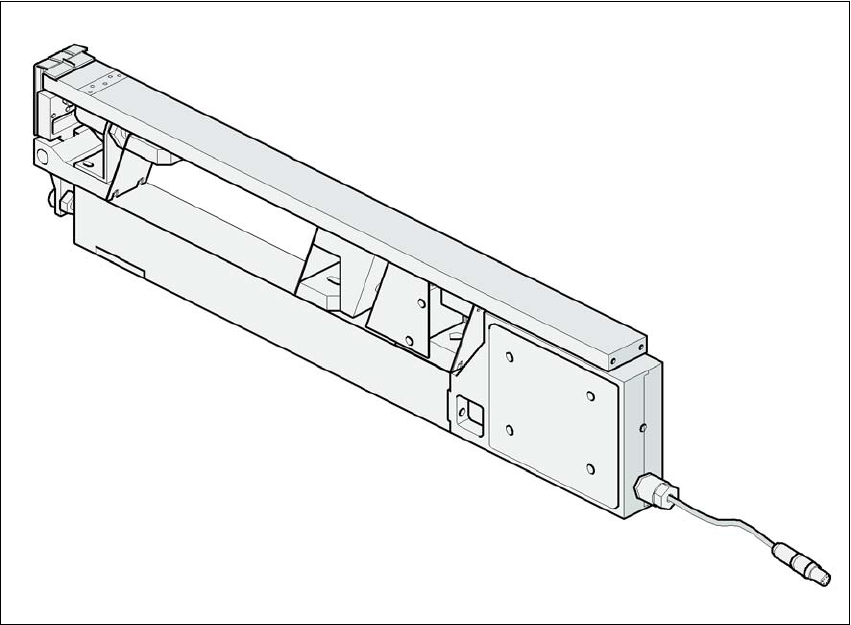

3.10.8.13 线性振动供料器， 3 型
3
图
3.10 - 13
线性振动供料器，
3
型
部件号 00142031-xx 3
宽度 28 mm 3
每个供料器料槽数 1、 2 或 3 3
已填充的位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
元件容量 每个钢料盒最多 150 个 3
具体多少个取决于元件长度 3
钢料盒规格 9.5 mm 宽 / 3x 3
15 mm 宽 / 2x 3
> 15 mm 宽 / 1x 3
30 mm 宽 / 1x 3
SIPLACE Pro 的振动时间 变量 （从 400 至 1,000 毫秒以上） 3
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
162
3.10.8.14 散料盒式供料器组件
3
图
3.10 - 14
散料盒式供料器组件
部件号 00142318-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 2 3
已填充的供料器组件位置 1 3
每台贴片机供料器组件的最大数目
2 x 15 3
元件容量 高达 50,000 个 3
供料导轨 0402 / 0.5 mm 高部件号 00142319-xx 3
0603 / 0.80 mm 高部件号 00142322-xx 3
循环时间 < 60 毫秒 3
有关散料盒式供料器组件压缩空气供给的说明，见第 3.11.6
节，第 175 页。 3
