用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件 163 3.10.8.15 Surf 料带供料器组件 为了放置 bare dies ， 需要供料元件的 surf 料带供料器组件。 在此， 有这些 8 mm 料带和 12 或 16 mm 料带供料器组件版本。 3 图 3.10 - 15 Surf 料带供料器组件 供料器组件的操作…

100%1 / 320
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
162
3.10.8.14 散料盒式供料器组件
3
图
3.10 - 14
散料盒式供料器组件
部件号 00142318-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 2 3
已填充的供料器组件位置 1 3
每台贴片机供料器组件的最大数目
2 x 15 3
元件容量 高达 50,000 个 3
供料导轨 0402 / 0.5 mm 高部件号 00142319-xx 3
0603 / 0.80 mm 高部件号 00142322-xx 3
循环时间 < 60 毫秒 3
有关散料盒式供料器组件压缩空气供给的说明，见第 3.11.6
节，第 175 页。 3
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件
163
3.10.8.15 Surf 料带供料器组件
为了放置 bare dies，需要供料元件的 surf 料带供料器组件。在此，有这些 8 mm 料带和 12 或 16
mm 料带供料器组件版本。
3
图

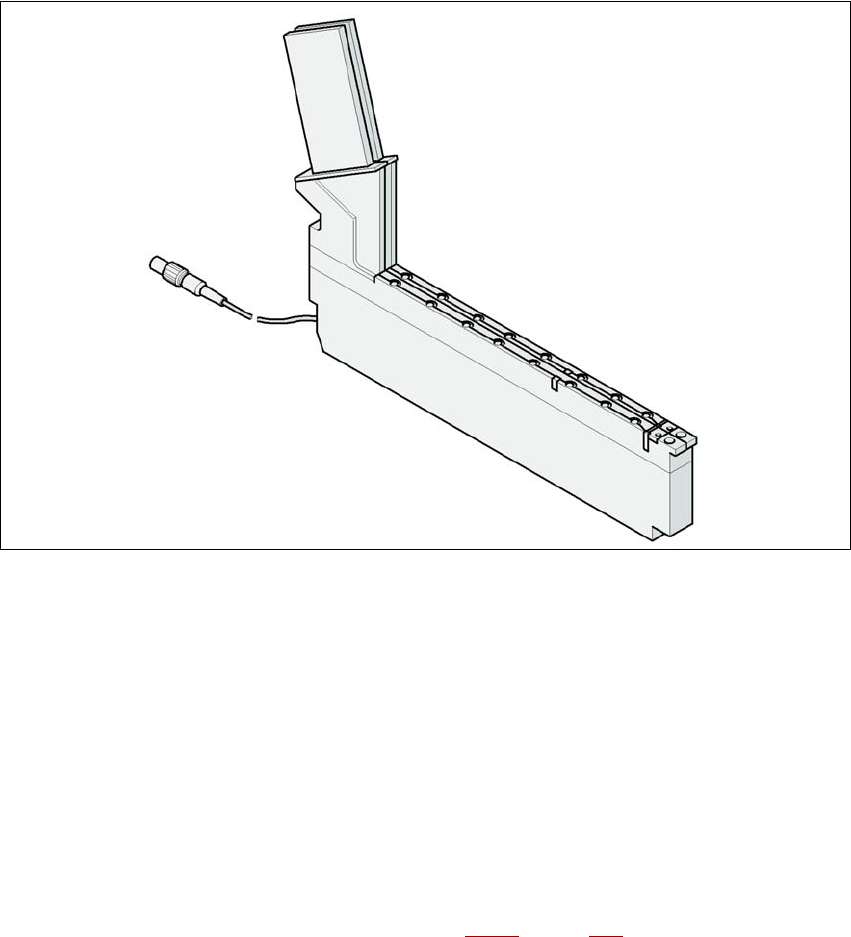

3.10 - 15 Surf
料带供料器组件
供料器组件的操作方法见供料器组件的操作说明。
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
164
技术数据 3
3
3
3
Surf 料带供料器组件的参数 3
Surf 料带供料器组件的参数可以在 SIPLACE Pro 计算机中进行修改。
料带宽度
8/12/16 mm
推荐使用的供料器料带和元件
尺寸
8 mm： 1 x 1 mm² - 2.3 x 2.3 mm² 元件
12 mm：2.3 x 2.3 mm² - 5 x 5 mm² 元件
16 mm： 3.8 x 3.8 mm² - 9.5 x 9.5 mm² 元件
surf tape 上的 bare die 包装精度 Bare die 尺寸，最大为 2.3 x 2.3 mm²: +/- 100 μm, 6σ
Bare die 尺寸，大于 2.3 x 2.3 mm²: +/- 200 μm, 6σ
（相对于料带袋的中央）
bare dies 与料带袋边缘之间应保留的
距离
最小 0.4 mm
推杆针 根据 bare die 的尺寸，分单针或三针
料带材料 米
料带标准 IEC 286-3、 DIN-IEC-286、 EIA 481 和 JIS C 0806
料盘直径 7" 至 15"
供料器组件的占地面积 元件料台上的位置 1
