3.10.8.15 Surf 料带供料器组件
为了放置 bare dies，需要供料元件的 surf 料带供料器组件。在此，有这些 8 mm 料带和 12 或 16
mm 料带供料器组件版本。
3
图

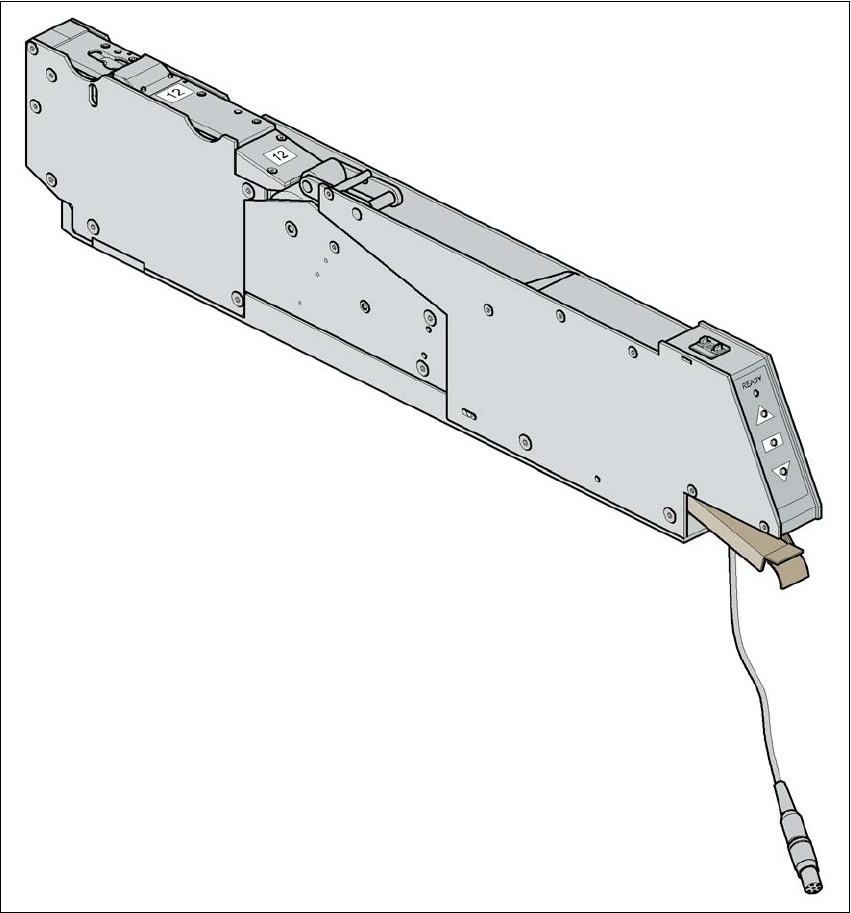

3.10 - 15 Surf
料带供料器组件
供料器组件的操作方法见供料器组件的操作说明。
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.10 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
164
技术数据 3
3
3
3
Surf 料带供料器组件的参数 3
Surf 料带供料器组件的参数可以在 SIPLACE Pro 计算机中进行修改。
料带宽度
8/12/16 mm
推荐使用的供料器料带和元件
尺寸
8 mm： 1 x 1 mm² - 2.3 x 2.3 mm² 元件
12 mm：2.3 x 2.3 mm² - 5 x 5 mm² 元件
16 mm： 3.8 x 3.8 mm² - 9.5 x 9.5 mm² 元件
surf tape 上的 bare die 包装精度 Bare die 尺寸，最大为 2.3 x 2.3 mm²: +/- 100 μm, 6σ
Bare die 尺寸，大于 2.3 x 2.3 mm²: +/- 200 μm, 6σ
（相对于料带袋的中央）
bare dies 与料带袋边缘之间应保留的
距离
最小 0.4 mm
推杆针 根据 bare die 的尺寸，分单针或三针
料带材料 米
料带标准 IEC 286-3、 DIN-IEC-286、 EIA 481 和 JIS C 0806
料盘直径 7" 至 15"
供料器组件的占地面积 元件料台上的位置 1
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件
165

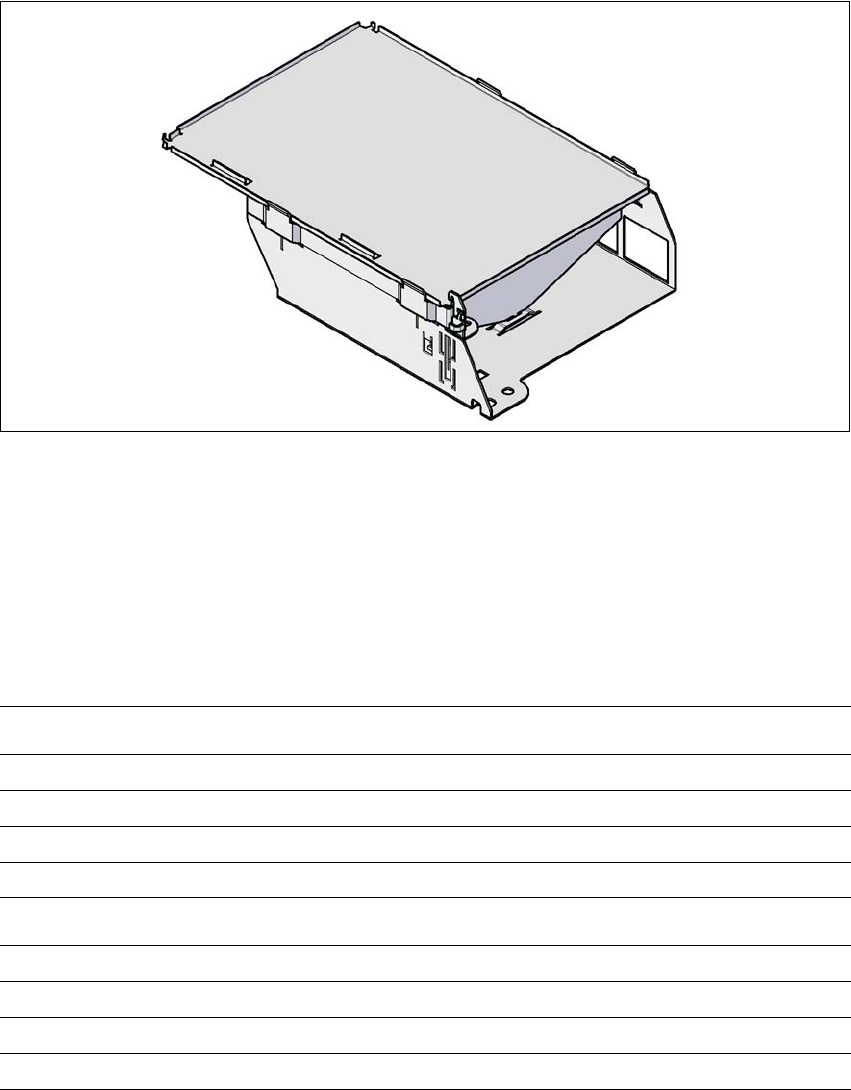

3.10.9 华夫盘固定器
部件号 00116430-01 大型华夫盘的固定器 (260x360mm²)
部件号 00116432-01 大型华夫盘的固定器 (136x360mm²)
3
3.10.9.1 说明
华夫盘固定器用于固定可提供元件的 JEDEC 料盘。 该固定器位于元件料台上，类似一个供料器
模块，并且华夫盘是手动更改的。
如果只需通过华夫盘贴装少数几种类型的元件，建议使用料盘固定器设置。
3.10.9.2 技术数据
3
大型华夫盘的固定器
尺寸 LxWxH
425 x 264 x 113 mm³
元件料台上填充的位置
9
定位选项 位置 1 (SIPLACE D1i)
贴片头的范围 P&P、 C&P6、 C&P12
小型华夫盘的固定器
尺寸 LxWxH
425 x 140 x 113 mm³
元件料台上填充的位置
5
定位选项 位置 1 (SIPLACE D1i)
贴片头的范围 P&P、 C&P6、 C&P12
