3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 170 3.1 1 料车 部件号 00119822- xx 料车 D2i/D1i 贴片机可以装配一台或两台料车。 位置编号如下图所示。 3 图 3.1 1 - 1 料车的位置 (1) 料位 1 (2) 料位 3 (T) PCB 行程方向 料车为独立组件，可在外部的安装 区和供料器一起安…
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 供料器组件
169
3.10.10.2 技术数据
已填充的位置 3 3
元件尺寸 最大 36 x 36 mm²
取决于贴片头类型 3
可能的涂层厚度 25， 35， 45， 55， 65， 75 μm 3
更换涂层厚度所需时间 1 分钟以内 3
间隙高度公差 ±5 μm 3
料台旋转 1 次的时间可以 使用电位计进行设置
（0 - 10 秒） 3
元件下降时间 可设为 0 - 2 秒
以 0.1 秒为增量 3
焊剂 高粘度焊剂、导电胶 3
更多有关编程的技术数据和信息可以在 Betriebsanleitung DIP-Modul / DIP 组件用户手册 （部件
号 00195065-xx）中找到。
3
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
170
3.11 料车
部件号 00119822-xx 料车 D2i/D1i
贴片机可以装配一台或两台料车。位置编号如下图所示。
3

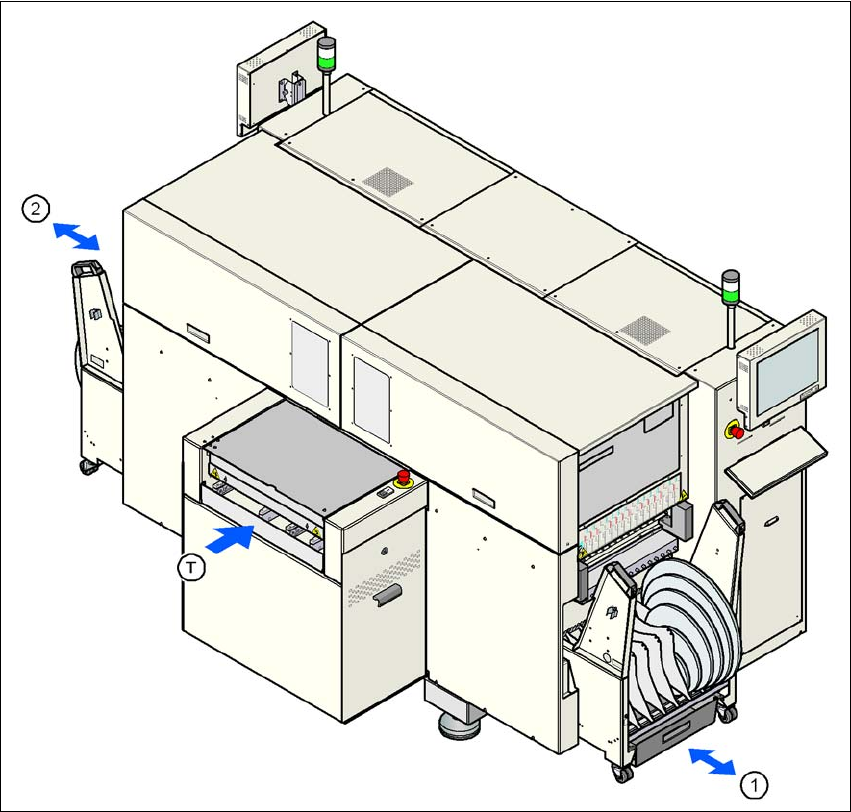

图
3.11 - 1
料车的位置
(1) 料位 1
(2) 料位 3
(T) PCB 行程方向
料车为独立组件，可在外部的安装区和供料器一起安装。也就是说，生产区只在需要更换料车
时，才短时间中断。
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.11 料车
171
请注意： 3
外部安装时，需要为料车配上一个外部电源 （见第 3.11.5 节，第 175 页）。
3

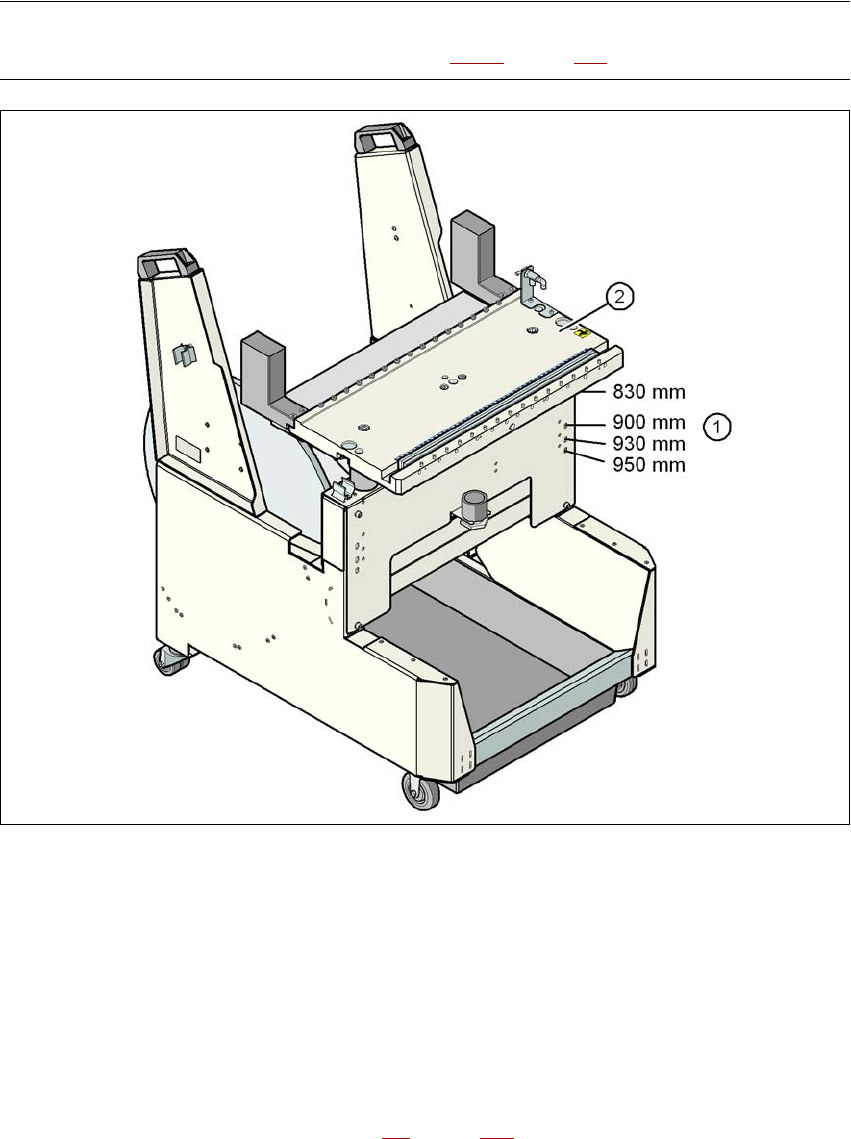

图
3.11 - 2 PCB
传送高度为
830 mm
的料车
3
(1) 传送导轨高度为 830 - 950 mm 的孔
(2) 元件料台
属性
– 料车能够轻松移动。
– 料车在贴片机中的位置安装得十分精确，甚至可以处理 01005 元件。
– 仅仅在一些简单的操作中，可以对料车进行调整，使其适合 PCB 传送导轨高度 830 mm、
900 mm、 930 mm 和 950 mm （见第 4.4
节，第 214 页）。
– 料带容器可以容纳直径高达 15 英寸 （最高可选 19 英寸）的料盘。
