用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.11 料车
175

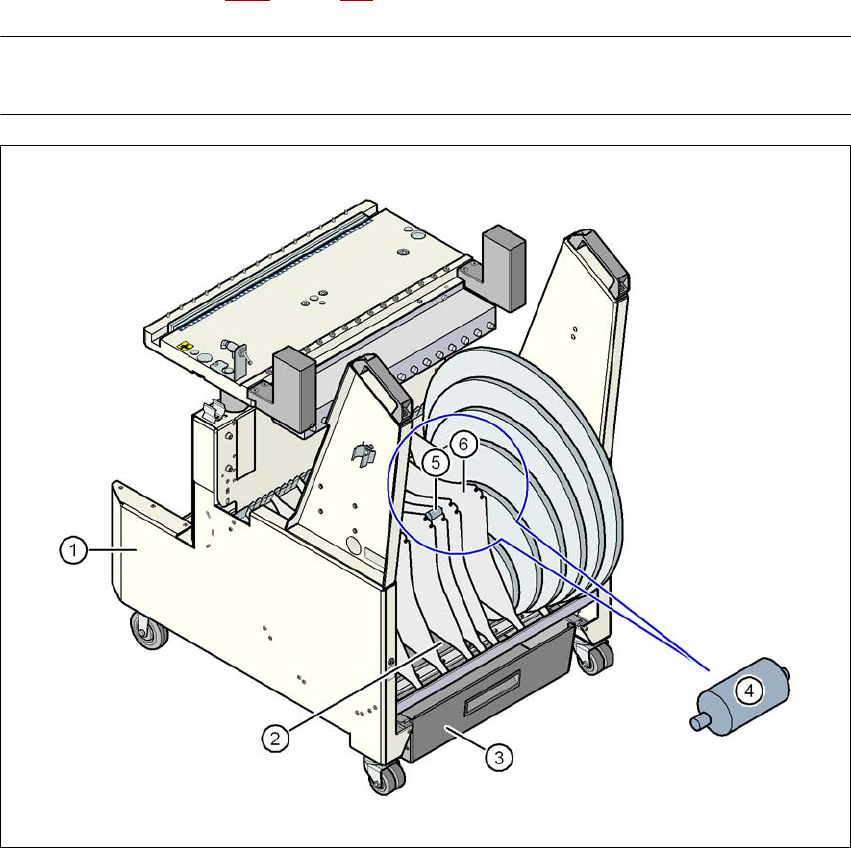

3.11.4.1 最大料盘直径
料盘可以安装到料带容器中的心轴上。结果将反映第三个料盘的支座是否安装。
3
3
3
3.11.5 料车的外部电源
部件号 00119781-xx 外部电源，供料器料台 D2i/D1i
部件号 00119030-xx 扩展料台，供料器料台
为尽可能缩短安装时间，可以在贴片机外的一个地方预先安装料车。安装后，可以检查供料器组
件的功能和设置是否正常，以便使用。我们提供了相应的外部电源，以便向料车供应所需的电和
压缩空气供给。
3.11.5.1 技术数据
该套件包括一根符合欧洲标准的主电源电缆、一根符合美国标准的主电源电缆、一根连接电源和
料车的连接电缆。
3.11.6 散料盒式供料器组件压缩空气供给
部件号 00142335-xx 散料盒式压缩空气分配器
有了压缩空气，散料盒式供料器组件才能进行工作。因此，散料盒式供料器组件压缩空气供给可
用作一个选项。
它的安装非常容易。使用两个螺钉 （图 3.11 - 5
中的 2）将压缩空气分配器 （图 3.11 - 5 的 1）紧
固在元件料台 （图 3.11 - 5
中的 3）上。然后，将分配器连接到料车的压缩空气供给上。分配器
的后部有保持夹 （图 3.11 - 5
中的 4）。保持夹会将散料盒式供料器组件固定到元件料台上，并因
此而确保完美的压缩空气供给。
PCB 传送导轨高度 最大料盘直径 无接合检测选项 无接合检测选项
950 mm
19"
17"
是
是
否
是
930 mm 17"
是是
900 mm 17"
是否
830 mm 15"
否否
主电源电压 交流 230 V ± 5%
交流 120 V ± 5%
压缩空气连接 最大 1.0 MPa (10 bar)
输出电压 可以使用电压调节器进行调节
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
176
3

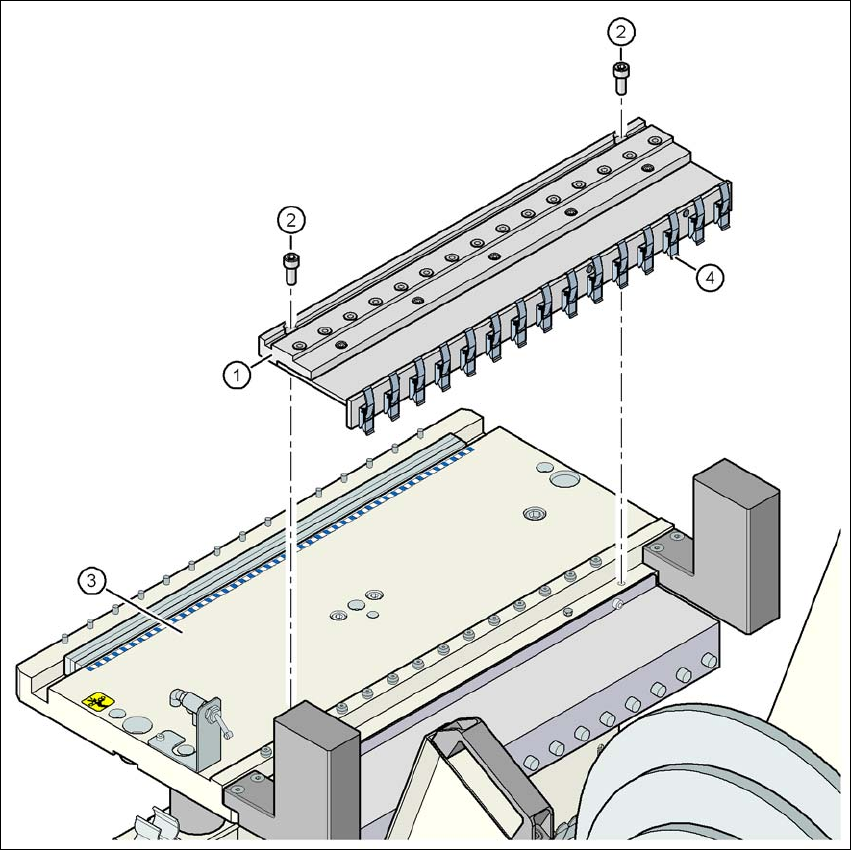

图
3.11 - 5
散料盒式供料器组件压缩空气供给
(1) 压缩空气分配器
(2) DIN 912 螺钉， M8x20， 2x
(3) 元件料台
(4) 保持夹
