用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.11 料车 177 3.1 1.7 中层料盘固定器 部件号 001 19773-xx D2i/D1i 的 中层料盘固定器 使用 3 x 8 mm 供料器组件最大设置时， 料盘可能被限制在基本容器 （图 3.11 - 6 中的 4 ）中 ，从 而阻止对料盘的处理。中层料盘 固定器 （图 3.11 -…
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
176
3
图
3.11 - 5
散料盒式供料器组件压缩空气供给
(1) 压缩空气分配器
(2) DIN 912 螺钉， M8x20， 2x
(3) 元件料台
(4) 保持夹
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.11 料车
177
3.11.7 中层料盘固定器
部件号 00119773-xx D2i/D1i 的 中层料盘固定器
使用 3 x 8 mm 供料器组件最大设置时，料盘可能被限制在基本容器 （图 3.11 - 6
中的 4）中，从
而阻止对料盘的处理。中层料盘固定器 （图 3.11 - 6
中的 1）允许将基本容器中受限制的料盘换
到中层料盘固定器中，这样就可轻松处理它了。设置和续料元件时，这种提高中层料盘固定器的
安排可改进人机工程学。

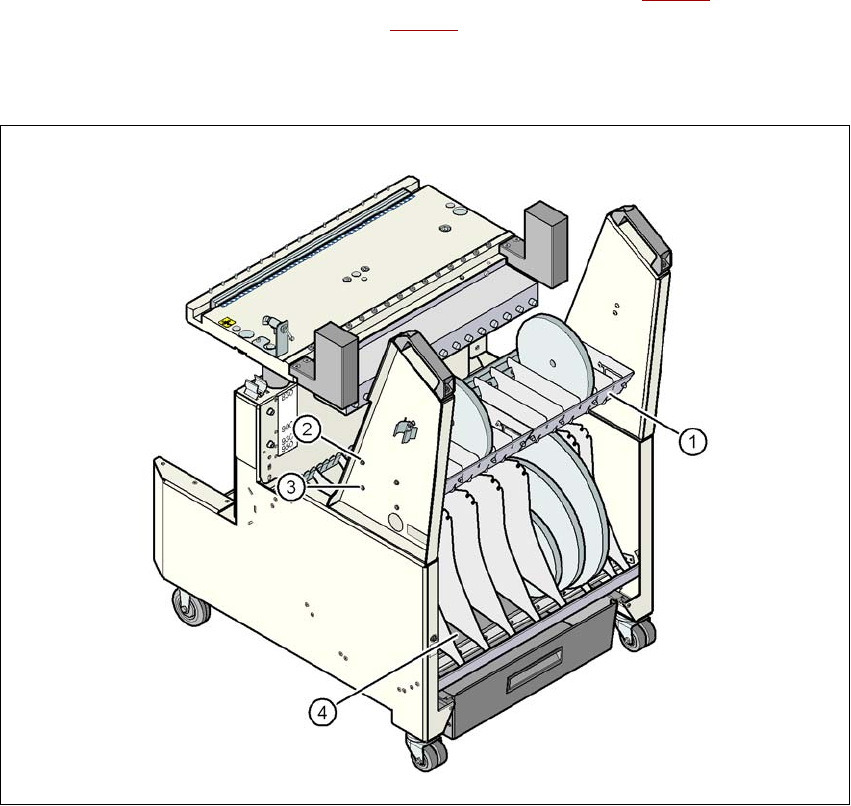

图
3.11 - 6
中层料盘固定器
(1) 中层料盘固定器
(2) 上部装配位置
(3) 下部装配位置
(4) 基本容器
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
178
可将中层料盘固定器安装料车上的两个不同高度的位置中 （图 3.11 - 6
中的 4，第 177 页）。 所
允许的最大料盘尺寸是 7 英寸。
将料车高度设为 900 mm 毫米时，根据装配位置，可将基本容器中的最大料盘直径假定为以下
值：
3
中层料盘固定器的宽度为料车的一半。 在定购时，会交付一个料盘固定器。 可将其安装到料车的
左侧或右侧。 如果要使用完整的料车宽度，则需要两个中层料盘固定器。
中层料盘固定器 基本容器中的最大料盘直径
上部装配位置 13 英寸
下部装配位置 10 英寸
