3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i 3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 180 3.1 1.9 废料带斜槽 3 图 3.1 1 - 8 废料带斜槽 废料带斜槽连接到料带切割器上。 被料带切割器切碎放到废料带 斜槽和料车废料容器的废料带。
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.11 料车
179
3.11.8 供料器组件固定装置
部件号 00119623-xx 供料器固定组件 D2i/D1i
供料器组件固定装置是一种附加的机械锁定设备。有时，它会阻止供料器组件移到元件料台上，
并因此而防止与贴片头相撞的危险发生。
供料器组件固定装置通过螺钉，固定在元件料台的前面板上。夹爪将供料器组件支脚固定住。对
于每个料车，都需要一个供料器组件固定装置。
3
图
3.11 - 7
供料器组件固定装置
(1) 供料器组件固定装置
(2) 元件料台
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.11 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
180
3.11.9 废料带斜槽
3
图
3.11 - 8
废料带斜槽
废料带斜槽连接到料带切割器上。被料带切割器切碎放到废料带斜槽和料车废料容器的废料带。
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.11 料车
181
3.11.10 废料带导槽
在标准版中，废料带导槽可将袋深最大为 17 毫米 的元件料带导入气动料带切割器。
3
图
3.11 - 9

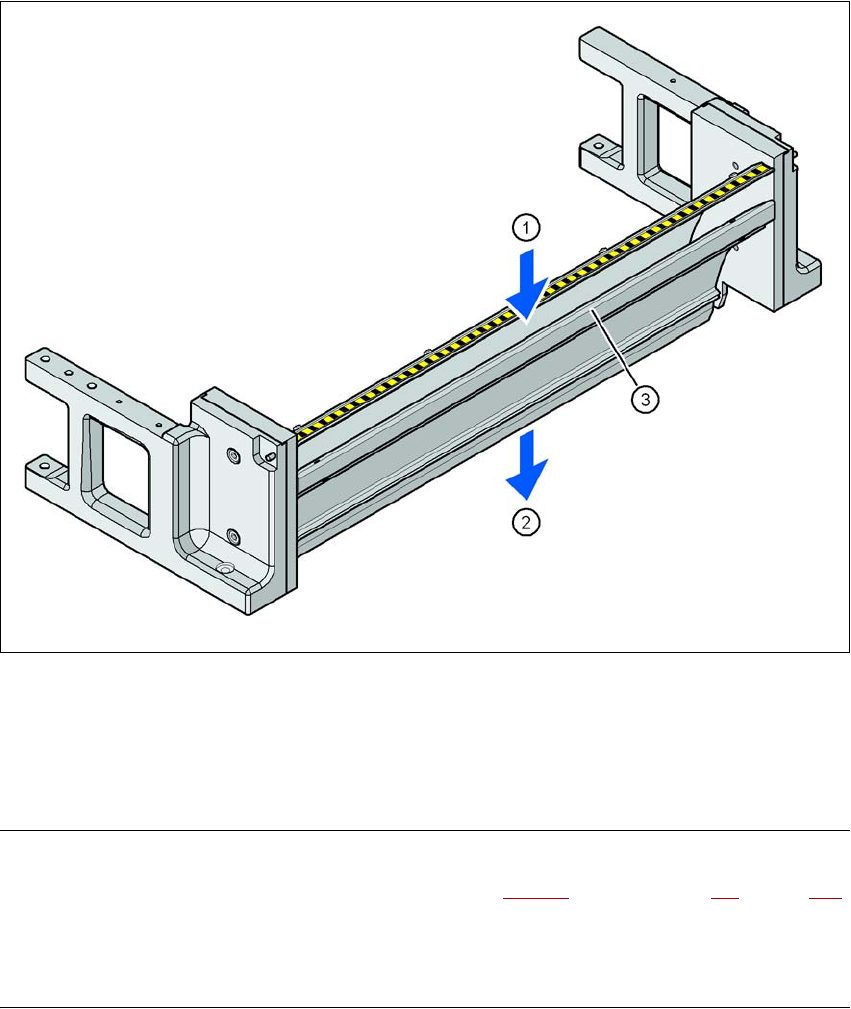

带元件抛料仓的废料带导槽
(1) 废料带进口槽
(2) 位于气动料带切割器上方的废料带出口槽
(3) 料带分隔板 <17 mm （若料带 >17 mm，可拆卸）
请注意
– 如果料带袋高度超过 17 毫米，可以拆卸分隔板 （图 3.11 - 9
中的 3）（见第 4.5 节，第 225
页）。
→ 不要立即将带有浅料带袋的供料器组件与带有深料带袋的供料器组件相邻放置。否则废料带
会重叠、缠绕在一起。
