用户手册 SIPLACE D1i/D2i 4 安装和试运行 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机 201 4.3 安装贴片机 4.3.1 贴片机上的 PCB 传送导轨的高度 贴片机可设置成以下 PCB 传送高度： 830 mm ±15 mm 标准高度 4 900 mm ±15 mm 选项 4 930 mm ±15 mm 选项 4 950 mm ±15 mm SMEMA 选项 4 请…
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
200

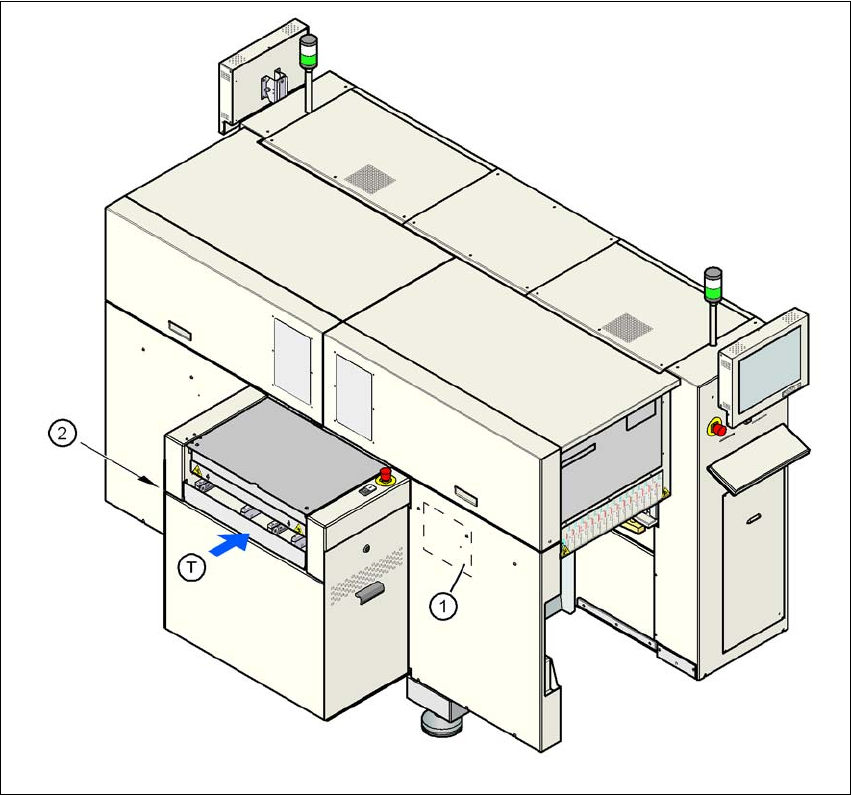

4.2.4 接口
4
图
4.2 - 10
接口
4
(1) 配有西门子传送导轨接口的传送导轨控件
(2) "PCB 输入 " 附件中的 PC 和 LAN 连接
(T) PCB 传送方向
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
201
4.3 安装贴片机
4.3.1 贴片机上的 PCB 传送导轨的高度
贴片机可设置成以下 PCB 传送高度：
830 mm ±15 mm 标准高度 4
900 mm ±15 mm 选项 4
930 mm ±15 mm 选项 4
950 mm ±15 mm SMEMA 选项 4
请注意 4
PCB 传送高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距离。
4.3.2 警告说明
危险 4
只有 ASM AS 工程师或合格人员才能安装、试运行贴片机。
→ 始终遵守适用的事故预防规定。
→ 不要躺在贴片机底下，以免接触到贴片机支脚。所有组件和部件都可以在元件供料器料台空
间内安装。但是，如果装配工作必须在贴片机底下完成，则必须用适当的方式固定贴片机。
叉车不得用做唯一的支承。
→ 确保悬臂位于 PCB 传送导轨区域的上方，以便在进行装配工作时，头部运动不受限制，否则
会伤及人。
→ 调整贴片机高度时，需要两个人来完成：
– 一个人进行装配，
– 一个人注意在装配过程中抬升的贴片机的情况，并确保贴片机不移动。
→ 穿上专用安全靴，保护双脚。
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
202
4.3.3 工具和设备
调整贴片机的高度时，需要以下工具和设备：
– 单头扳手，尺寸 65，部件号 00353827-01
尺寸 65，用于锁紧贴片机支脚的六角螺帽 M24 4
– 六角钥匙，尺寸 10，部件号 00373926-01
用于六角套筒螺钉 M12，固定贴片机支脚的垫块 4
– 升降叉车
叉长： 最短 1800 mm 4
负荷： 最小 3000 kg 4
叉间宽度： 见图 4.3 - 1
，第 203 页 4
– 酒精水平仪： 精确度
– 气垫运输系统： SIPLACE HSxx，部件号 00119002-xx
