4 安装和试运行 用户手册 SIPLACE D1i/D2i 4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 208 4.3.7.2 贴 片机支脚间隙和 PCB 双传送导轨的静止右 侧和左侧传送导轨边缘 4 图 4.3 - 4 贴片机支脚间隙和 PCB 双传送导轨的静止右侧和 左侧传送导轨边缘 （以毫米为单位） 右侧静止传送导轨 左侧静止传送导轨
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
207
4.3.7 贴片机支脚间隙和静止 PCB 传送导轨边缘

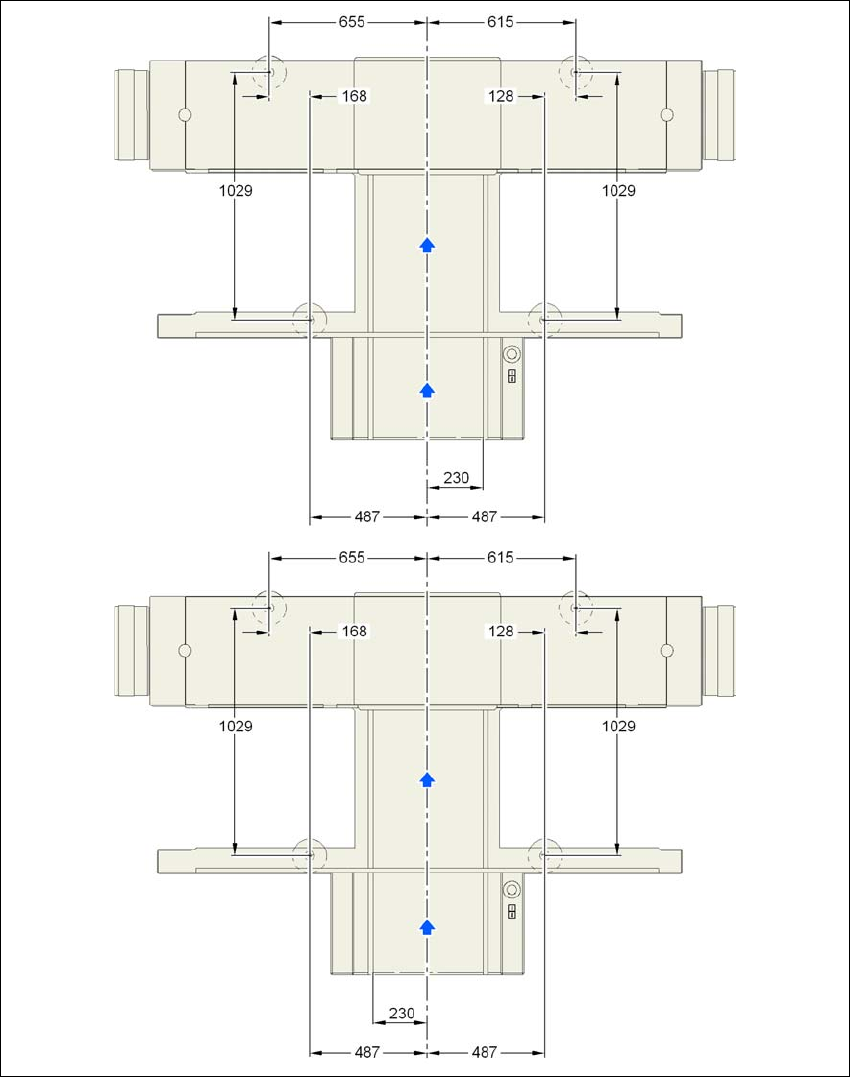

4.3.7.1 贴片机支脚间隙和 PCB 单传送导轨的静止右侧和左侧传送导轨边缘
4
图
4.3 - 3
贴片机支脚间隙和
PCB
单传送导轨的静止右侧和左侧传送导轨边缘 （以毫米为单位）
右侧静止传送导轨
左侧静止传送导轨
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
208

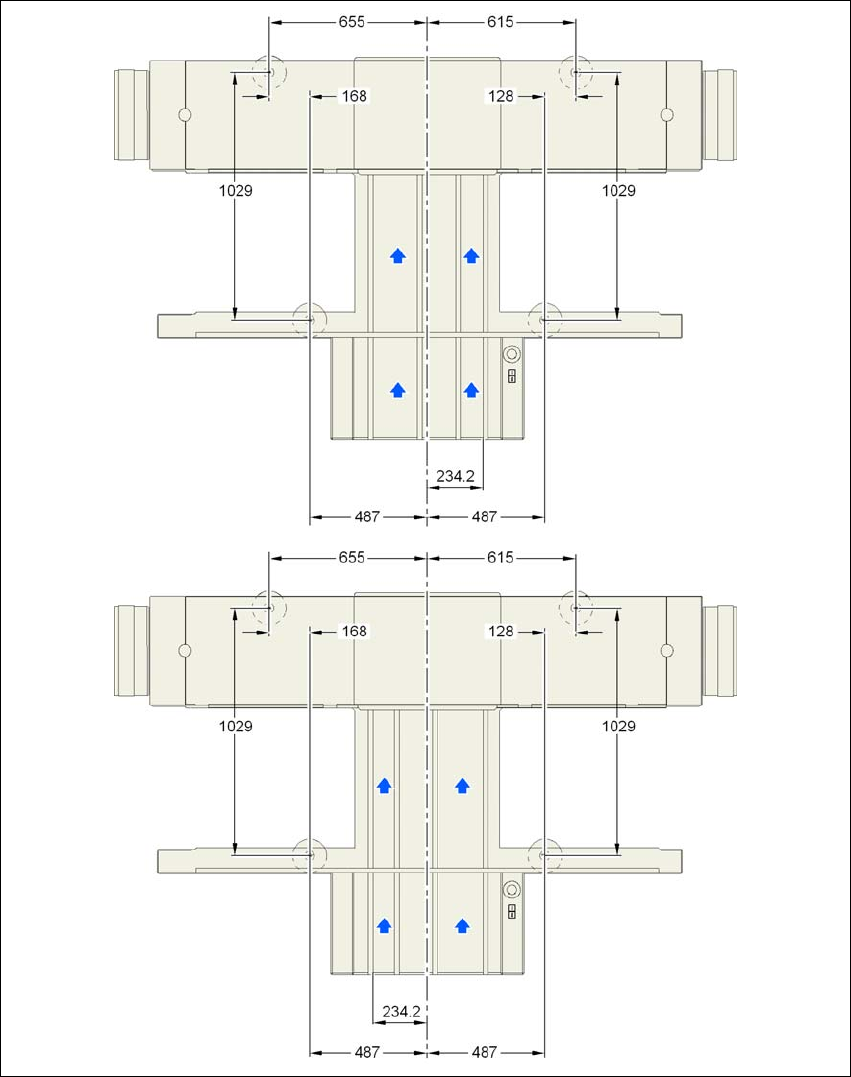

4.3.7.2 贴片机支脚间隙和 PCB 双传送导轨的静止右侧和左侧传送导轨边缘
4
图
4.3 - 4
贴片机支脚间隙和
PCB
双传送导轨的静止右侧和左侧传送导轨边缘 （以毫米为单位）
右侧静止传送导轨
左侧静止传送导轨
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
209

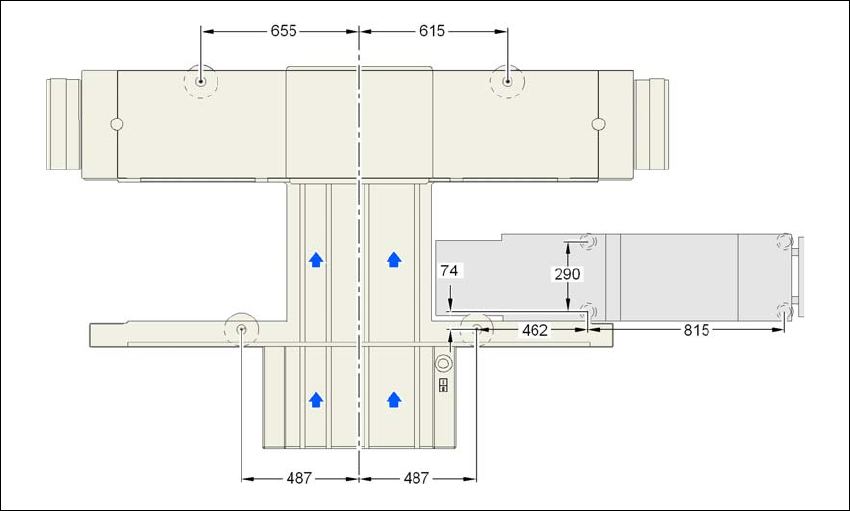

4.3.7.3 D1i 贴片机和 WPC 的贴片机支脚间隙
4
4
4
4
图
4.3 - 5
贴片机和
WPC
的贴片机支脚间隙 （毫米）
