用户手册 SIPLACE D1i/D2i 1 前言 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 1.1 贴片机说明 21 – 中层料盘固定器 使用 3 x 8 mm 供料器组件最大设置时， 料盘可能被限制在基本容器中， 从而阻止对料盘的处 理。中层料盘固定器允许将基 本容器中受限制的料盘换到 中层料盘固定器中，这样就可轻松 处理它了。设置和续料元件时 ，这种提高中层料盘固定器 的安排可改进人机工程学。 1 …
1 前言 用户手册 SIPLACE D1i/D2i
1.1 贴片机说明 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
20
1

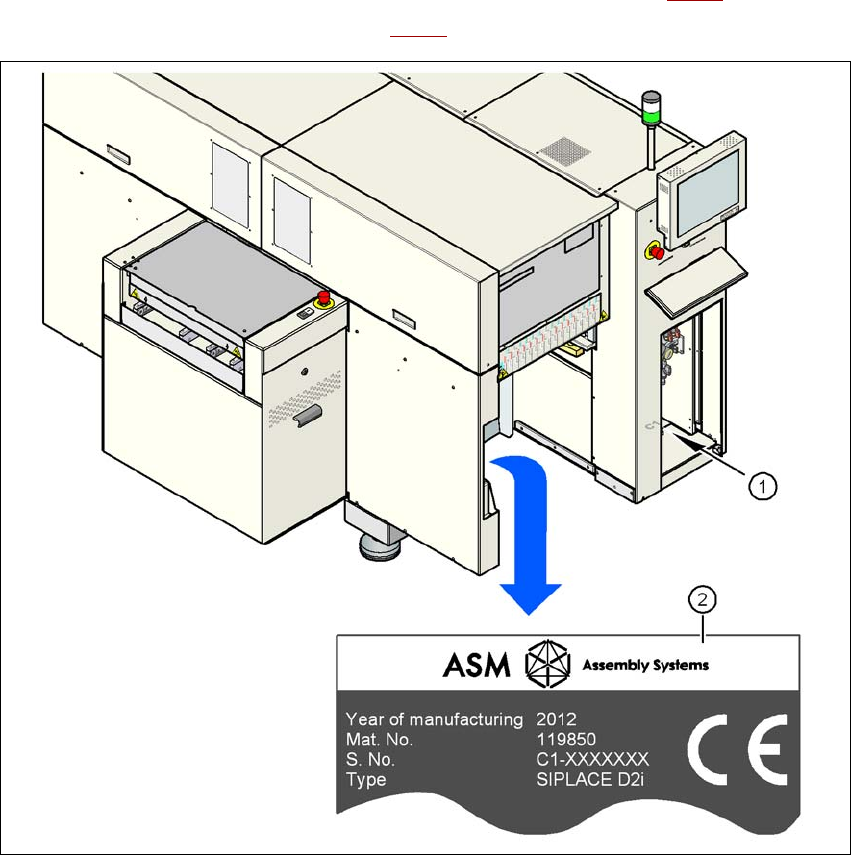

图
1.1 - 4 SIPLACE
原理
1.1.5 新的选件和性能特征
以下选项可扩展贴片机的功能：
– 01005 封装
SIPLACE D1i 和 D2i 可以贴装 01005 元件。为此，只需使用 01005 封装改装 12 吸嘴收集贴
片头。对于升级到 01005 封装，如果已安装 0201 封装，则不再需要新的元件照相机。 1
– 0201 封装
我们可提供 0201 封装，用于通过 12 吸嘴收集贴片头处理 0201 元件。可在贴片机上选择
0201 封装作为标配。 1
– 料车
料车的设计已进行了修订。固定的手柄取代了折叠手柄。这样更换料车时可节省时间。新的
料车是向下兼容的，因此可用于以前版本的贴片机。 1
1
1
用户手册 SIPLACE D1i/D2i 1 前言
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 1.1 贴片机说明
21
– 中层料盘固定器
使用 3 x 8 mm 供料器组件最大设置时，料盘可能被限制在基本容器中，从而阻止对料盘的处
理。中层料盘固定器允许将基本容器中受限制的料盘换到中层料盘固定器中，这样就可轻松
处理它了。设置和续料元件时，这种提高中层料盘固定器的安排可改进人机工程学。 1
– 元件照相机 30 型
元件照相机 30 型取代了元件照相机 29 型和 38 型。它支持光学对中 0201 元件以及 01005 元
件。 1
– 贴片机保护
已重新设计了保护罩。以前 D 系列贴片机中的对中脊已去除。保护罩打开时，可对贴片机的
内部进行随意访问。 1
