4.3.8.4 使用气垫运输系统校准贴片机
→ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
→ 升起贴片机，然后根据生产线校准贴片机。
→ 检查相邻贴片机 PCB 传送导轨系统的距离。此距离必须在 1 mm 到 3 mm 之间。
→ 降下贴片机。
4
图
4.3 - 7

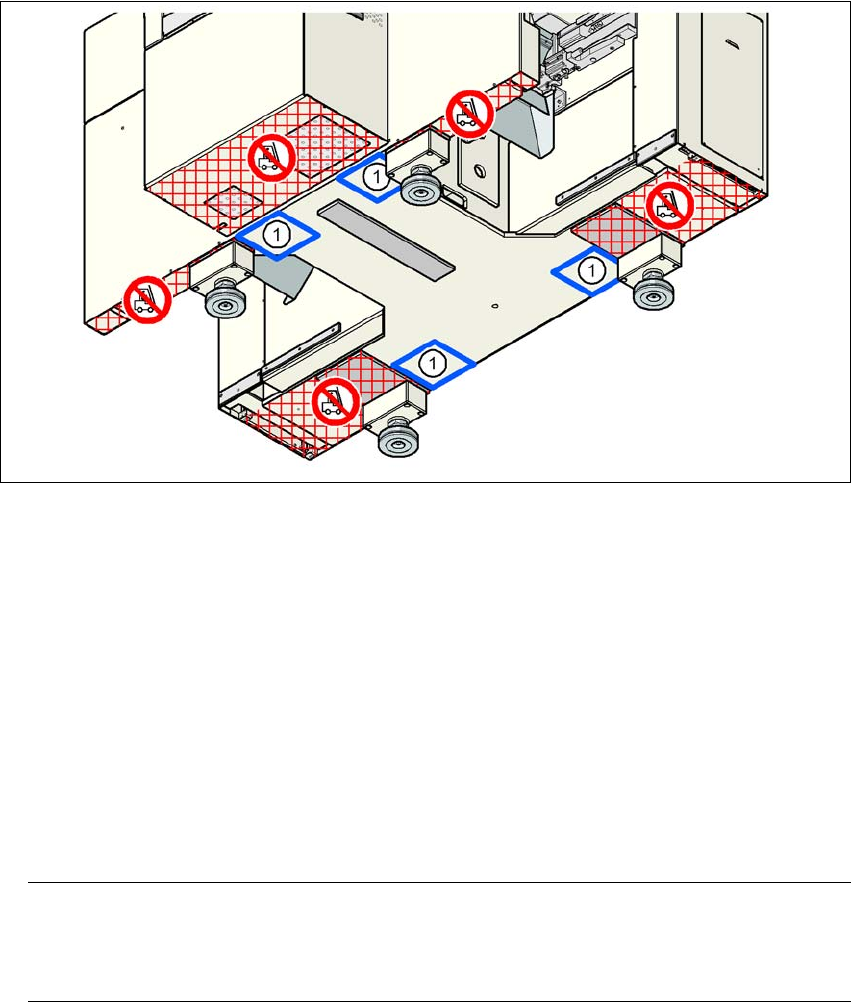

气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
4.3.9 对贴片机进行最后调整
→ 将贴片机的酒精水平仪沿 X、Y 轴方向，放在贴片区 1 内的 PCB 传送导轨的面板上。 PCB 传
送导轨宽度已预设：
单传送导轨 210 mm
双传送导轨，轨道 1 100 mm
双传送导轨，轨道 2 210 mm
4
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
213
→测量 PCB 传送导轨顶部边缘和地面之间的距离。此距离应为 800 mm、900 mm、930 mm 或
950 mm。
→ 使用尺寸为 65 的单头扳手调节贴片机支脚 （图 4.3 - 2
中的 1，第 204 页），使贴片机酒精
水平仪上的标签不会偏离所需的 PCB 传送导轨高度的零点。
→ 检查规定的 PCB 传送高度。
→ 贴片机调整完后，请立即拧紧机器支脚上的锁定螺母。
→ 使用水平仪，确保贴片机精确校准。
4.3.10 拆除装运用的支撑
从悬臂轴上拆除所有装运用的支撑物。
4.3.11 去除导轨的防腐保护
贴片机交付前进行了防腐保护处理。
注意 4
– 因此在试运行期间首次来回移动贴片机轴时，应该先去掉所有轴和支架的防腐保护物。
– 维护说明中介绍了如何为所有的轴和支架上油。
如果轴上的防腐保护剂与支架油混合，会显著降低支架和导轨的使用寿命。
注意 4
在您清洁导轨和光栅标尺时，切勿让酒精进入导轨架。酒精会损坏导轨架中的润滑脂。
4
4
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
214
4.4 根据 PCB 传送导轨高度调整料车
只需简单几步，就可以设置 S 供料器的贴片机料车，使其适合以下 PCB 传送导轨高度：
830 mm ± 15 mm 标准高度
900 mm ±15 mm 选项
930 mm ±15 mm 选项
950 mm ±15 mm SMEMA 选项 4
4.4.1 警告说明
警告 4
只有 ASM Assembly Systems 工程师或合格人员才能调整料车的高度。
→ 始终遵守适用的事故预防规定。
→ 如您想要调整元件供料器料台的高度，请把所有供料器组件从元件料台底座上拆下。
4.4.2 工具和设备
调整料车高度时，需要以下工具和设备：
– 六角钥匙，尺寸 5
– 用于抬起料车料台的带 M12 螺纹的带孔螺栓
DIN 580 M12-St，部件号 00048350-xx
– 用于抬起料车料台的升降设备，容量最小为 80 kg。
4.4.3 更改料车高度
警告 4
把所有供料器组件从贴片机料车料台底座上拆下。
→ 将带孔螺栓拧进贴片机料车料台底座里的 M12 孔（图 4.4 - 1
中的 1，第 216 页）。
→ 将升降设备的吊钩插入带孔螺栓 （图 4.4 - 1
中的 2，第 216）。
→ 紧固升降设备的电缆。
→拧松 8 个六角套筒螺钉， M6x12 （图 4.4 - 1
中的 4，第 216 页）。
→ 升高或降低料车料台到需要的高度。
