4 安装和试运行 用户手册 SIPLACE D1i/D2i 4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 216 4 图 4.4 - 1 料车上带孔螺栓的位置 (1) 带孔螺栓的 M12 孔 (2) 带孔螺栓， DIN 580 M12-S t (3) 垂直侧梁 (4) 六角套筒螺 钉， M6x12 带有垫圈， 8 x (5) 跳线
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.4 根据 PCB 传送导轨高度调整料车
215
→ 参照检验孔的位置查看预设的高度。选中高度的检验孔不得为该栏盖住。
→ 如有必要，更正高度，使桥梁中固定螺钉的孔与垂直侧梁中的螺纹孔对齐 （见第 217
、
219
、 221 和 223 页的图）。
→使用 8 个六角套筒螺钉和弹簧垫圈将桥梁 (5) 固定到垂直侧梁上。六角套筒螺钉的位置如图
4.4 - 2
到图 4.4 - 9 中所示。
PCB 传送导轨高度 图 页
830 mm 4.4 - 2
217
900 mm 4.4 - 4 219
930 mm 4.4 - 6 221
950 mm 4.4 - 8 223
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
216
4

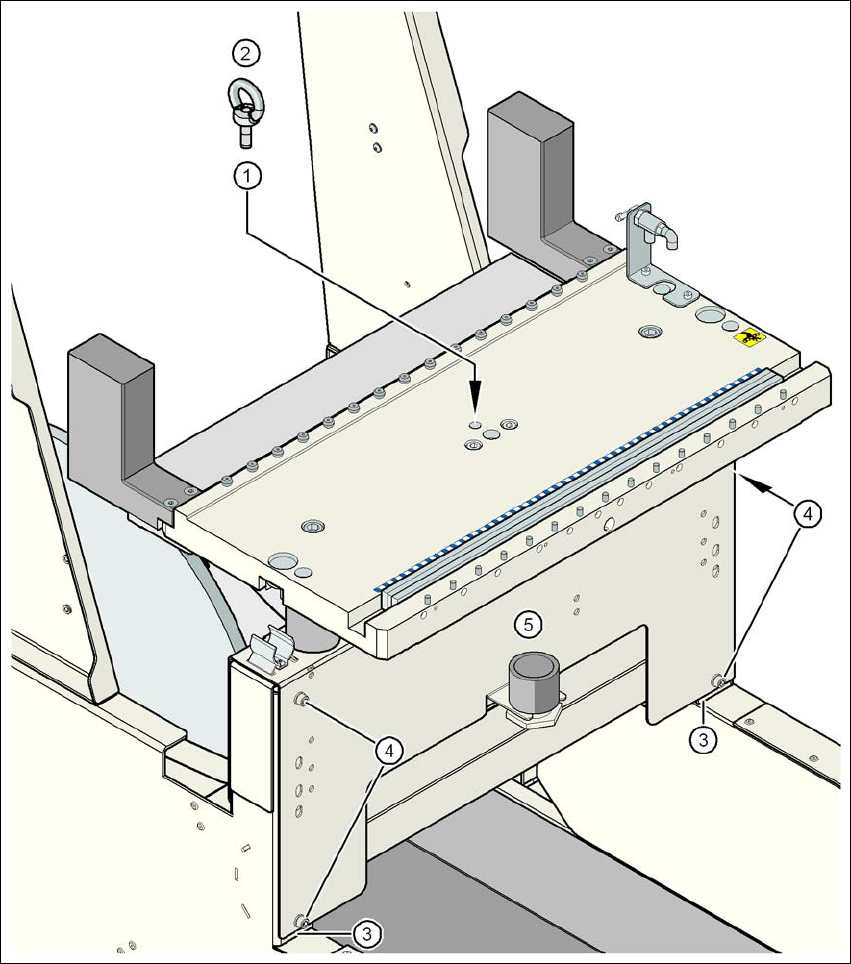

图
4.4 - 1
料车上带孔螺栓的位置
(1) 带孔螺栓的 M12 孔
(2) 带孔螺栓， DIN 580 M12-St
(3) 垂直侧梁
(4) 六角套筒螺钉， M6x12 带有垫圈， 8 x
(5) 跳线
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.4 根据 PCB 传送导轨高度调整料车
217
4.4.4 830 mm PCB 传送导轨高度
4
图
4.4 - 2
料车：
PCB
传送导轨高度
830 mm -
后视图，六角套筒螺钉和检验孔的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4x 在后面板上）
(2) 检验孔高度为 830、 900、 930 和 950 mm 粘性标签
(3) 4 个检验孔用于检查预设的高度。如果检验孔未被垂直侧梁 (4) 盖住，则选中的高度预设正确
（见图中的箭头）。
(4) 垂直侧梁
(5) 跳线
