4 安装和试运行 用户手册 SIPLACE D1i/D2i 4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 224 4 图 4.4 - 9 料车： PCB 传送导轨高度 950 mm - 前视图，六角套筒螺钉 的位置 (1) 六角套筒螺 钉 M6x12 和垫圈 （ 4x 在后面板上）
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.4 根据 PCB 传送导轨高度调整料车
223
4.4.7 950 mm PCB 传送导轨高度
4
图
4.4 - 8
料车：
PCB
传送导轨高度
950 mm -

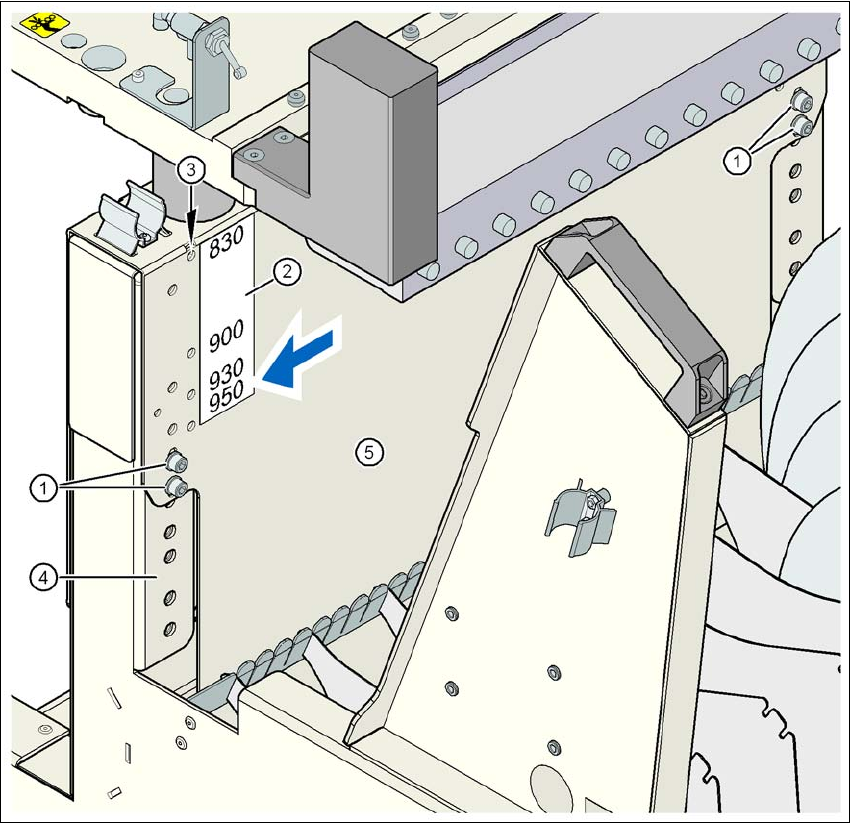

后视图，六角套筒螺钉和检验孔的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4x 在后面板上）
(2) 检验孔高度为 830、 900、 930 和 950 mm 粘性标签
(3) 4 个检验孔用于检查预设的高度。如果检验孔未被垂直侧梁 (4) 盖住，则选中的高度预设正确
（见图中的箭头）
(4) 垂直侧梁
(5) 跳线
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
224
4

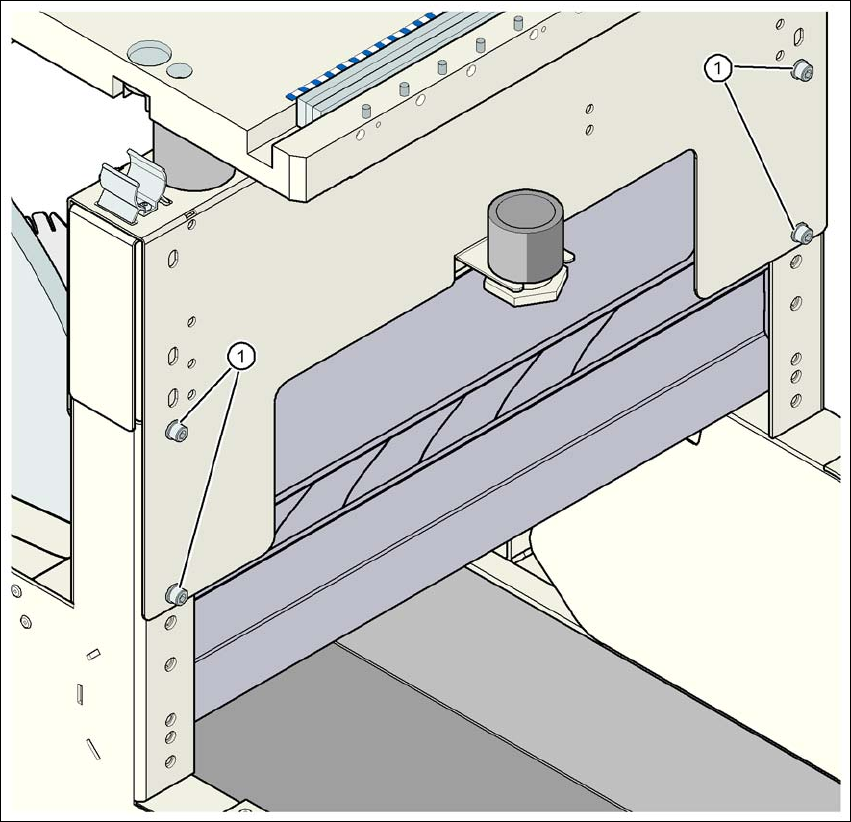

图
4.4 - 9
料车：
PCB
传送导轨高度
950 mm -
前视图，六角套筒螺钉的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4x 在后面板上）
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.5 调整废料带导槽
225
4.5 调整废料带导槽
如果使用的是供料器组件（处理带有高 > 17 mm 料带袋的元件料带），例如 44 mm S DP 供料器
组件，则必须拆除分隔板 （见图 4.5 - 1
中的 3）。
4

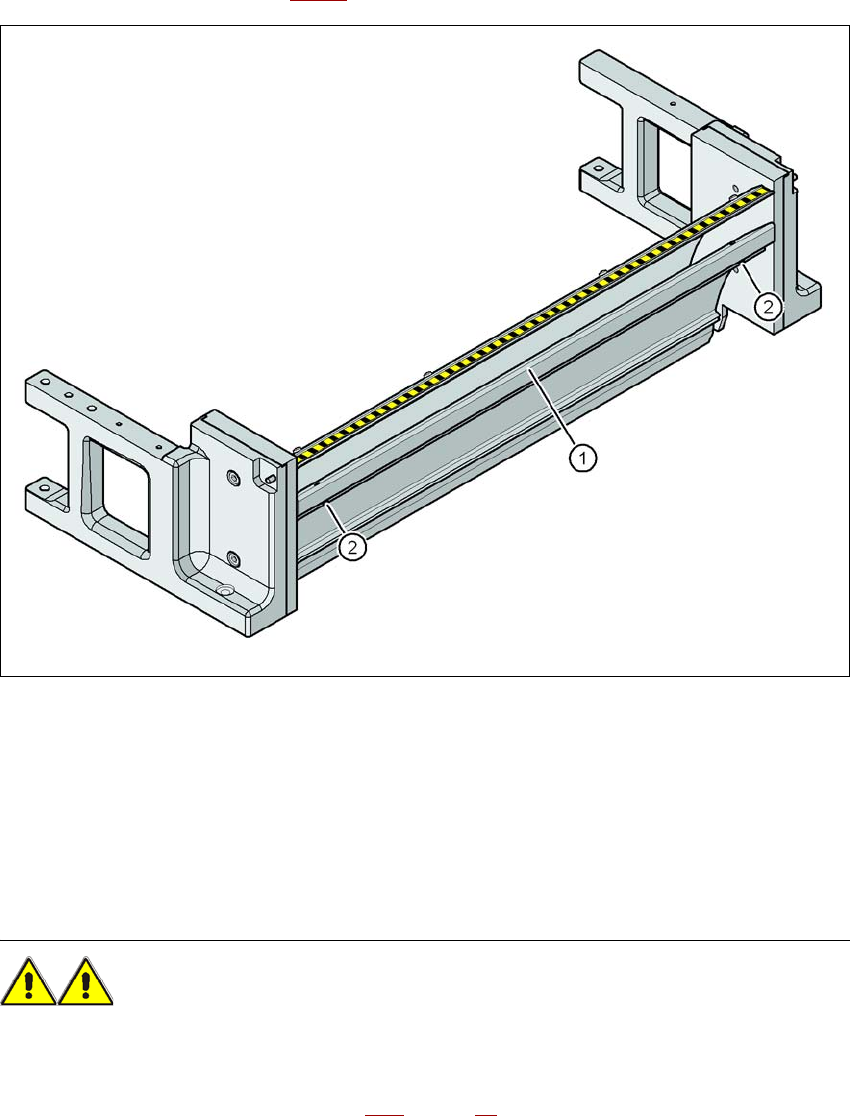

图
4.5 - 1
带元件抛料仓的废料带导槽
(1) 料带分隔板 > 17 mm，可拆卸
(2) DIN 84 - M3x6 螺钉， 2x
4
4
4.5.1 安全说明
警告 4
→ 关闭贴片机主开关，拆除分隔板。
→ 断开贴片机电源和压缩空气供给。
→ 锁住贴片机，以免被再次打开，如第 2.10
节，第 91 页所述。
