5.2 控制部件和显示装置
5.2.1 位置 - 第 1 部分
5
图
5.2 - 1
控制部件和显示装置
-
第
1
部分
(1) 电源侧的操作员面板
(2) 主电源开关
(3) Start （启动）按钮 （白色）
(4) Stop （停止）按钮 （黑色）
(5) 元件计数器
(6) 键盘
(7) EMERGENCY STOP （急停）按钮
(8) LCD 触摸屏
(9) 指示灯
5 操作员的任务 用户手册 SIPLACE D1i/D2i
5.2 控制部件和显示装置 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
234
5.2.2 位置 - 第 2 部分
5
图
5.2 - 2
控制部件和显示装置
-
第
2
部分

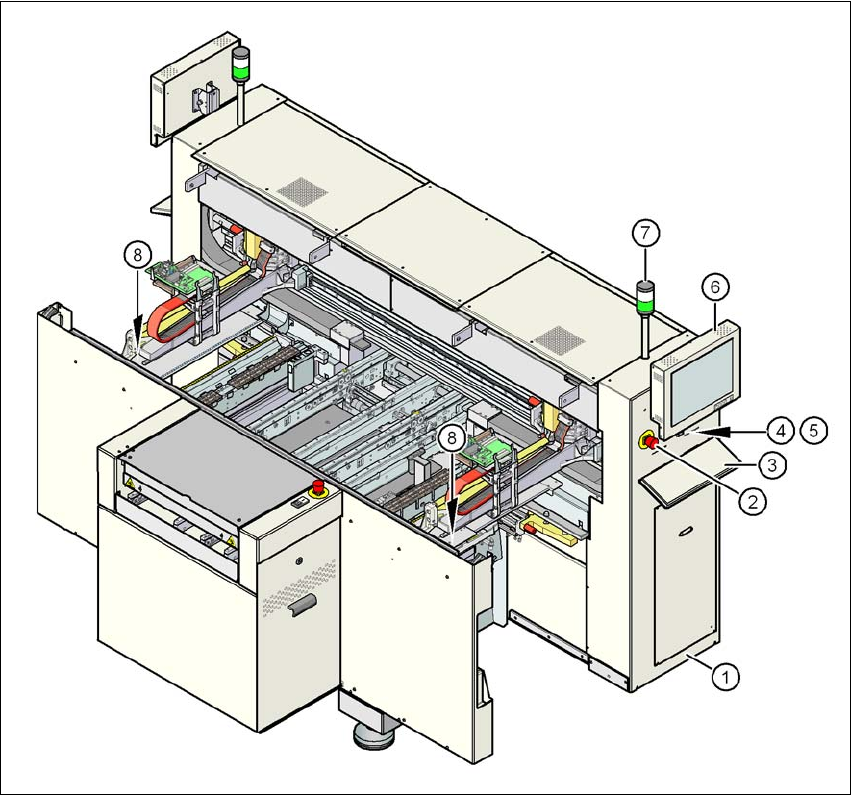

(1) 气动装置一侧的操作员面板
(2) EMERGENCY STOP （急停）按钮
(3) 键盘
(4) Start （启动）按钮 （白色）
(5) Stop （停止）按钮 （黑色）
(6) LCD 触摸屏
(7) 指示灯
(8) 升高元件料台的按钮
