用户手册_D1i_D2i_ZH - 第249页
用户手册 SIPLACE D1i/D2i 5 操作员的任务 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.7 改变料区设置 249 5.7 改变料区设置 5.7.1 在改变设置之前，打印更换说明 设置改变之前，根据 “ SIPLACE Pro ”手册或联机帮助中的说明，打印与 SIPLACE Pro 计算 机 相连的打印机的更换说明。 5.7.2 更换供料器组件时的注意事项 → 将供料器组件插入元件料台或…
5 操作员的任务 用户手册 SIPLACE D1i/D2i
5.6 安装供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
248

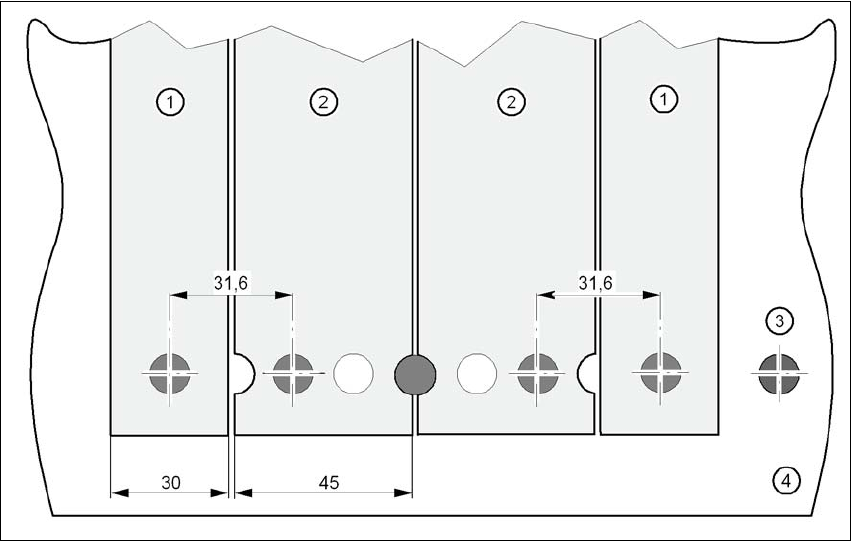

图
5.6 - 2
在元件料台上插入
30
或
45 mm
宽的
S
供料器组件
(1) 供料器组件， 30 mm 宽
(2) 供料器组件， 45 mm 宽
(3) 对中球
(4) 元件料台
用户手册 SIPLACE D1i/D2i 5 操作员的任务
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.7 改变料区设置
249
5.7 改变料区设置
5.7.1 在改变设置之前，打印更换说明
设置改变之前，根据 “SIPLACE Pro”手册或联机帮助中的说明，打印与 SIPLACE Pro 计算机
相连的打印机的更换说明。
5.7.2 更换供料器组件时的注意事项
→ 将供料器组件插入元件料台或从元件料台取出供料器组件时，须非常小心。确保 X 供料器组
件不会碰到元件料台的边缘。
→ 必要时，按照 《预防性维护手册》中的说明，用吸尘器清理元件料台和元件料台的表面。
注意
避免用手指从元件料台的磁性导轨上取下元件，与细小的金属分割器接触可能会受伤。 5
→ 使用毛刷或带有用带适合吸嘴的吸尘器，清除松散元件。
5 操作员的任务 用户手册 SIPLACE D1i/D2i
5.8 避免料槽错误 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
250
5.8 避免料槽错误
5.8.1 概述
→ 确保供料器组件周围区域干净，且供料器区域或供料器组件下部无任何松散元件
→ 确保供料器组件的支承表面，特别是元件料台的磁性导轨干净、水平。
→ 迅速添加元件。
→ 尽早接合料带。这通常意味着，当在料盘上还剩有大约 1.5 米的料带时，要准备好接合材
料。
→ 由于供料器组件是高精密度设备，所以将供料器组件插入元件料台或从元件料台上取出时，
须非常小心。
→ 关闭供料器组件上的拾取窗口，因为在其打开时很容易被损坏。
→ 检查供料器组件上的元件拾取位置是否正确设置。
→检查 S 供料器组件插头是否插入正确的插槽内。
5.8.2 避免料带容器发生料槽错误
→ 正确地插入分隔板 （见图 5.5 - 2，第 244 页）。
→直径为 15 " (381 mm) 或更大的料盘应存储在芯轴上。
→ 使用类型 3 x 8 mm S 供料器组件时，要确保使用支持的中层料盘 （见第 3.11.7
节，第 177
页）的中层料盘固定器。
