5.10 装卸料车
5.10.1 装卸料车的安全说明
警告 5
→请遵照2.5.2 节，第 60 页中的安全说明，连接和断开料车。
5.10.2 卸载料车
→单击 MAIN VIEW （主视图）菜单中的 STOP PROCESSING PCB（停止处理 PCB）图标。
处理中的 PCB 将完成。然后会激活单项功能菜单的图标。 5
→ 单击所需的 SINGLE FUNCTIONS GANTRY （单项功能悬臂）图标。
→选择 GANTRY FUNCTIONS （悬臂功能）。
→ 从此菜单中，单击 GO TO SET-UP POSITION （到设置位置）按钮。
所有的贴片头穿过 PCB 传送导轨，这样可防止在更换料车时，贴片头被损坏。 5
→ 打开所选悬臂的保护罩。
碰撞危险警告 5
升高元件料台底座时，不要将手伸到供料器和废料带导槽的间隙中。 5
→ 打开元件料台的开关 （图 5.10 - 1
中的 4，第 254 页）。
→ 按下按钮 （图 5.10 - 1
中的 1，第 254 页），直至元件料台底座 （图 5.10 - 1 中的 3，第 254
页）到达上部的最终位置。
→ 从贴片机上的插座中拔下料车的电源线 （图 5.10 - 1
中的 2，第 254 页）。
→ 两手握住手柄，将料车拉出贴片机。
→ 关闭元件料台开关 （图 5.10 - 1
中的 4）。元件料台被降低。
警告 5
→ 请遵循第 2.5.4 节，第 61 页中移动料车的安全说明。
5 操作员的任务 用户手册 SIPLACE D1i/D2i
5.10 装卸料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
254

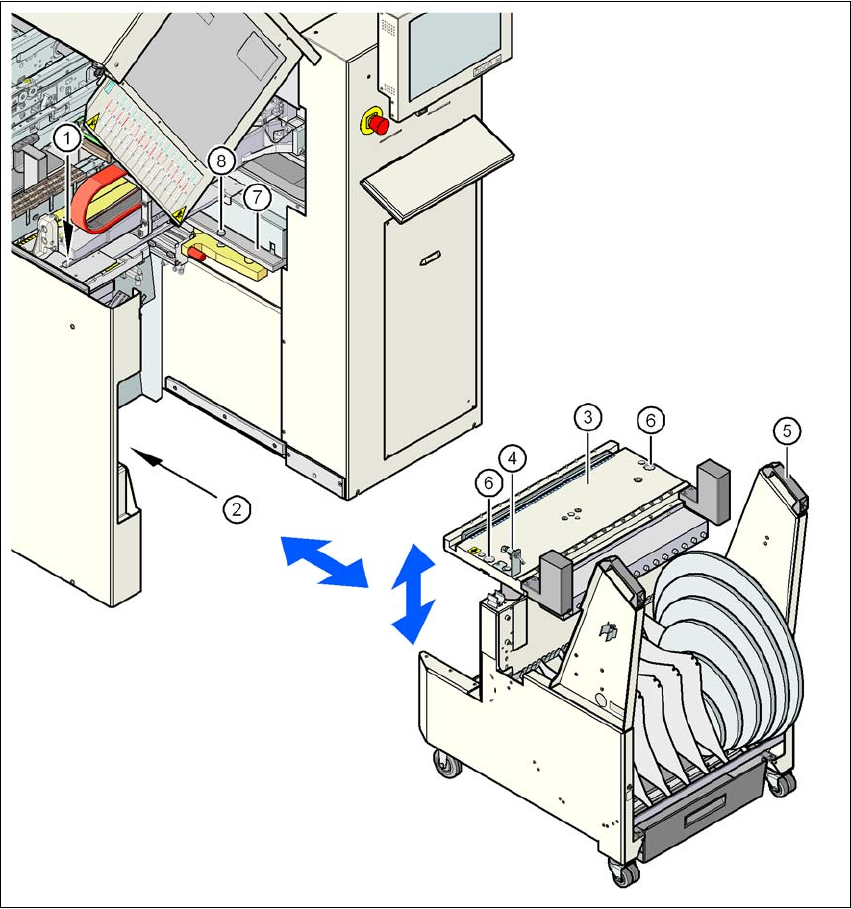

图
5.10 - 1
装卸料车
5
(1) 升高元件料台的按钮
(2) 用于连接料车电缆的插头
(3) 元件料台 （可以被升高或降低）
(4) 用于降低元件料台的按钮
(5) 料车手柄
(6) 对中销的对中孔
(7) 元件料台的支承表面 （左和右）
(8) 元件料台的对中销
