6.1.1.4 D2i 贴片机上 C&P12 贴片头吸嘴交换器的位置
12 吸嘴收集贴片头的吸嘴交换器可以安装到料位 1 和 2（图 6.1 - 2 中的 1）。这样， 2 个吸嘴交
换器总共可以容纳 12 个吸嘴盘和 144 个吸嘴库。
6

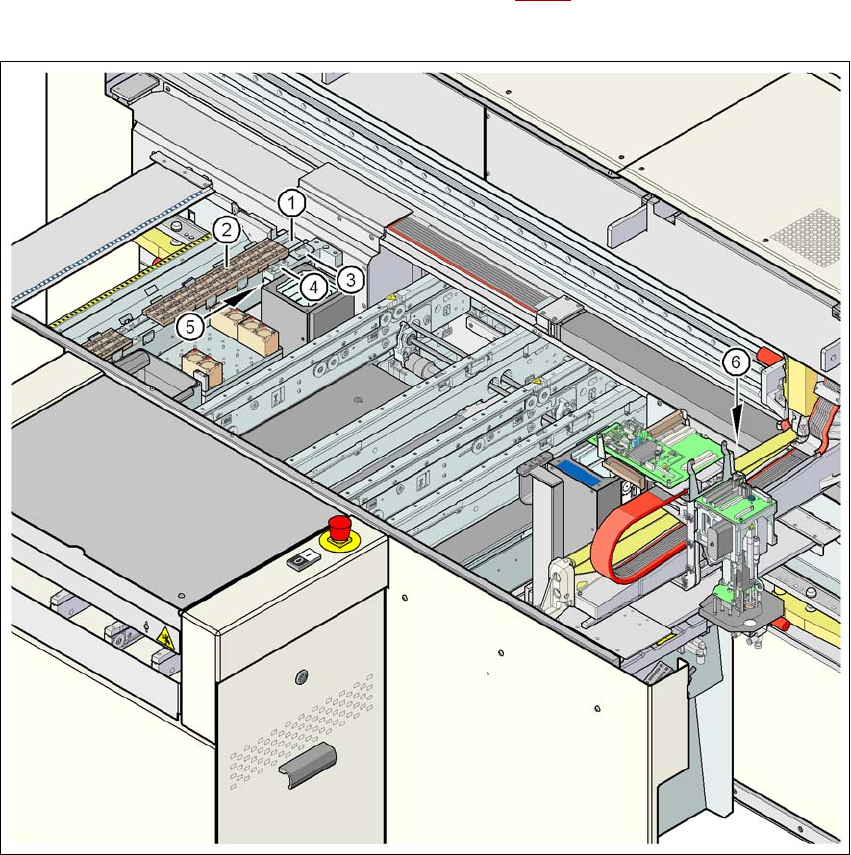

图
6.1 - 3 D2i
贴片机上
12
吸嘴收集贴片头吸嘴交换器的位置
6
(1) 吸嘴交换器
(2) 吸嘴盘
(3) 吸嘴移走装置 （8xx 型）
(4) 吸嘴移走装置 （9xx 型）
(5) 吸嘴抛料仓
(6) 元件抛料仓
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.1 吸嘴交换器
261
6.1.1.5 装配
每个吸嘴交换器 （见图 6.1 - 2，第 259 页）都被固定到废料带导槽上。
6
图
6.1 - 4
装配位置
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
→ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
6.1.1.6 操作说明
→ 第一次将某一类型的吸嘴放入吸嘴盘时，贴上一个粘性标签，以识别吸嘴类型。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
→ 打开锁定板，并将吸嘴放入吸嘴库中。
→ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
