用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.1 吸嘴交换器 265 6.1.2 6 吸嘴收集贴片头吸嘴交换器 部件号 001 19866-xx 吸嘴交换器 CP6 D2i/D1i 6.1.2.1 说明 该吸嘴交换器可容纳 4 个吸嘴盘，每个盘有 6 个吸嘴库。目前，吸嘴盘分为两种： 8xx 吸嘴吸嘴 盘和 9xx 吸嘴吸嘴盘。吸嘴盘安装在一个…
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.1 吸嘴交换器 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
264
请注意 6
插入吸嘴盘时注意下列要点：
→ 对中销滑入对中孔（图 6.1 - 5
中的 3，第 263 页）和槽（图 6.1 - 5 中的 4，第 263 页）中。
→ 滑动装置 （图 6.1 - 5
中的 5，第 263 页）的平行销滑入吸嘴盘的孔 （图 6.1 - 5 中的 6，第
263 页）中。
→ 首先将编号为 1、 2、 3、 4 的吸嘴的吸嘴盘侧面放到支架上。保持夹 （图 6.1 - 5
中的 2，第
263
页）必须滑入吸嘴盘内的槽中。
→ 将弹簧卡子从吸嘴盘 （图 6.1 - 5
中的 A，第 263 页）上推开。
→ 压下吸嘴盘使其平放在支架上，然后松开弹簧卡子 （图 6.1 - 5
中的 1，第 263 页）。弹簧卡
子必须锁定就位。

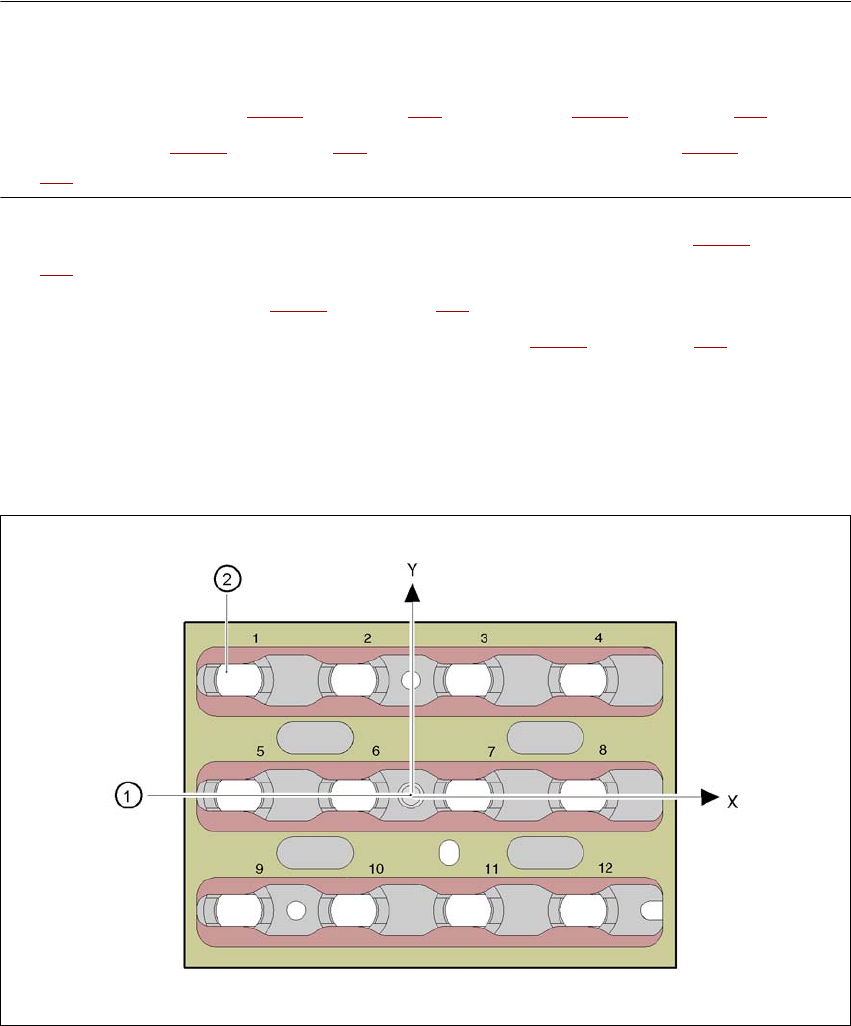

6.1.1.8 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
6
图
6.1 - 6
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.1 吸嘴交换器
265
6.1.2 6 吸嘴收集贴片头吸嘴交换器
部件号 00119866-xx 吸嘴交换器 CP6 D2i/D1i
6.1.2.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个盘有 6 个吸嘴库。目前，吸嘴盘分为两种：8xx 吸嘴吸嘴
盘和 9xx 吸嘴吸嘴盘。吸嘴盘安装在一个公共托盘上。每个吸嘴盘利用两个平行销对中，并用夹
子固定在位。
标准配置： 9xx 型吸嘴的 3 个吸嘴盘
8xx 型吸嘴的 1 个吸嘴盘
6
图
6.1 - 7 6
吸嘴收集贴片头吸嘴交换器
(1) 9xx 型吸嘴的吸嘴盘
(2) 8xx 型吸嘴的吸嘴盘
警告 6
→ 只能为每个贴片头安装关联的吸嘴交换器。使用混合配置，贴片头有发生碰撞的风险。
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.1 吸嘴交换器 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
266
6.1.2.2 技术数据
6
6.1.2.3 6 吸嘴收集贴片头吸嘴交换器的位置
D1i 贴片机 6
6 吸嘴收集贴片头的吸嘴交换器可以安装于料位 2。它被设置为可以替换 12 吸嘴收集贴片头的吸
嘴交换器 （图 6.1 - 2
中的 1，第 259 页）。这样一来， 1 个双贴片头吸嘴交换器总共可以容纳 4
个吸嘴盘和 24 个吸嘴库。
D2i 贴片机 6
6 吸嘴收集贴片头的吸嘴交换器可以安装于料位 1 和 2。它被设置为可以替换 12 吸嘴收集贴片头
的吸嘴交换器 （图 6.1 - 3
中的 1，第 260 页）。这样一来， 2 个吸嘴交换器总共可以容纳 8 个吸
嘴盘和 48 个吸嘴库。
6 吸嘴收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
565 x 69 x 87 mm³
吸嘴盘数量 4，每个带有 6 个吸嘴库
吸嘴类型 8xx， 9xx
吸嘴更换时间 每个吸嘴大约 2 秒
压缩空气连接
0.48 MPa (4.8 bar)
