用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.1 吸嘴交换器 267 6.1.2.4 装配 每个吸嘴交换器都被固定到废料 带导槽 （见图 6. 1 - 2 和 6.1 - 3 ，第 259 页）上。 → 调整吸嘴交换器，使移动的弹 簧卡子始终对着操作员，而 保持夹始终对着 PCB 传送导轨。 6 图 6.1 - 8 装配位置 (1) 对着操作员…
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.1 吸嘴交换器 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
266
6.1.2.2 技术数据
6
6.1.2.3 6 吸嘴收集贴片头吸嘴交换器的位置
D1i 贴片机 6
6 吸嘴收集贴片头的吸嘴交换器可以安装于料位 2。它被设置为可以替换 12 吸嘴收集贴片头的吸
嘴交换器 （图 6.1 - 2
中的 1，第 259 页）。这样一来， 1 个双贴片头吸嘴交换器总共可以容纳 4
个吸嘴盘和 24 个吸嘴库。
D2i 贴片机 6
6 吸嘴收集贴片头的吸嘴交换器可以安装于料位 1 和 2。它被设置为可以替换 12 吸嘴收集贴片头
的吸嘴交换器 （图 6.1 - 3
中的 1，第 260 页）。这样一来， 2 个吸嘴交换器总共可以容纳 8 个吸
嘴盘和 48 个吸嘴库。
6 吸嘴收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
565 x 69 x 87 mm³
吸嘴盘数量 4，每个带有 6 个吸嘴库
吸嘴类型 8xx， 9xx
吸嘴更换时间 每个吸嘴大约 2 秒
压缩空气连接
0.48 MPa (4.8 bar)
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.1 吸嘴交换器
267
6.1.2.4 装配
每个吸嘴交换器都被固定到废料带导槽 （见图 6.1 - 2 和 6.1 - 3，第 259 页）上。
→ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
6

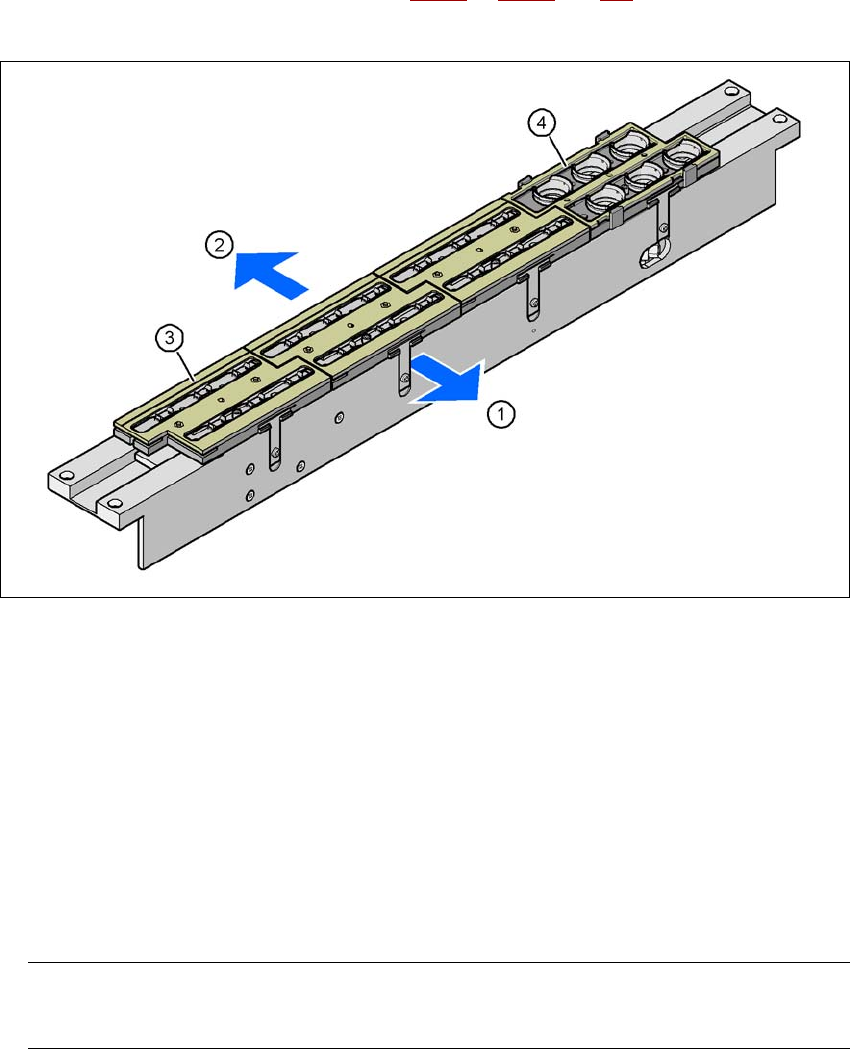

图
6.1 - 8
装配位置
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
(3) 8xx 型吸嘴的吸嘴盘
(4) 9xx 型吸嘴的吸嘴盘
6.1.2.5 操作说明
→ 您可以用同一吸嘴系列中的不同吸嘴类型装填吸嘴盘：例如， 8x 吸嘴盘可以填装类型为
821、 822、 823 的吸嘴，而 9x 吸嘴盘可以填装类型为 911、 914 等吸嘴。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
→ 打开锁定板，并将吸嘴放入吸嘴库中。
→ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.1 吸嘴交换器 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
268
注意 6
在装填吸嘴盘前，确保收集贴片头上的所有吸嘴已经放回到各自的吸嘴盘中。 6
→ 有关吸嘴交换器的编程，见 SIPLACE Pro 用户手册。
请注意 6
→ 切勿将元件落在吸嘴盘上。如有元件掉落，则会使锁定板卡住。
→ 切勿将元件落在空的供料器组件料位上。如果掉落，这些元件会吸在磁性条上。如果供料器
组件未贴装在正确的元件料台上，则生产将不得不中断。所以应定期清洗吸嘴盘和空位置。
