用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 华夫盘交换器 (WPC) 275 6.2 华夫盘交换器 (WPC) 部件号 001 19825-xx 华夫盘交换器 (WPC4) 6.2.1 安全说明 警告 6 → 贴片机运行时，不要将手伸到 华夫盘交换器和贴片机的间 隙中。 → 华夫盘交换器控制线只能连接 到连接槽中，或者如果华夫 盘交换器已…
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.1 吸嘴交换器 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
274
ASM AS 可提供用于拾取贴片头的机械夹持器。 如果元件表面不适于吸嘴的吸取，可用机械夹持
器拾取并放置吸嘴。夹持器分两种，其功能分为两组。
– 外边缘夹持元件的夹持器
– 内边缘夹持元件的夹持器。
有关专用吸嘴和夹持器的资料，可从 ASM AS 获得。有关使用专用吸嘴盘和夹持器进行贴装的资
料，也可与 ASM AS 联系。

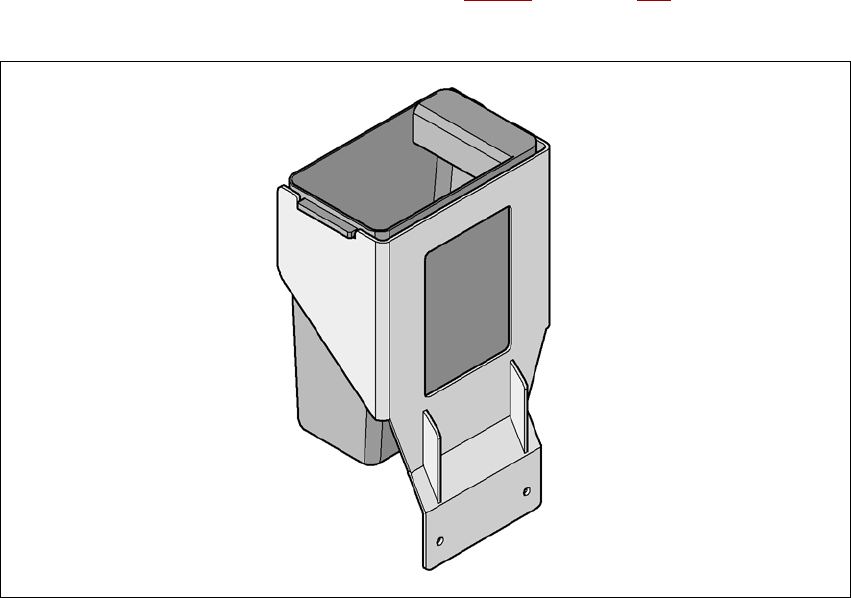

6.1.3.6 元件抛料仓
元件抛料仓可以安装用于 SIPLACE 拾取贴片头（图 6.1 - 12 中的 4，第 273 页）。位于 D1i 贴片
机料位 2 中的吸嘴交换器一侧。
6
图
6.1 - 13
元件抛料仓
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 华夫盘交换器 (WPC)
275
6.2 华夫盘交换器 (WPC)
部件号 00119825-xx 华夫盘交换器 (WPC4)
6.2.1 安全说明
警告 6
→ 贴片机运行时，不要将手伸到华夫盘交换器和贴片机的间隙中。
→ 华夫盘交换器控制线只能连接到连接槽中，或者如果华夫盘交换器已安装到贴片机中，也只
能从连接槽引线。
→ 除非华夫盘交换器已安装到贴片机中，否则切勿将电源线从外接电源上插入或拔出。
→ 如果华夫盘交换器未安装到贴片机中，该交换器可能无法运行。
6.2.2 说明
华夫盘交换器支持在华夫盘托盘中提供元件，避免在存放和自动更换华夫盘托盘时不必要的时间
浪费。
可编程、随机存取多达 28 个华夫盘的功能还可以增加可使用的元件的数量。
华夫盘交换器具备一个完整的机箱，可轻松将其移至其他位置。它拥有一个适用于贴片机运行的
PCB 传送导轨高度，但是可以通过一些简单的操作进行调整，以适用于 830、 900、 930 和 950
毫米 PCB 传送导轨高度。 元件料台上有 5 个位置可用于 30 毫米宽 S 型供料器组件。
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.2 华夫盘交换器 (WPC) 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
276
6.2.3 技术数据
6.2.3.1 尺寸，重量
6.2.3.2 电气额定值
尺寸 (L x W)
1560 x 360 mm²
高度
830 mm ±15 mm PCB 传送导轨高度
900 mm ±15 mm PCB 传送导轨高度
930 mm ±15 mm PCB 传送导轨高度
950 mm ±15 mm PCB 传送导轨高度
1360 mm ±15 mm
1430 mm ±15 mm
1460 mm ±15 mm
1480 mm ±15 mm
重量 约 240 kg
单位面积的负荷
4.19 kN/m²
华夫盘托盘的尺寸（长 x 宽 x 高 )
360 x 260 x 6 mm³
华夫盘托盘的重量
0.8 kg
华夫盘托盘的尺寸，包括原件
341 x 235 x 15 mm³
最大 341 x 235 x 23 mm³
华夫盘托盘的重量，包括华夫盘和元件 最大 1.2 kg
储存容量 最大 28 WTC
28 个华夫盘托盘的总重量
27.6 kg
吸嘴盘存储装置、华夫盘托盘、华夫盘和元件的重量 最大 50 kg
华夫盘托盘更换时间
料层 1 以上
料层 10 以上
料层 27 以上
1.9 秒
2.3 秒
2.9 秒
电源电压 交流 3 x 200 V ± 5% ； 50/60 Hz （日本版本）
交流 3 x 208 V ± 5% ； 50/60 Hz （美国版本）
交流 3 x 230 V ± 5% ； 50/60 Hz
交流 3 x 380 V ± 5% ； 50/60 Hz
交流 3 x 400 V ± 5% ； 50/60 Hz （欧洲版本）
交流 3 x 415 V ± 5% ； 50/60 Hz
标准视在功率
800 VA
额定电流 3 x 400 V 时， 0.7 A
保险丝 3 x 10 或 3 x 16 A
