6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i 6.2 华夫盘交换器 (WPC) 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 278 6.2.5 带有 WPC 的 D1i 贴片机的尺寸 6 图 6.2 - 1 带有 WPC 的 D1i 贴片机的尺寸
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 华夫盘交换器 (WPC)
277
6.2.3.3 允许的环境条件
6.2.4 WPC 安装说明
华夫盘交换器可以安装到 D1i 贴片机料位 1 中的贴片机右侧位置。 在位置 1 安装升级套件。然后
装载到 WPC 中。 如果您在其他位置使用 WPC，将可以使用料车安装空位置多次。
室内温度 15°C 至 35°C
空气湿度 20°C 时 30 - 90%
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.2 华夫盘交换器 (WPC) 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
278

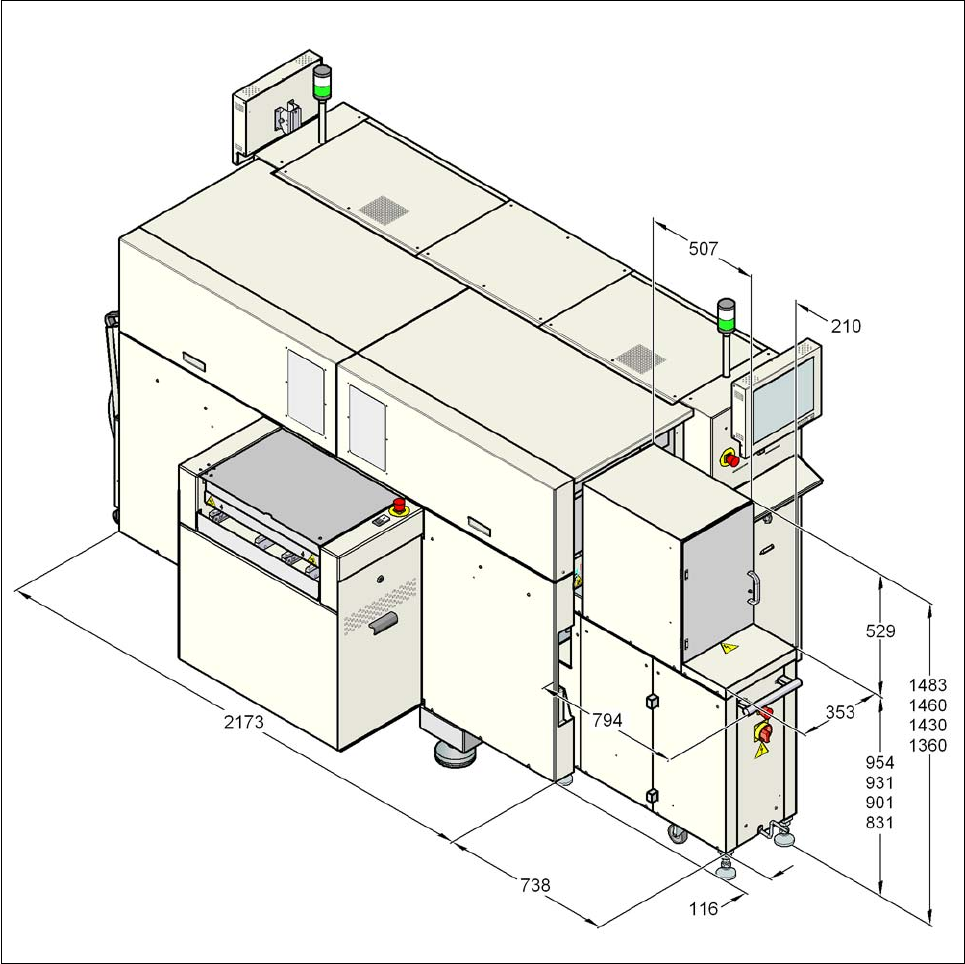

6.2.5 带有 WPC 的 D1i 贴片机的尺寸
6
图
6.2 - 1
带有
WPC
的
D1i
贴片机的尺寸
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 华夫盘交换器 (WPC)
279

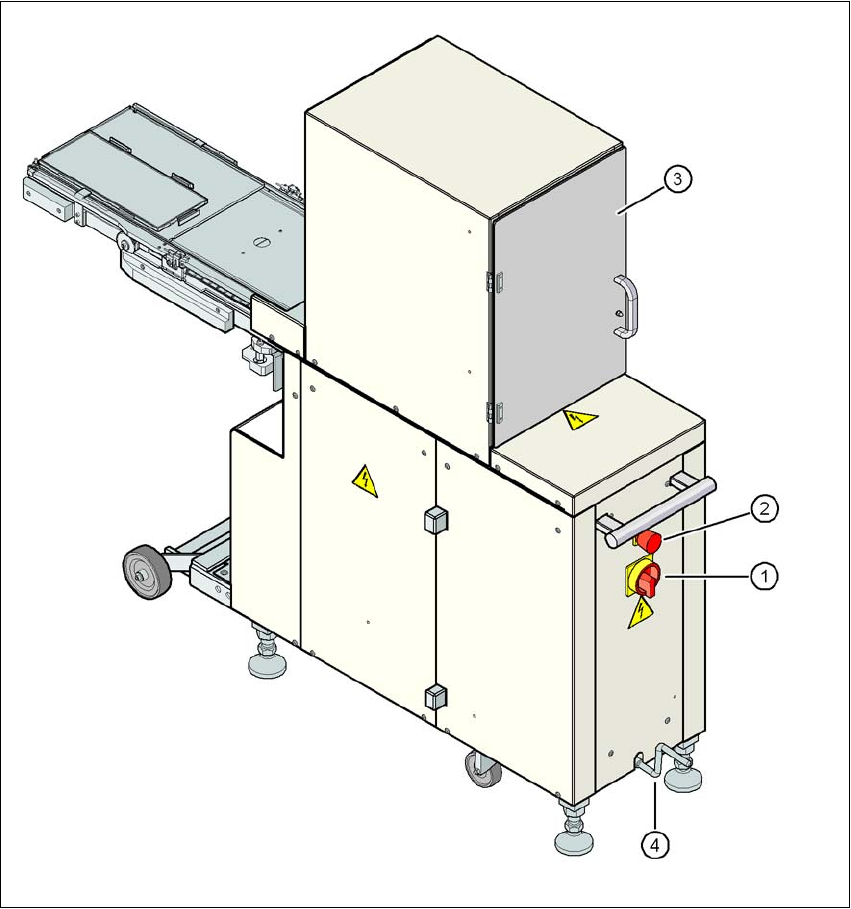

6.2.6 控制部件
6
图
6.2 - 2 WPC -
控制部件
(1) 主电源开关
(2) EMERGENCY STOP （急停）按钮
(3) 吸嘴盘存储装置
(4) 用于升降机箱的曲柄
