6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i 6.4 PCB 条形码扫描仪 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 288 6.4.5 PCB 输入侧保护罩上的警告标签 W216 6 PCB 输入侧保护罩上的 “二类激光”警告标签 W216 ， 部件号 03010316- 01 （每台贴片机的数量： 1 ） 请注意 6 在贴片机上安装 PCB 条形码扫描仪时，必 须将改型套件的激光警告标…
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.4 PCB 条形码扫描仪
287

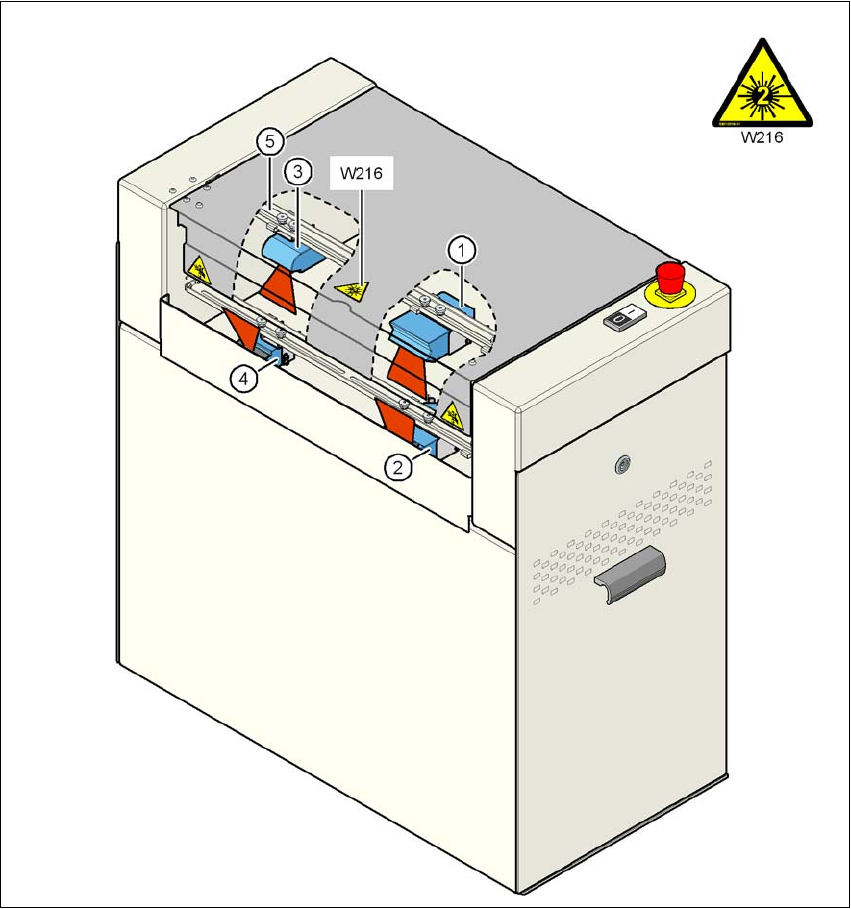

6.4.4 PCB 条形码扫描仪的装配方案
6
图
6.4 - 3 PCB
条形码扫描仪的装配方案
(1) 2D 条形码扫描仪 “上边”
(2) 2D 条形码扫描仪 “下边”
(3) 1D 条形码扫描仪 “上边”
(4) 1D 条形码扫描仪 “下边”
(5) 装配轨道
位置 W216，部件号 03010316-01
6 贴片机扩展部件 用户手册 SIPLACE D1i/D2i
6.4 PCB 条形码扫描仪 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
288
6.4.5 PCB 输入侧保护罩上的警告标签 W216
6
PCB 输入侧保护罩上的 “二类激光”警告标签 W216，
部件号 03010316-01 （每台贴片机的数量： 1）
请注意 6
在贴片机上安装 PCB 条形码扫描仪时，必须将改型套件的激光警告标签 W206 贴在 PCB 输入侧
的保护罩上。
6
6.4.6 PCB 条形码标签在 PCB 上的定位
请注意
PCB 的长度不得超过 430 毫米
6.4.6.1 在 PCB 较长侧的定位 - 沿
行程方向
的扫描光束
6
图
6.4 - 4
在
PCB
较长侧的定位
-
穿越行程方向的扫描光束
6
6
6
6
6
6
激光辐射！
不要直视激光束
二类激光
PCB 条形码扫描仪
Q [mm]
2D 上边
390
1D 上边
390
2D 下边
430
1D 下边
430
用户手册 SIPLACE D1i/D2i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.4 PCB 条形码扫描仪
289
6.4.6.2 在 PCB 较长侧的定位 - 沿行程方向的扫描光束
6
图
6.4 - 5
在
PCB
较长侧的定位
-
沿行程方向的扫描光束
6.4.6.3 PCB 超出带双传送导轨的贴片机
6
图
6.4 - 6 PCB
超出带双传送导轨的贴片机
PCB 条形码扫描仪
L [mm]
1D 上边
320 - 350
1D 下边
380 - 410
PCB 条形码扫描仪 超出长度 [mm]
双传送导轨上的 2D 下边
17
下游贴片机输入侧
上游贴片机的输出侧
