用户手册_D1i_D2i_ZH - 第48页

2 安全操作 用户手册 SIPLACE D1i/D2i 2.2 警告标签 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 48 2.2.3.2 废料带斜槽上的警告标签 W205 2 图 2.2 - 5 废料带斜槽上的警告标 签 W205 废料带斜槽上的位置 W205 ，部 件号 03009344-01 （每台贴片机的数量： 2 ） 废料带斜槽的位置如图 2.2 - 4 中的 3 所示，第 47 页。

100%1 / 320
用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.2 警告标签
47

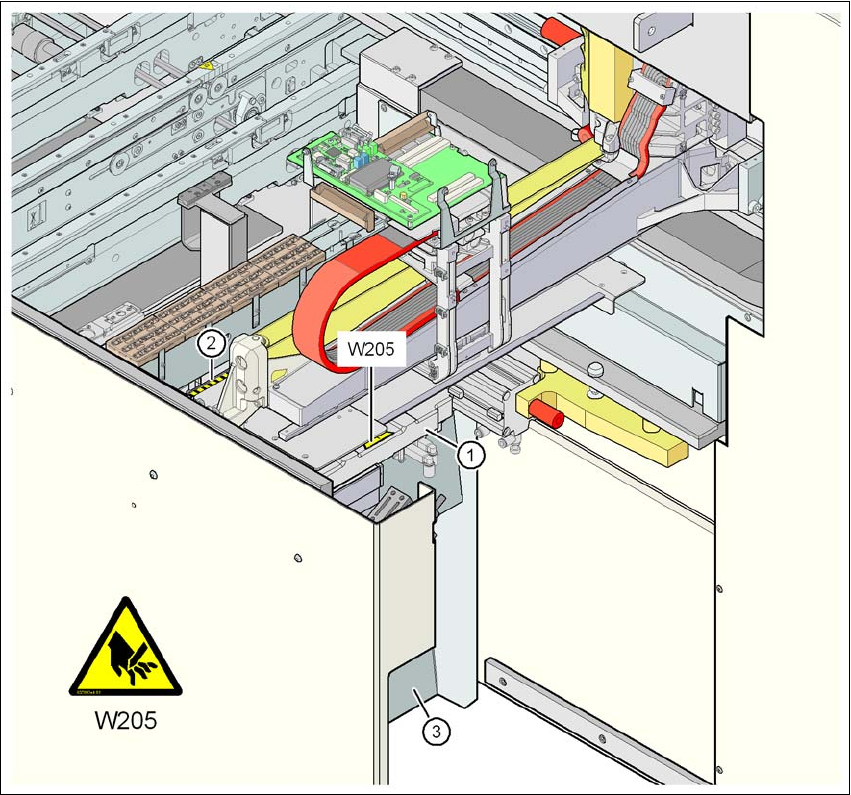

2.2.3.1 料带切割器横条上的警告标签 W205
2
图
2.2 - 4
料带切割器横条上的警告标签
W205
(1) 料带切割器横条
(2) 废料带导槽
(3) 废料带斜槽
横条上的位置 W205，部件号 03009344-01 （每台贴片机的数量： 2）
2 安全操作 用户手册 SIPLACE D1i/D2i
2.2 警告标签 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
48

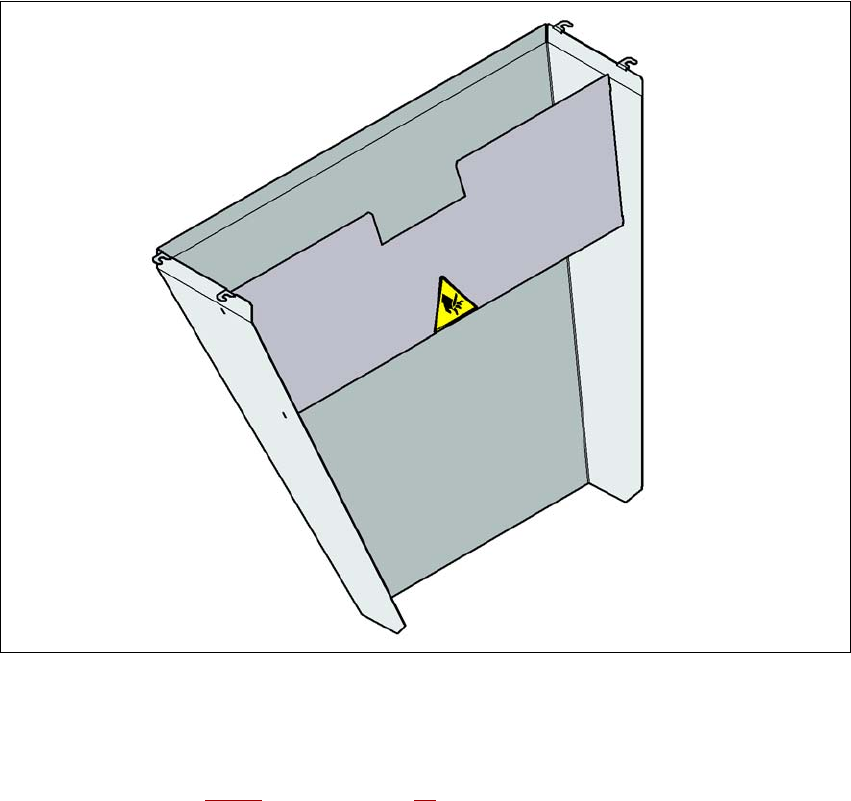

2.2.3.2 废料带斜槽上的警告标签 W205
2
图
2.2 - 5
废料带斜槽上的警告标签
W205
废料带斜槽上的位置 W205，部件号 03009344-01 （每台贴片机的数量： 2）
废料带斜槽的位置如图 2.2 - 4
中的 3 所示，第 47 页。
用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.2 警告标签
49
2.2.3.3 废料带导槽上的警告条
2
图
2.2 - 6
废料带导槽上的警告条
废料带导槽的位置如图 2.2 - 4 中的 2 所示，第 47 页。
警告 2
不要将手伸进废料带导槽孔。
