用户手册 SIPLACE D1i/D2i 2 安全操作 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.8 停止压缩空气供给，释 放压力 85 2.8 停止压缩空气供给，释放压力 贴片机压缩空气的工作压力设为 0.52 ± 0.01 MPa （ 5.2 ± 0.1 bar ） 。 压缩空气装置的位置如图 2.8 - 1 所示，第 86 页。使用截止阀 （图 2.8 - 1 中的 1 ，第 86 页）可以 中…
2 安全操作 用户手册 SIPLACE D1i/D2i
2.7 贴片机中的剩余电压和放电时间 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
84
2.7.1 按下 EMERGENCY STOP （急停）按钮后的工作电压、剩余电压和放电时间
2
2
2
2
2
2.7.2 关闭主电源开关后的剩余电压和放电时间
2
注意 2
为避免丢失数据，在关闭贴片机前，应对下列标准进行评估 （紧急情况除外）：
– 贴片机是否完成了贴片机、设置和面板数据的传输？
– 贴片机是否完成了 PCB 的处理？
– 贴片机是否完成了启动阶段？
销 X14 和连接器 X8:1
对 X15 的测量 (GND)
正常状态下的
电压
按下
EMERGENCY
STOP （急停）按
钮后的剩余电压 放电时间
X14
直流 +198 V < 直流 60 V 4 秒
X8:1
直流 +132 V < 直流 60 V 1 秒
销 X14 和连接器 X8:1
对 X15 的测量 (GND)
主电源开关关闭时的
剩余电压 放电时间
X14
< 直流 60 V 4 秒
X8:1
< 直流 60 V 1 秒
用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.8 停止压缩空气供给，释放压力
85
2.8 停止压缩空气供给，释放压力
贴片机压缩空气的工作压力设为 0.52 ± 0.01 MPa（5.2 ± 0.1 bar）。压缩空气装置的位置如图 2.8
- 1 所示，第 86 页。使用截止阀 （图 2.8 - 1 中的 1，第 86 页）可以中断贴片机中压缩空气供
给。
→ 拧下盖子上的四颗螺钉。
→ 打开罩 （见图 2.8 - 1
，第 86 页）。
→ 将截止阀 （图 2.8 - 1
中的 1，第 86 页）的杠杆从垂直位置转到水平位置。
→ 观察工作压力计 （图 2.8 - 1
中的 4，第 86 页）。接通贴片机后，压力在一分钟内降至 0
MPa (0 bar)。
注意
打开贴片机后，使用截止阀中断压缩空气供给的时间不得超过 30 分钟。如果需要关闭气动系统
更长时间，以进行预防性维护保养工作，则必须用主开关关闭贴片机，并将其与电源断开连接。
2 安全操作 用户手册 SIPLACE D1i/D2i
2.8 停止压缩空气供给，释放压力 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
86

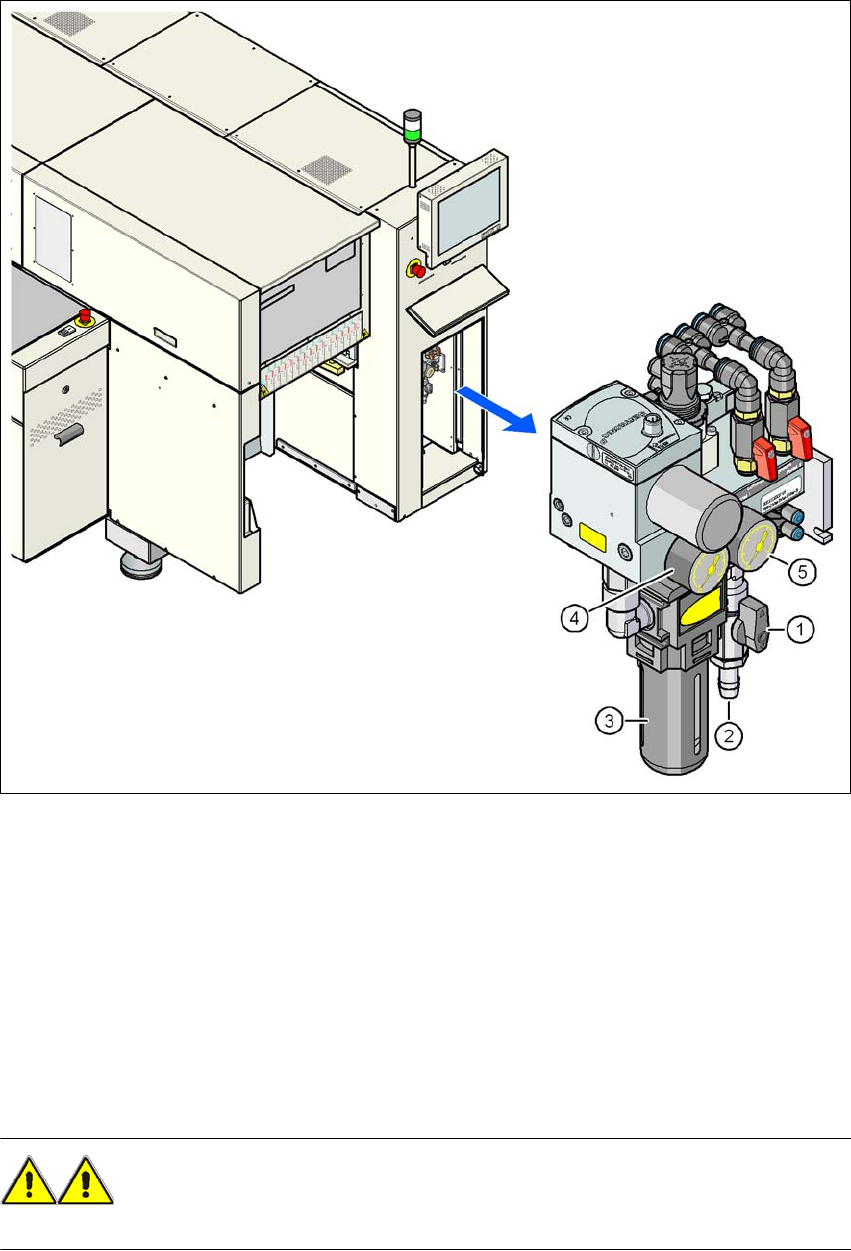

图
2.8 - 1 D1i
和
D2i
贴片机上的压缩空气装置
(1) 停止阀
(2) 压缩空气连接
所需压力：0.55 -1.0 MPa (5.5 -10 bar)
(3) 压缩空气过滤器
(4) 悬臂分布器供给压力的压力计
所需压力：0.52 ± 0.01 MPa， 5.2 ± 0.1 bar （显示范围 0 -1.2 MPa， 0 -12 bar）
(5) 散料盒式供料器组件供给压力的压力计
所需压力：0.25 ±0.02 MPa， 2.5 ± 0.2 bar （显示范围：0 - 0.6 MPa， 0 - 6 bar）
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 2
