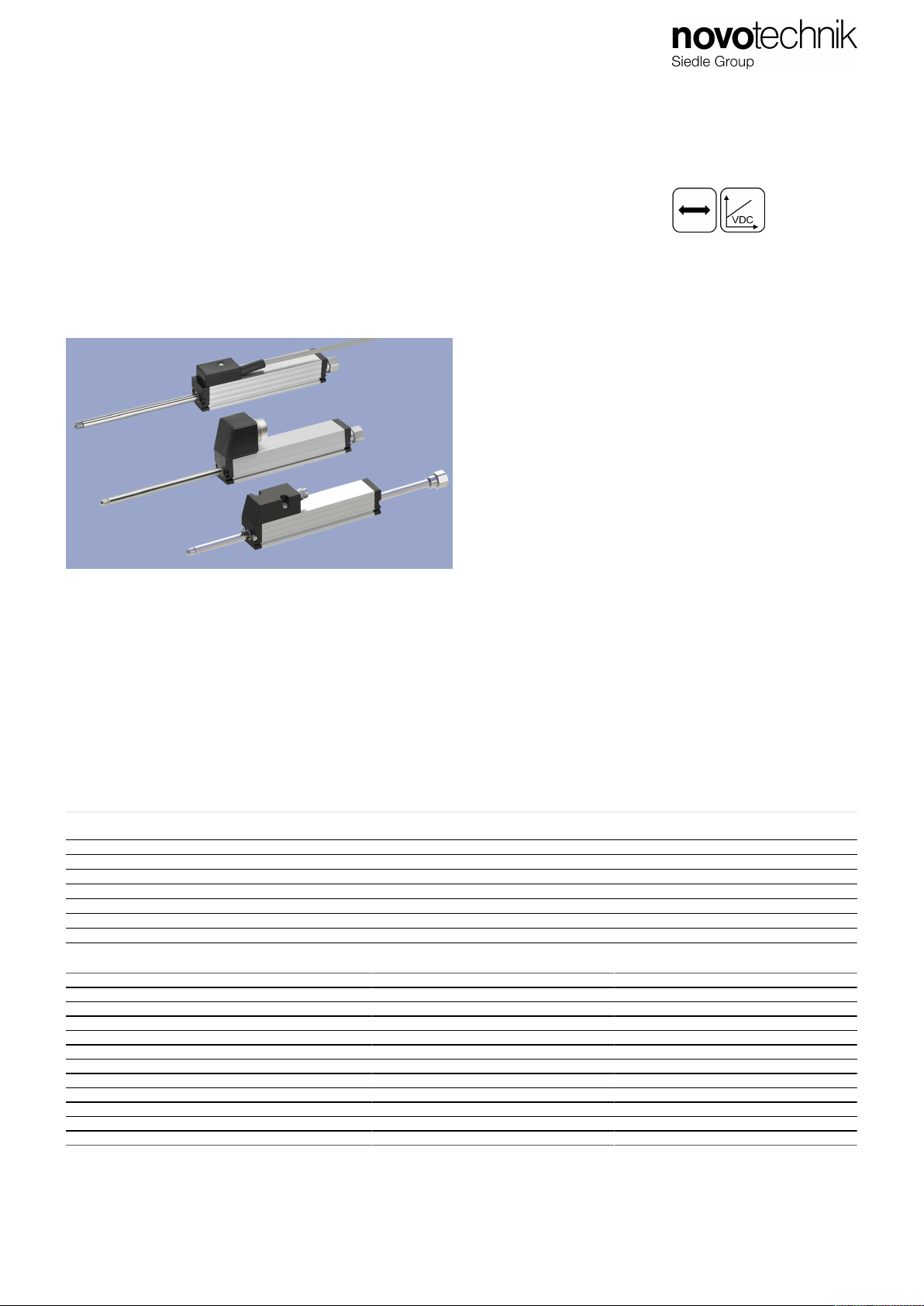

页 1
短量程传感器
电位计式
TR/TRS
内置弹簧
特点
• 超紧凑设计18 x 18 mm
• 内部带回位弹簧
• 一亿次运动寿命
• 优异线性精度±0.05 %
• 可重复精度±0.002 mm
• 驱动拉杆轴承两侧支撑
• 采用标准触点
• 抗冲击、震颤
• 电缆或接头输出可选
• 采用主动耦合联轴器的T/TS 系列，内置输出
标准信号转换器TE1 (电流 或者 电压) 系列 或者电感原理LS1
系列等见相关资料
应用
• 测量/控制技术
• 加工设备(木工机械，铆接机械, 包装机械, 焊接机械)
• 安装/测试设备
• 医疗设备
• 建筑机械
该产品采用成熟的电位器测量技术原理。两侧轴承支撑设计让传感器更加坚固耐用。采用内置回位弹簧机械结构设计让传感
器触点在扫描凸轮或锯齿型材时有效缓冲侧向受力。该电位器需要接入高阻抗输入电压或信号转换器。
说明
材质 外壳: 阳极氧化铝AlMgSi
拉杆：不锈钢 AISI 303, 1.4305，带防止旋转装置，内螺纹M2.5x6
安装 2个可调整夹钳Z-45 ，4个M4x10螺栓 DIN EN ISO 1207（随货标配）
安装螺丝扭力矩 最大 140 Ncm
轴承 两端DU滑动轴承
触点 不锈钢触点，带M2.5外螺纹和压入式硬质钢球（随货标配）
电阻元件 导电塑料
滑刷 贵金属多触脚滑刷，带弹性阻尼
电气连接 3x 0.14 mm² 电缆 (AWG 26), PVC, 带屏蔽, 长 2 米 / 3针M8x1接头 / 5针 M16x0.75 (IEC 130-9)接头
机械参数
型号定义 TR/TRS-0010... TR/TRS-0025... TR/TRS-0050... TR/TRS-0075... TR/TRS-0100...
尺寸 参见尺寸图
外壳长度（尺寸A+1mm） 48 mm 63 mm 94.4 mm 134.4 mm 166 mm
机械行程（尺寸B ±1.5 mm） 15 mm 30 mm 55 mm 80 mm 105 mm
螺母SW-10尺寸（C） 7 mm 12 mm 12 mm 12 mm 12 mm
拉杆到底外露尺寸（D） 6 mm 32 mm 32 mm 32 mm 32 mm
重量（带电缆/接头版本） 80/- g 120/74 g 150/100 g 180/128 g 200/150 g
带滑刷的拉杆重量 18 g 25 g 36 g 48 g 57 g
水平工作受力(伸/缩) ≤ 3.5 / 5 N ≤ 2.5 / 5 N ≤ 2.5 / 5 N ≤ 2.5 / 5 N ≤ 2.5 / 5 N
末端止动挡板工作受力 最大5 N
最大工作频率* 20 Hz 18 Hz 14 Hz 11 Hz 10 Hz
*) 数据源自恶劣环境应用“触点朝上“
页 2
订购规格说明
产品编码 型号定义 标准工作量程范围 电气连接 独立线性度
400023260 TR-0010 0 ... 10 mm 电缆 ≤ ±0.25 %FS 常规规格
400023261 TR-0025 0 ... 25 mm 电缆 ≤ ±0.2 %FS 常规规格
400023262 TR-0050 0 ... 50 mm 电缆 ≤ ±0.15 %FS 常规规格
400023263 TR-0075 0 ... 75 mm 电缆 ≤ ±0.1 %FS 常规规格
400023264 TR-0100 0 ... 100 mm 电缆 ≤ ±0.075 %FS 常规规格
400107044 TRS-0010-101 0 ... 10 mm 接头 M8 ≤ ±0.25 %FS 常规规格
400107045 TRS-0025-101 0 ... 25 mm 接头 M8 ≤ ±0.2 %FS 常规规格
400107047 TRS-0050-101 0 ... 50 mm 接头 M8 ≤ ±0.15 %FS 常规规格
400107051 TRS-0075-101 0 ... 75 mm 接头 M8 ≤ ±0.1 %FS 常规规格
400107053 TRS-0100-101 0 ... 100 mm 接头 M8 ≤ ±0.075 %FS 常规规格
400023271 TRS-0025 0 ... 25 mm 接头 M16 ≤ ±0.2 %FS 常规规格
400023272 TRS-0050 0 ... 50 mm 接头 M16 ≤ ±0.15 %FS 常规规格
400023273 TRS-0075 0 ... 75 mm 接头 M16 ≤ ±0.1 %FS 常规规格
400023274 TRS-0100 0 ... 100 mm 接头 M16 ≤ ±0.075 %FS 常规规格
400023265 TR-0025-.1 0 ... 25 mm 电缆 ≤ ±0.1 %FS
400023266 TR-0050-1 0 ... 50 mm 电缆 ≤ ±0.1 %FS
400023267 TR-0050-05 0 ... 50 mm 电缆 ≤ ±0.05 %FS
400023268 TR-0075-05 0 ... 75 mm 电缆 ≤ ±0.05 %FS
400023269 TR-0100-05 0 ... 100 mm 电缆 ≤ ±0.05 %FS
400107046 TRS-0025-1-101 0 ... 25 mm 接头 M8 ≤ ±0.1 %FS
400107050 TRS-0050-1-101 0 ... 50 mm 接头 M8 ≤ ±0.1 %FS
400107049 TRS-0050-05-101 0 ... 50 mm 接头 M8 ≤ ±0.05 %FS
400107052 TRS-0075-05-101 0 ... 75 mm 接头 M8 ≤ ±0.05 %FS
400107054 TRS-0100-05-101 0 ... 100 mm 接头 M8 ≤ ±0.05 %FS
400023275 TRS-0025-1 0 ... 25 mm 接头 M16 ≤ ±0.1 %FS
400023276 TRS-0050-1 0 ... 50 mm 接头 M16 ≤ ±0.1 %FS
400023277 TRS-0050-05 0 ... 50 mm 接头 M16 ≤ ±0.05 %FS
400023278 TRS-0075-05 0 ... 75 mm 接头 M16 ≤ ±0.05 %FS
400023279 TRS-0100-05 0 ... 100 mm 接头 M16 ≤ ±0.05 %FS
发货包括附件
• 2个可调整夹钳Z-45 ，4个M4x10螺栓 DIN EN ISO 1207
• 触点
页 3

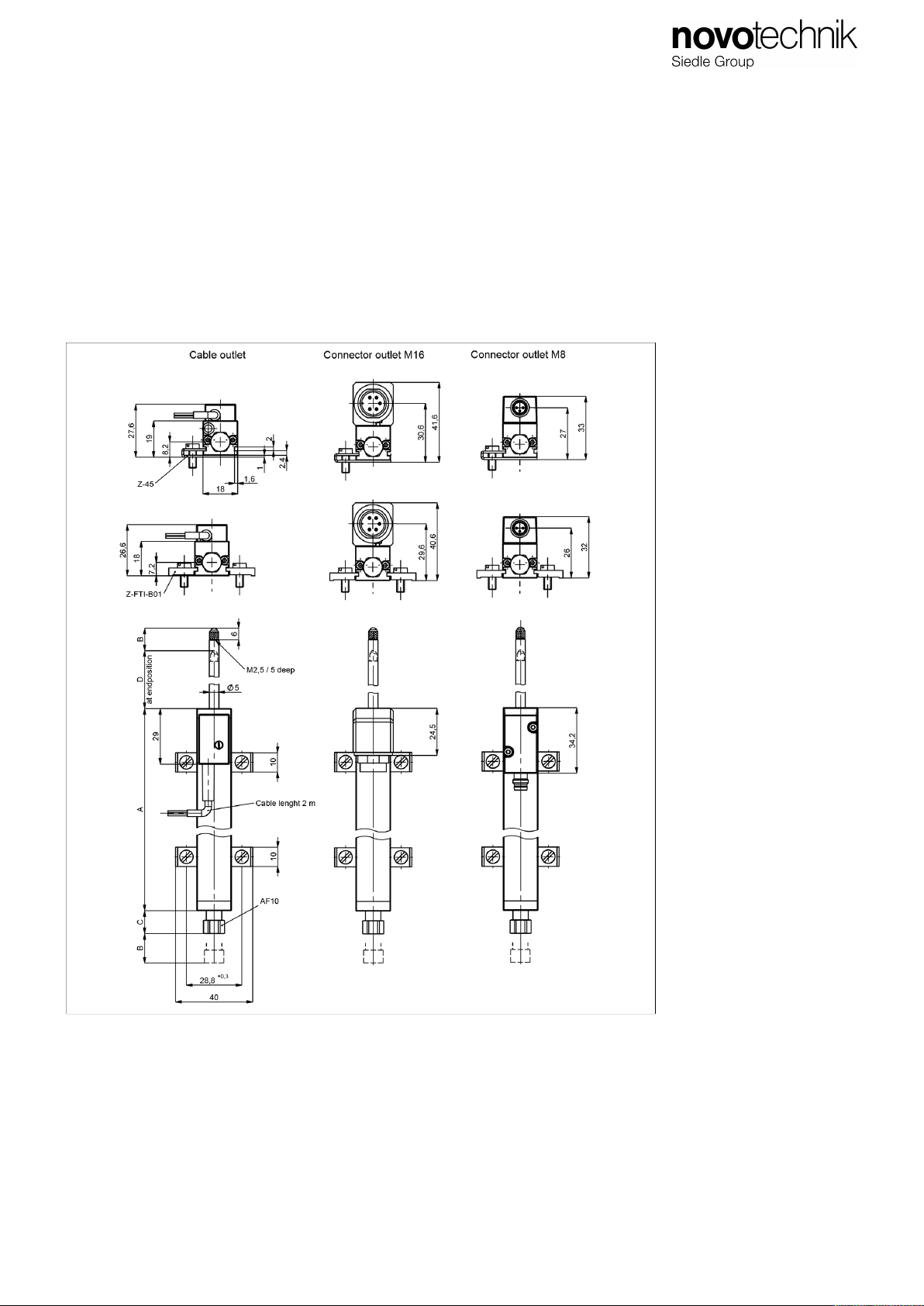

制图
CAD 资料参考 www.novotechnik.de/
ch/download/cad-data/
