- 1 -
1. FRAME COMPONENTS
フレーム関係
2
4
5
5
7
6
3
26
8
10
9
11
12
10
9
12
11
12
11
11
12
13
14
15
16
17
18
21
24
25
28
28
1
20
27
23
27
22
29
31
30
30
30
19
35
34
35
34
32
33
34
35
34
35
32
33
- 2 -
NOTE(注記) #01....FOR TR8S ＴＲ８Ｓ用
#02....FOR TR8SR ＴＲ ８ ＳＲ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54641 FRAME_8S_ASM
フレーム＿８Ｓ組
1
2 401-54643 FRAME_8S
フレーム＿８Ｓ
(1)
3 E5012-723-000 CASTER
キャスター
(4)
4 E6002-723-000 CASTER ADJUST
キャスターアジャスト
(4)
5 NM-6201202-SC NUT M20
六角ナット Ｍ２０ Ｈ＝１２ ３種
(8)
6 SL-6061242-TN BOLT
座金付き六角穴ボルト
(16)
7 400-49351 ADJUSTER
アジャスタ
(4)
8
#01
SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
4
9
#01
401-54681 STOPPER ANGLE
ストッパアングル
2
10
#01
SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
4
11
#01
400-49671 COVER CUSHION
カバークッション
4
12
#01
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
13 401-54682 RUBBER STOPPER A
ラバーストッパＡ
1
14 401-54683 RUBBER STOPPER B
ラバーストッパＢ
1
15 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
4
16 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
1.2
17 EA-9500B01-00 CABLE BAND
束線バンド
30
18 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
20
19 PJ-3080400-07 UNION Y
ユニオン ワイ
1
20 E9567-319-000 EARTH MARK
アースマーク
1
21 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
1
22 PJ-3010400-04 REDUCER
レジューサ
1
23 PJ-3080600-07 UNION Y
ユニオン ワイ
1
24 HX-0029400-00 FIXED BASE
固定ベース
30
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
30
26
#01
401-54653 Y_FRAME_COVER
Ｙ＿フレーム＿カバー
1
27 SL-4041691-SC SCREW M4 L=16
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１６
2
28 CM-3002000-04 LABEL (50)
指けが注意シール（５０）
2
29
#02
401-83113 Y_COVER
Ｙカバー
1
30
#02
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
6
31
#02
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
32
#02
401-54681 STOPPER ANGLE
ストッパアングル
2
33
#02
SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
4
34
#02
400-49671 COVER CUSHION
カバークッション
4
35
#02
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
- 3 -

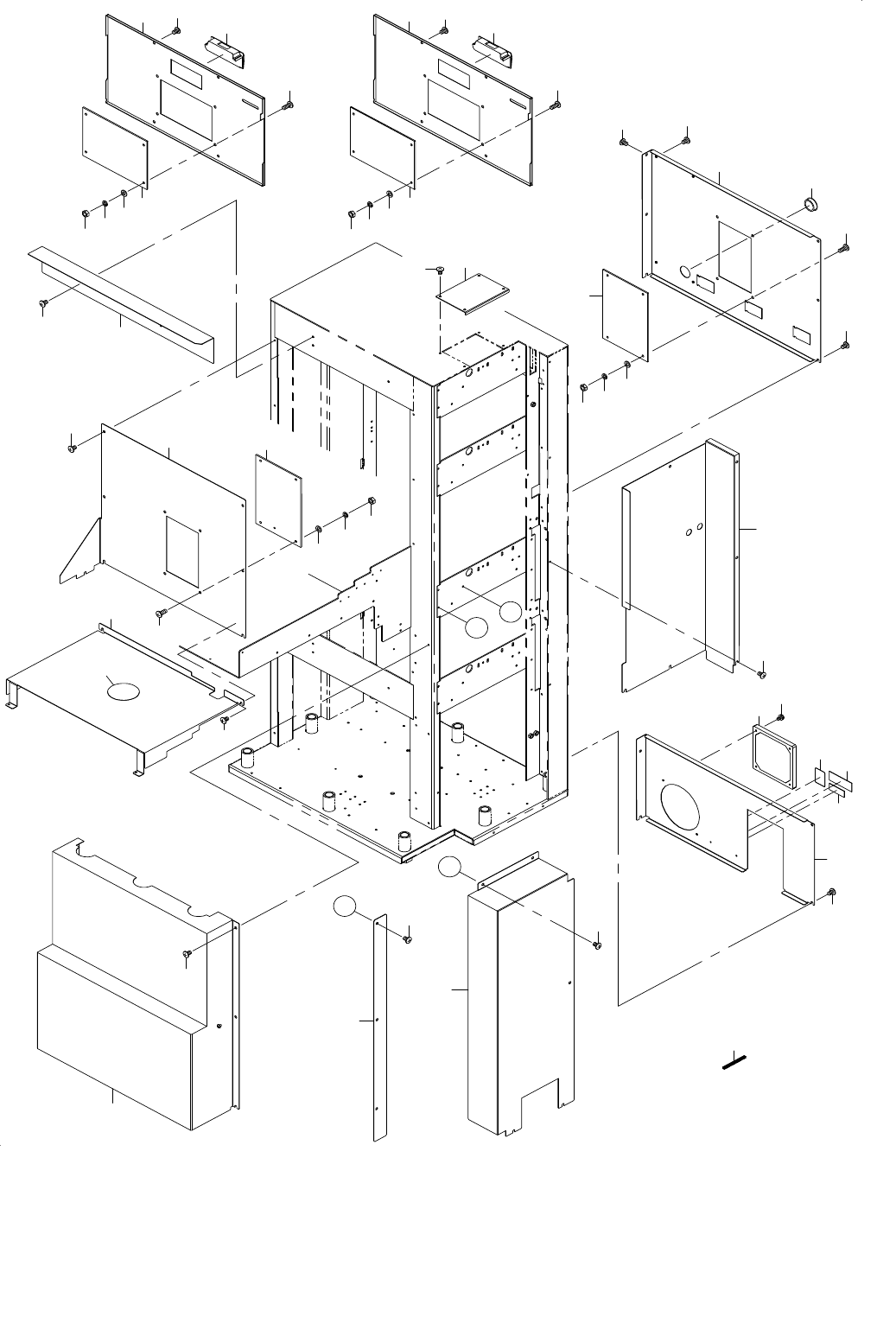

2. COVER COMPONENTS
カバー関係
1
2
4
5
6
12
10
9
8
7
11
16
17
18
15
19
13
20
21
22
23
25
24
26
27
28
29
31
30
32
34
35
36
33
14
14
40
38
39
B
A
B
A
11
7
8
9
10
12
6
5
37
41
3
46
45
44
40
42
43
