2. COVER COMPONENTS
カバー関係
1
2
4
5
6
12
10
9
8
7
11
16
17
18
15
19
13
20
21
22
23
25
24
26
27
28
29
31
30
32
34
35
36
33
14
14
40
38
39
B
A
B
A
11
7
8
9
10
12
6
5
37
41
3
46
45
44
40
42
43
- 4 -
NOTE( 注記 ) #01....FOR TR8SR ＴＲ ８ ＳＲ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54628 REAR_COVER_B
リアカバーＢ
1
2 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
3 HM-0010100-10 FILTER
フィルター
1
4 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
5 401-54583 DOOR_COVER
ドア＿カバー
2
6 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
8
7 400-48926 WINDOW S
ウィンドウ Ｓ
2
8 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
8
9 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
8
10 WP-0430801-SC WASHER M4
平座金 Ｍ４
8
11 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
8
12 400-48894 EMBEDDED PULLS
埋め込み取手
2
13 401-54636 REAR_COVER_U
リアカバーＵ
1
14 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
6
15 400-48926 WINDOW S
ウィンドウ Ｓ
1
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
4
17 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
4
18 WP-0430801-SC WASHER M4
平座金 Ｍ４
4
19 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
4
20 HX-0032600-0M DOME PLUG
ドーム プラグ
1
21 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
22 401-54635 SIDE_COVER
サイドカバー
1
23 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
8
24 401-54627 PCB_COVER
ＰＣＢカバー
1
25 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
5
26 401-54634 SIDE_SUPPORT_COVER
サイドサポートカバー
1
27 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
28 401-54687 MOTOR COVER
モーターカバー
1
29 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
30 401-54722 FRONT_COVER_B
フロントカバーＢ
1
31 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
5
32 401-54637 FRONT_COVER_U
フロントカバーＵ
1
33 400-48926 WINDOW S
ウィンドウ Ｓ
1
34 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
4
35 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
4
36 WP-0430801-SC WASHER M4
平座金 Ｍ４
4
37 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
4
38 401-55807 TOP_COVER
トップカバー
1
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
40 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
7
41 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.23
42
#01
401-86215 Y_TOP_COVER
Ｙトップカバー
1
43
#01
E5721-729-000 LABEL
荷重禁止シール
1
44 E9635-455-000 REVISION SEAL
ＲＥＶ銘版
1
45
#02
CM-5001000-01 CE MARKING LABEL
ＣＥマーキング銘版（ＪＵＫＩ仕様）
1
46 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル１０ 大
1
- 5 -

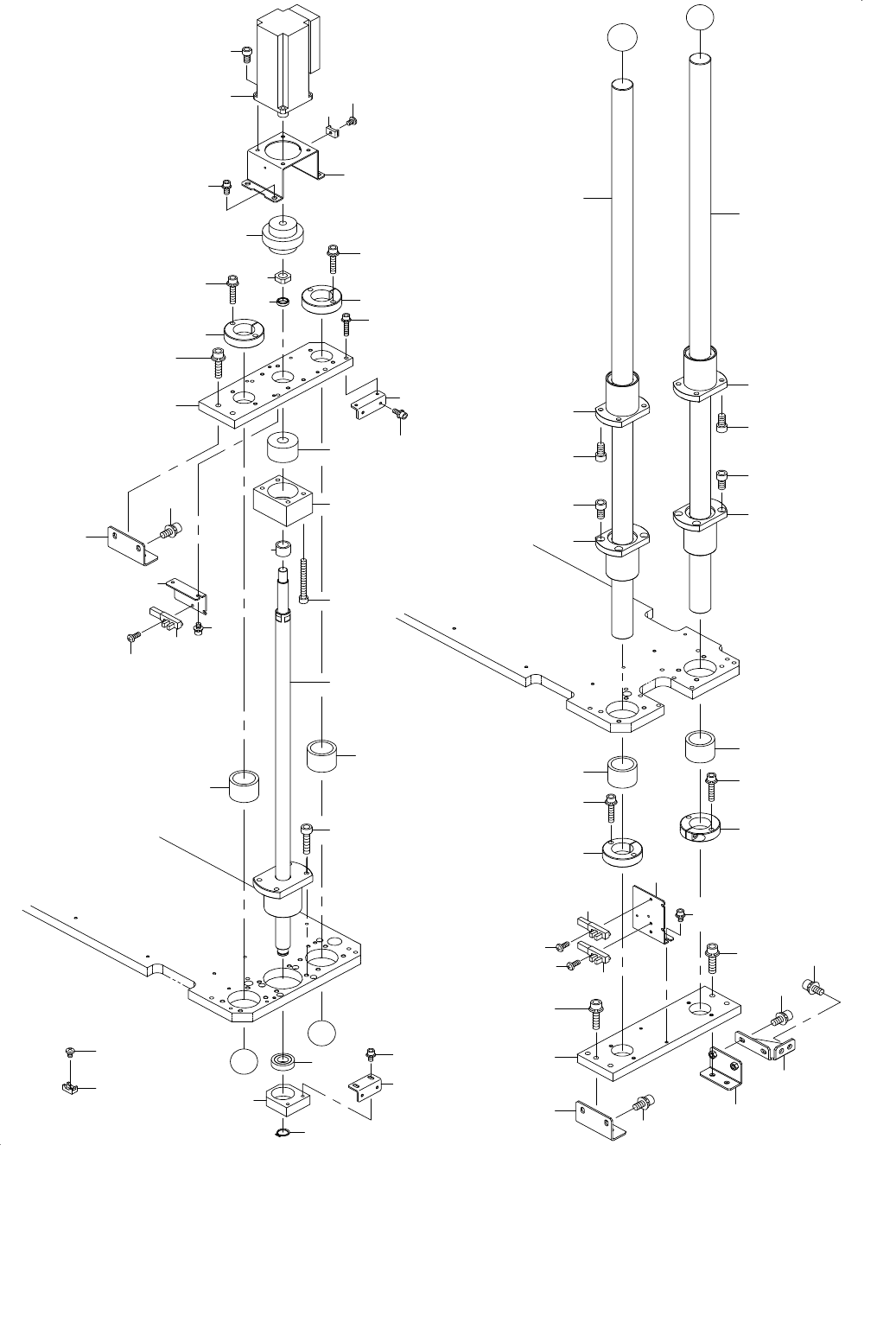

3. Z UNIT (1)
Ｚ ユニット（１）
1
4
2
3
5
5
6
6
7
7
10
10
8
9
11
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
20
21
22
26
27
28
29
30
31
32
34
35
36
37
38
39
40
41
41
44
45
44
46
46
A
B
B
A
24
25
33
46
42
43
23
