您需要下列工具、耗材及設備，來進行每月的保養工作： 7
－ 實驗室級手套
－ 無棉絮清潔布
－ 鏡頭清潔布 ( 例如 Kodak)
－ 無棉絮羊毛球 ( 品項編號：00352931-02)
－ SIPLACE 清潔紙巾 ( 品項編號：00315253-02)
－乙醇
－ 清潔套管 (Sleeve) 組
－ 一組已清潔並薄施黃油的閥柱塞 (Plunger)。
7
更換套管 (Sleeve) 及閥柱塞 (Plunger) 7
可以在清潔陶瓷吸嘴時，同時更換套管 (Sleeve)。程序如下所述。 7
○ 使用 " 單一功能 " 選單來將取置頭上的吸嘴置入吸嘴配置器中。
打開保護蓋。
7
請不要空手握持套管 (Sleeve)。在進行任何有關套管 (Sleeve) 的保養工作時，請穿戴實驗室級手套。
這樣，您將可以避免光學碟盤及摩擦輪被不必要的弄髒，否則這可能會造成故障 ( 計數錯誤或移
動過量 )。
7
7
7

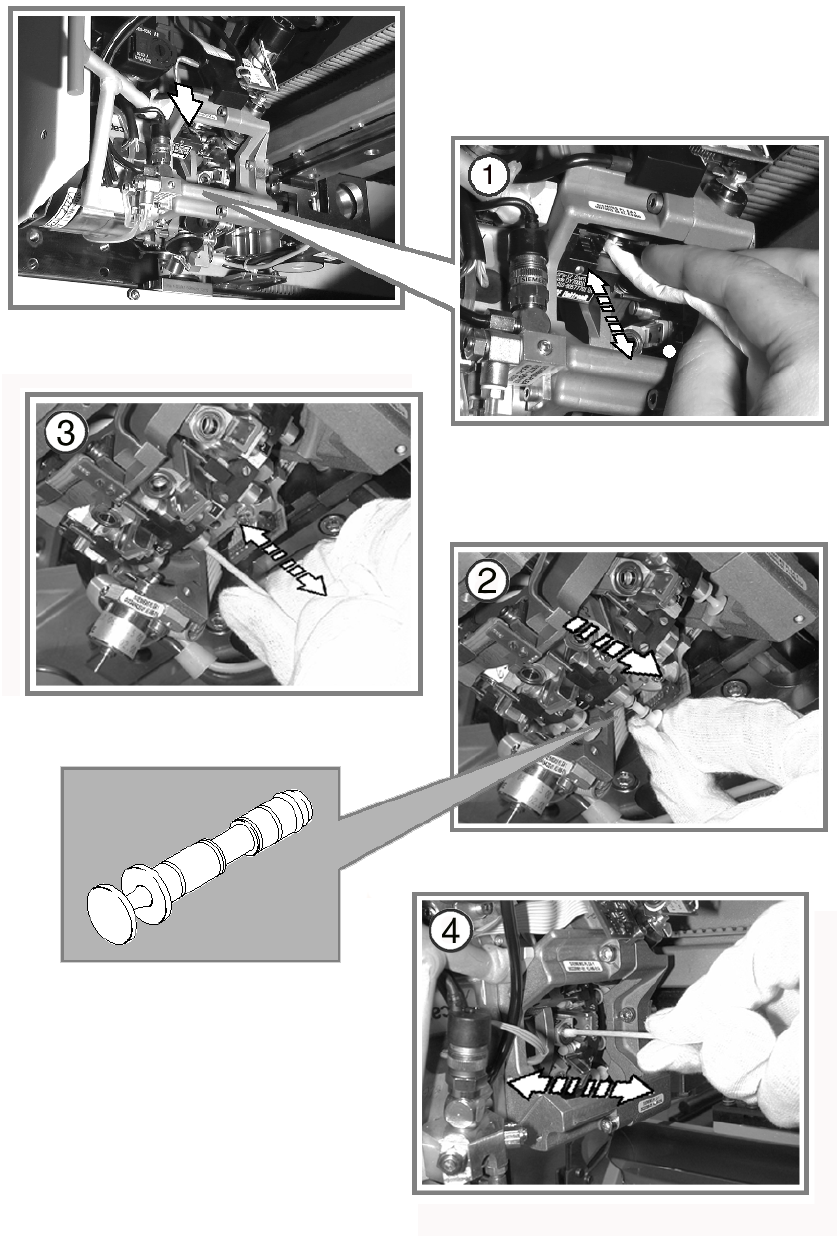

將套管 (Sleeve) 從取置頭上拆下。
如圖所示將套管 (Sleeve) 拉出。
7
7
將它們放在所提供的容器中。
使用 " 單一功能 " 選單來使星型軸步進移動。
7
7
保養手冊 預防保養手冊 HS
7 每月保養工作 03/2003 版
30
7
預防保養手冊 HS 保養手冊
03/2003 版 7 每月保養工作
31
用鏡頭清潔布來清潔旋轉台上掃描裝置的光學碟盤。
7
拆下 12 個閥柱塞 (Plunger)。
用羊毛球沾乙醇清潔閥外殼
不要使用清管器或瓶刷來清潔閥外殼。 7
7
7
○ 在清潔過的閥柱塞 (Plunger) 上塗抹一層薄薄的潤滑油脂，並將它插入閥外殼中。參閱 " 閥柱塞
(Plunger) 保養 " 章節。
7
○ 將它前後移動幾次。
○ 如果閥柱塞 (Plunger) 太容易移動，則更換新的柱塞。
如果閥柱塞 (Plunger) 的移動太過容易，則可能無法保證可正常作用。 7
7
7
○ 將清潔過的套管 (Sleeve) 插入節臂 (Segment) 中。
參閱 " 套管 (Sleeve) 保養 " 章節。
在將套管 (Sleeve) 卡入正確位置時，不要施加太大的壓力，以避免損壞套管 (Sleeve) 定位彈簧。 7
7
7
○ 檢查套管 (Sleeve) 在節臂 (Segment) 上是否可靈活移動。
如果套管 (Sleeve) 無法靈活移動： 7
○ 將套管 (Sleeve) 再次拉出。
用羊毛球沾乙醇清潔節臂 (Segment)。
不要使用清管器或瓶刷來清潔節臂 (Segment)。 7
7
7
○ 使用 " 單一功能 " 選單來拾取取置頭的吸嘴。
