預防保養手冊 HS 保養手冊 03/2003 版 8 每二個月保養工作 37 逆時針轉動並向下拉，將凝結水 筒拆下 ( 插旋裝配 )。 從壓縮空氣保養裝置上開過濾器 外殼。 鬆開十字螺絲並將過濾器從過濾 器外殼上拆下。 如果過濾器太髒，則更換過濾器 。 ○ 依上述的相反順序安裝過濾器及 過濾器外殼。 8 ○ 然後打開主壓縮空氣閥。 8 8 檢查或更換消音器 8 檢查取置頭的消音器是否骯髒。 如果已經變色，則逆時針轉動…
保養手冊 預防保養手冊 HS
8 每二個月保養工作 03/2003 版
36
8
預防保養手冊 HS 保養手冊
03/2003 版 8 每二個月保養工作
37

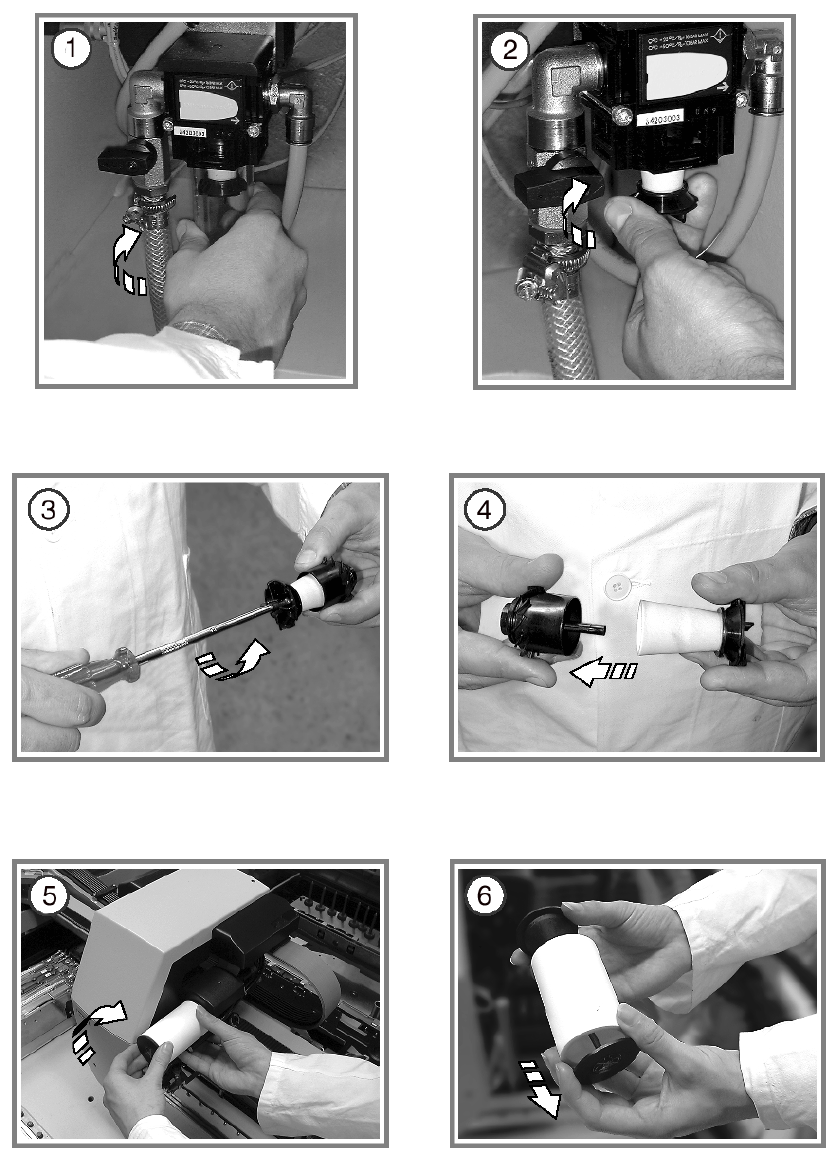

逆時針轉動並向下拉，將凝結水筒拆下 ( 插旋裝配 )。
從壓縮空氣保養裝置上開過濾器外殼。
鬆開十字螺絲並將過濾器從過濾器外殼上拆下。
如果過濾器太髒，則更換過濾器。
○ 依上述的相反順序安裝過濾器及過濾器外殼。
8
○ 然後打開主壓縮空氣閥。
8
8
檢查或更換消音器 8
檢查取置頭的消音器是否骯髒。
如果已經變色，則逆時針轉動固定器將它拆下。
依前述的相反順序來更換骯髒的過濾器，並裝上新的過濾器 ( 參閱 HS-50 的照片 )。
8
8
8
8
8
8
8
8
8
8
8
8
8
8
保養手冊 預防保養手冊 HS
8 每二個月保養工作 03/2003 版
38
8
