保養手冊 預防保養手冊 HS 9 每四個月保養工作 DLM1 取置頭 / 僅限 HS-50 03/2003 版 44 9
預防保養手冊 HS 保養手冊
03/2003 版 9 每四個月保養工作 DLM1 取置頭 / 僅限 HS-50
43
9
您需要下列工具、耗材及備用零件來進行每 4 個月的保養工作： 9
－ 維修工具箱內的鉗子 ( 品項編號：00346929-01)
－ 短硬毛刷
－ 內六角扳手組
－ 無棉絮羊毛球 ( 品項編號：00352931-02)
－乙醇
－ 無棉絮清潔布
－ ISOFLEX TOPAS NCA52 ( 品項編號：1kg 瓶裝 00328369-01，50g 罐裝 00330850-01)
－ Unisilkon L250L ( 品項編號：00310259-01)
－ 注射器含 Kluber Structovis GHD ( 品項編號：00367071-01)
－ 清潔套管 (Sleeve) 組
－ 清潔 / 新的閥柱塞 (Plunger) 組
－ Z 軸用齒狀皮帶 ( 品項編號：00334936-01)
－ 分配器本體 ( 品項編號：00319827-02)
－ 旋轉台用 O 形環 ( 品項編號：00320043-01)
－ 旋轉台用齒狀皮帶 ( 品項編號：00320041-01)。
9
保養手冊 預防保養手冊 HS
9 每四個月保養工作 DLM1 取置頭 / 僅限 HS-50 03/2003 版
44
9
預防保養手冊 HS 保養手冊
03/2003 版 9 每四個月保養工作 DLM1 取置頭 / 僅限 HS-50
45
拆下取置頭的前部 9
○ 使用 ' 單一功能 ' 選單將所有取置頭上的吸嘴置回吸嘴配置器。
○ 在總開關處關閉取置系統。
請依照正確的關機程序。 9
9
9
9
請記得要遵循 ESD 規定！
9
9
9
○ 覆蓋送料器區，以避免損壞元件送料器模組及取置頭的前部。
9

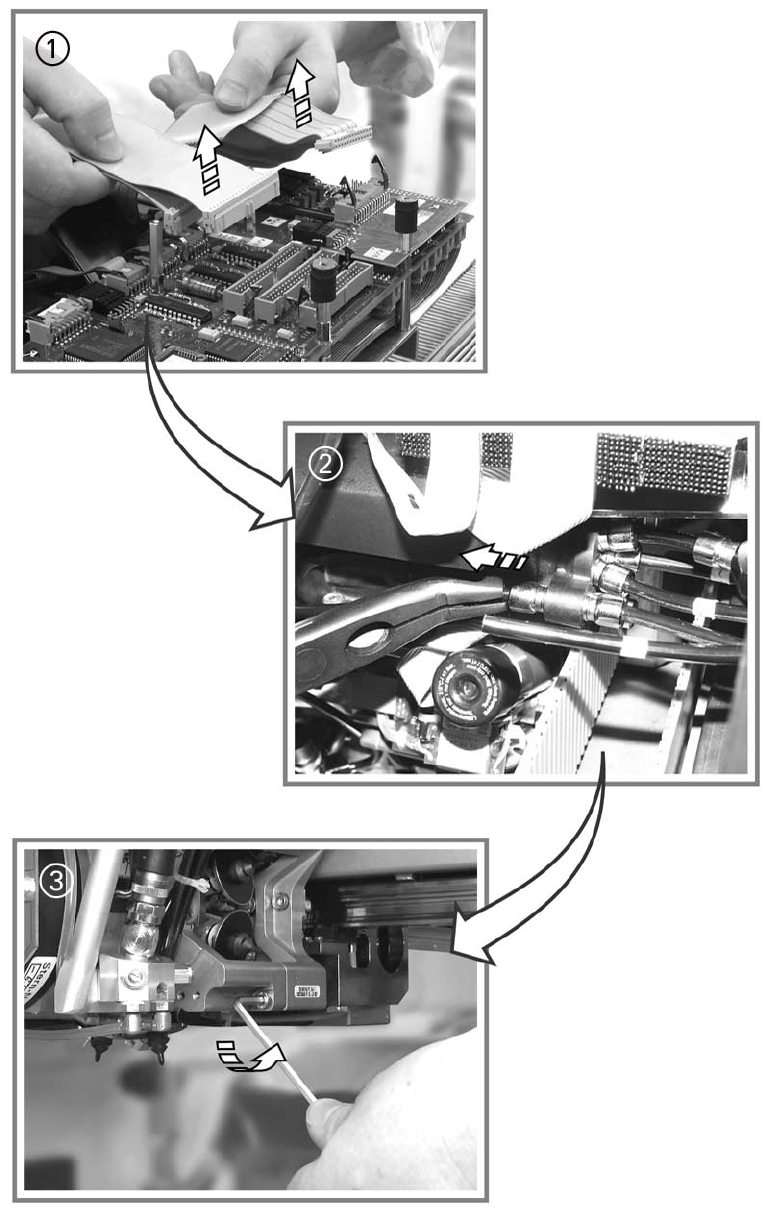

從轉接板上拆下取置頭前部的排線。
拆開壓縮空氣管。
使用維修工具箱中所附的鉗子。 9
9
9
9
( 使用 3 mm 內六角扳手 ) 鬆開取置頭前部的 4 個螺絲，並拆下取置頭前部。
在您拆卸螺絲時，請固定住取置頭前部。 9
請小心不要損壞白色的塑膠分配盤及分配器本體。 9
9
將星型軸轉動半圈，以避免損壞閥柱塞 (Plunger) 驅動裝置及閥柱塞 (Plunger)。 9
9
○ 將取置頭前部放在柔軟的 ESD 表面上 ( 閥柱塞 (Plunger) 在下方 ) 或將它置於適當的工作台上。
○ 拆下套管 (Sleeve) 並將套管 (Sleeve) 收入所提供的容器內。
9
